Чертежи

[Борис Челнинский 464]

9 часов назад, Борис Челнинский сказал:

Ребята, есть у кого габаритные размеры дуг и связок каркаса тента ГАЗ69 ?  Особенно задних длинных (3 штуки)  76-600127 , стойки с водительской сторон 76-6001244  и дуги передней 76-60001170. Спасибо.

Ну подскажите кто-нибудь..Замерьте , у кого без тента.

[Саша Вии 783]

12 часов назад, Борис Челнинский сказал:

Ну подскажите кто-нибудь..Замерьте , у кого без тента.

Если бы сделал фото нужного, мож кто и замерил необходимое, а так ,кому нужны эти твои номера, кто их будет искать по каталогам и кому это нужно. Головой тоже надо соображать.

[Борис Челнинский 464]

Чтобы сделать фото, надо иметь что снимать. А как отмечать на чужих фото - не настолько владею компьютерными знаниями. А МАСТЕРА у нас и так поймут. Кстати, заметь, в какой теме я пишу и кто автор.

Изменено 22 апреля 2020 пользователем Борис Челнинский

[PSSerge 231]

14 часов назад, Борис Челнинский сказал:

Ну подскажите кто-нибудь..Замерьте , у кого без тента.

Пока не заехал в гараж.

Размеры деталей выделил красным

Отличие задней дуги и передней

[SergeiS 214]

Борис,с размерами задних  связей дуг думаю понятно, если надо добавлю.

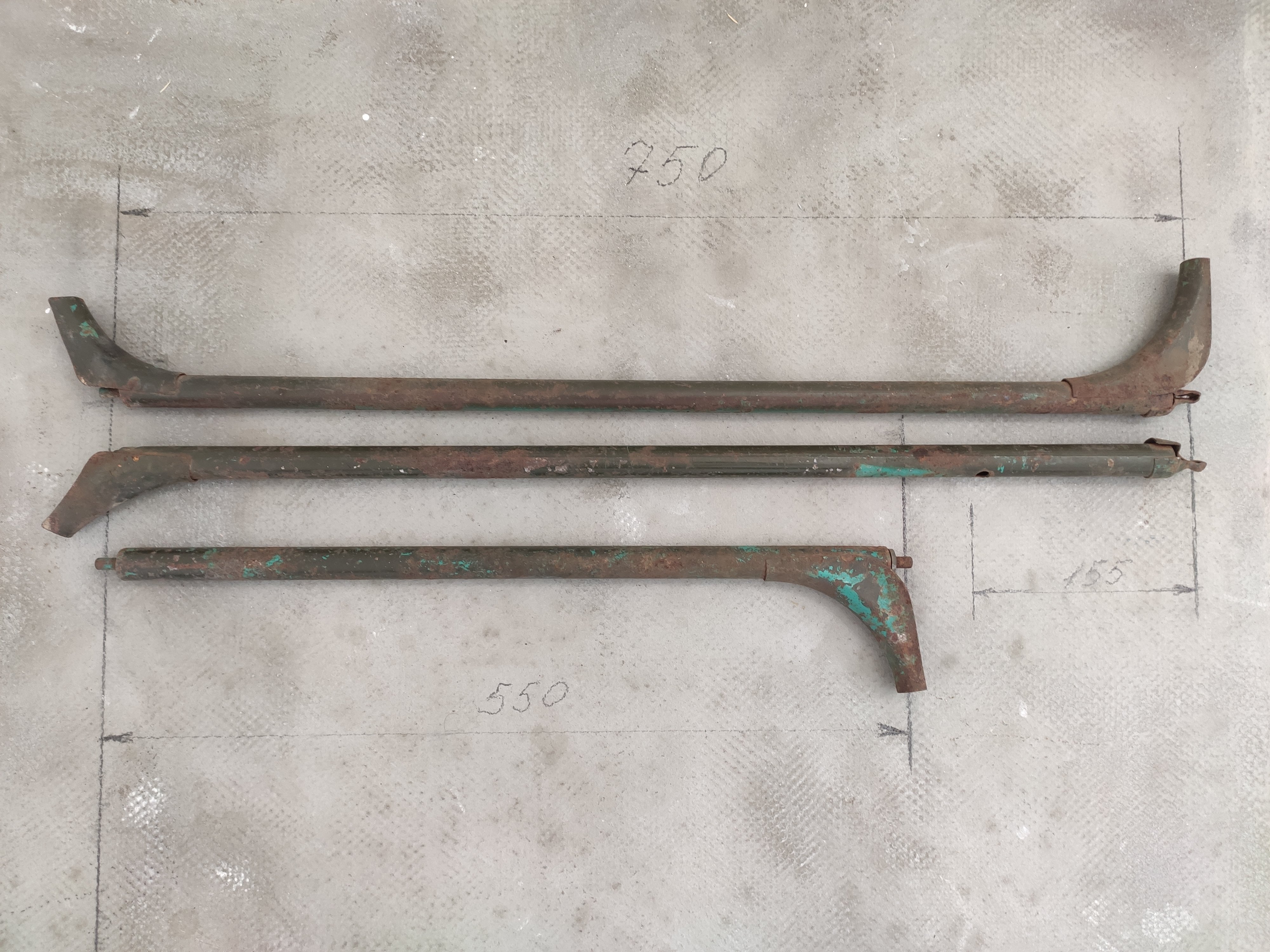

Вот ещё размеры: длина передних связей дуг  по концам-750мм, длина самой трубки без наконечников-705мм;

Длина стойки по концам-550мм, длина самой трубки без наконечников -515мм

[SergeiS 214]

Наконечники стойки и наконечники передних связей дуг, которые вставляются в рамку внешнюю другие по виду(точёные), на них ставятся простые резиновые прокладки - 4шт. (В каталоге почему то указано только 2шт. 81-5205026, на стойку не нашел)

[SergeiS 214]

Передняя и задняя дуги одинаковые, какой размер надо нарисую.

[Борис Челнинский 464]

Сергей, большое спасибо. Все, что надо ,узнал. Буду мастерить. По дугам - у меня две задние. Так что нормально. Удачи ! Что надо будет, обращайтесь.

[Борис Челнинский 464]

8 часов назад, PSSerge сказал:

Пока не заехал в гараж.

Размеры деталей выделил красным

Отличие задней дуги и передней

Серега, спасибо. Размер углубления дуг очень важен. Остальные размеры Сергей из Ейска мне предоставил в полном для меня объеме.

[PSSerge 231]

5 часов назад, Борис Челнинский сказал:

Серега, спасибо. Размер углубления дуг очень важен. Остальные размеры Сергей из Ейска мне предоставил в полном для меня объеме.

Ну тогда пусть и эта картинка повесит тут

[Борис Челнинский 464]

Сергей, ты мне скобу на спинку лавки нарисуй еще (обещался ).

[PSSerge 231]

3 часа назад, Борис Челнинский сказал:

Сергей, ты мне скобу на спинку лавки нарисуй еще (обещался ).

Эти? Давай отправлю

[Борис Челнинский 464]

Нет, которые на спинке посередине, за них цепляют длинные крючки, когда поднимают лавку. Буквой П.

Изменено 23 апреля 2020 пользователем Борис Челнинский

[Борис Челнинский 464]

Вот , нашел в одной из тем. Может, кому пригодится.



Изменено 23 апреля 2020 пользователем Борис Челнинский

[SergeiS 214]

Ещё добавлю или уточню. Снимал размеры со своих дуг( дуги новые с РХ)

-радиус такой же -95мм

-ширина в месте излома( на высоте -560мм) внутренний размер -1425мм, соответственно внешний(плюс два диаметра) -1470мм

[E_Gor 210]

Регулировочные прокладки раздатки:



Ну толщину из имеющегося надо подбирать. Я остановился б на пивных банках. В общем из них и делал, но вырезал ножом. Сейчас заморочился чертежами. Если снова понадобятся - вырежу на станке. либо закажу по чертежам.

[E_Gor 210]

Благодаря парням с нашего форума изготовил кронштейн страховочной цепи прицепа.

Ну и оставляю здесь чертеж. В несколько вольной интерпретации, плюс-минус миллиметр. Думаю, что не критично.







Изменено 20 мая 2020 пользователем E_Gor

[shark74 0]

Добрый день помогите с размерами задней дуги тента на ашку

[VAP 36]

Приветствую всех. Помогите с размерами элементов каркаса тента на ашку. Буду очень благодарен.

[sasa4x4 250]

Какие из них?

[VAP 36]

10 минут назад, sasa4x4 сказал:

Какие из них?

Конкретно полностью всего каркаса

[shark74 0]

помогите пожалуйста очень нужен радиус загиба задней дуги тента ашки

[Арвий 0]

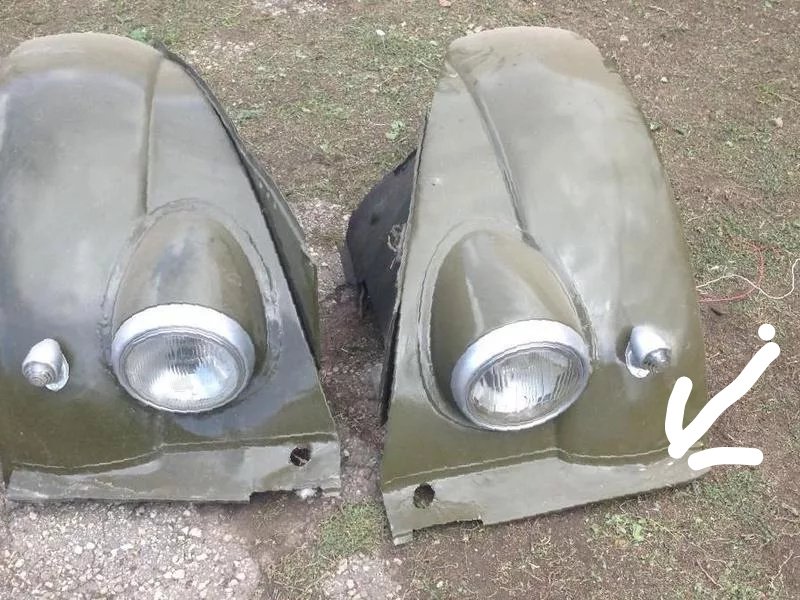

Здравствуйте,чертеж фартука переднего крыла газ 69 есть у кого-нибудь?

[Арвий 0]

[Арвий 0]

У меня на крыльях они отсутсвуют,а размер взять ниоткуда
