Чертежи

[илья2004 359]

Есть вот такой чертежик укосины на Ашку. Возможно небольшие расхождения с оригиналом, но в общем и целом то, что нужно

Друг ты чуток ошибаешся там деталь не зеркальная,я сам делал вот по такому чертежу





вот соответственно что получилось обрати внимание на наклон деталей в разные стороны ( по крайней мере у меня старые были такие)







Но самое главное что основные размеры у нас совпали   значит я не сильно ошибся когда снимал размеры

Изменено 15 сентября 2014 пользователем илья2004

[Smile2 745]

Друг ты чуток ошибаешся там деталь не зеркальная,я сам делал вот по такому чертежу





вот соответственно что получилось





Но самое главное что основные размеры у нас совпали   значит я не сильно ошибся когда снимал размеры



все верно подмечено

[трубогиб 4 119]

тяга ручника. Резьба М8*1

[трубогиб 4 119]

Длинны тормозных трубок

[Газончик 269]

помогите пожалуйста, ищу чертежи на  Щитки радиатора и брызговики двигателя

[Сергей057 4]

Накладка заднего угла кузова на восьмиместку. Основано на чертеже Трубогиба, но с дополнениями и исправлениями, ближе к оригиналу.

Какая толщина металла у этого угла? 2мм?

[Martin69 71]

помогите пожалуйста, ищу чертежи на  Щитки радиатора и брызговики двигателя

Тоже интересуют чертежи щитков, поделитесь кто нибудь размерами

[Jummi 315]

Чертежи чехлов на рессоры

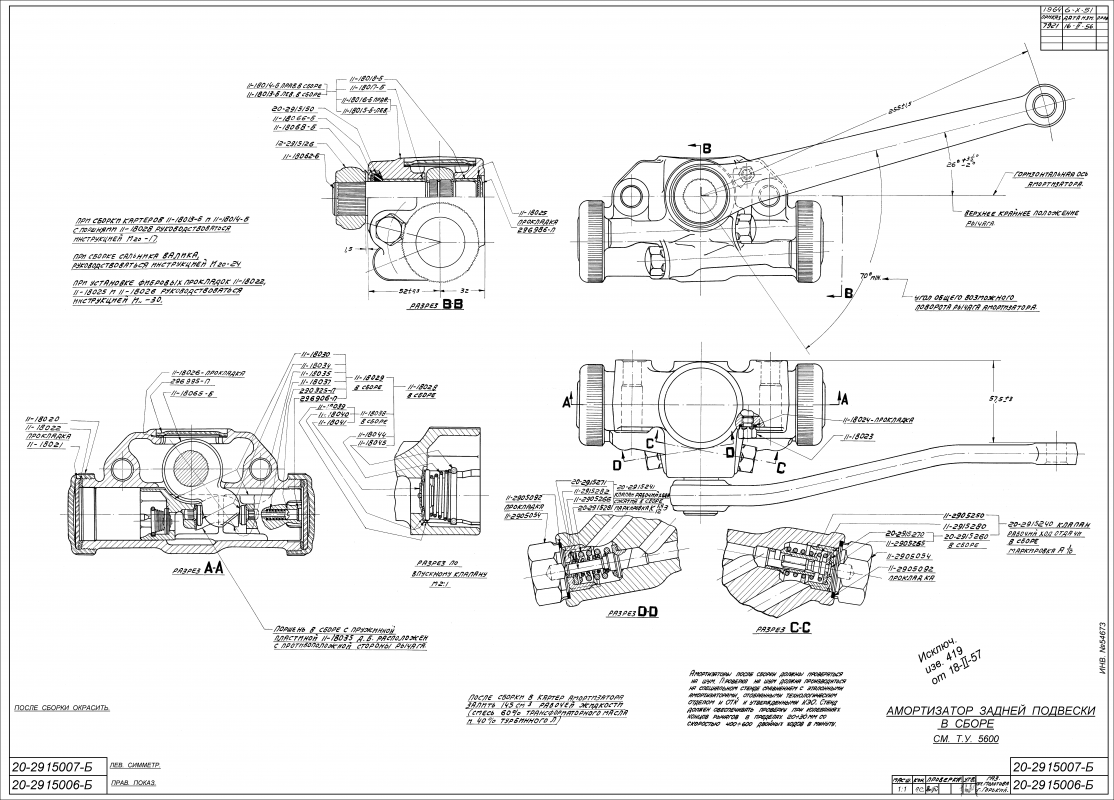

Рычажные аммортизаторы и по мелочи

[borh3galki 79]

Нашел-таки чертеж крышки люка установки зажигания в картере сцепления в атласе газ-53А, газ-66, газ-52

Изменено 2 октября 2014 пользователем borh3galki

[Varsham 48]

Ребята скиньте чертежи лобового стекла у кого есть

[Smile2 745]

Ребята скиньте чертежи лобового стекла у кого есть

обратись к Zummerin

[илья2004 359]

обратись к Zummerin



Ребята скиньте чертежи лобового стекла у кого есть

у него не только чертеж а само стекло можно приобрести

[трубогиб 4 119]

Кронштейн отбойника лобового стекла

[трубогиб 4 119]

Чертежи деталей бампера (с площадкой под лебедку и защитой рулевых тяг) и сборочный эскиз бампера.

[ink78 3]

Название: Атлас конструкций шасси автомобилей ГАЗ-51, ГАЗ-63, ГАЗ-63А
Автор: Зислин С.Г., Ирхин И.В., Подольский В.И., Просвирнин А.Д.
Издательство: Машгиз
Год: 1957
Страниц: 216
Формат: PDF
Размер: 61.9 Мб
Язык: русский

В атласе приведены рабочие чертежи узлов и деталей шасси автомобилей ГАЗ-51, ГАЗ-63, ГАЗ-63А. Данные атласа будут полезны студентам для пополнения знаний в области конструирования и проектирования автомобилей.

Название: Атлас конструкций автомобилей ГАЗ-53А, ГАЗ-66, ГАЗ-52-04. Часть II. Двигатели, кузова
Автор: Бутусов А.М., Вологдин А.Н., Жадаев В.Ф. и др.
Издательство: Транспорт
Год: 1978
Страниц: 240
Формат: DJVU
Размер: 37.9 Mб
Язык: русский

В атласе помещены чертежи узлов и деталей грузовых автомобилей ГАЗ-53А, ГАЗ-66, ГАЗ-52-04; технические требования на изготовление узлов и деталей, а также сведения о допусках, не указываемых в чертежах.
Атлас предназначен для работников предприятий и организаций, связанных с эксплуатацией, ремонтом указанных автомобилей и изготовлением запасных частей к ним.

[Денис 68 42]

нужен чертёж вот этих деталей левая/правая

[илья2004 359]

обратись к трубогибу он такие делал да и чертежи вроде сдесь в теме должны быть

правая деталь стр1 сообщение 16

Изменено 3 декабря 2014 пользователем илья2004

[Денис 68 42]

обратись к трубогибу он такие делал да и чертежи вроде сдесь в теме должны быть

правая деталь стр1 сообщение 16

вот эта?

[илья2004 359]

вот эта?

да она самая да и левая аналогична только длиной отличаються. посмотри сдесь на форуме в теме запчасти продавал трубогиб и еще щас наладили производство ну там сам увидиш и фото и цены

[Денис 68 42]

да она самая да и левая аналогична только длиной отличаються. посмотри сдесь на форуме в теме запчасти продавал трубогиб и еще щас наладили производство ну там сам увидиш и фото и цены

Спасибо,мы завтра сами планируем отдать на завод изготовить.

[илья2004 359]

Спасибо,мы завтра сами планируем отдать на завод изготовить.

я себе сразу цельную сделал от порога до порога, так как сделал лифт кузова чтоб жесткость получше была и все встало ОК

[Денис 68 42]

я себе сразу цельную сделал от порога до порога, так как сделал лифт кузова чтоб жесткость получше была и все встало ОК

кстати хорошая мысль,надо подумать

[илья2004 359]

кстати хорошая мысль,надо подумать

правда в середке все равно пришлось подрезать, и делал я ее составную из двух частей так что верхняя планка получилась в сумме 4 мм, можеш в теме глянуть если интересно

[илья2004 359]

ребят извините за флуд в теме прошу модераторов удалить сообщения не по теме

[Виктор 59 975]

нужен чертёж вот этих деталей левая/правая

Посмотри эту тему: http://www.gaz69.ru/ipb/topic/125389-novodel-kuzovnykh-detalej-iz-permi/

Детали 2 и 14. Все сделано точно по оригиналу со всеми нюансами. У детали 14 есть доп. отгибы для усиления.
