Радиомашина

[CARS 1 665]

Алексей, приветствую! В том и проблема что у второй планки нет уголка который ставиться на шпильку головки блока, а больше куда ее ставить я и не нашел на первых двух фото в сообщении от шестого числа она приложена к установленному креплению!

Я имел в виду совместить ось отверстия планки с осью на  угольнике и посмотреть её изгиб.



Сереж в личку сбрось адрес куда тебе выслать рамку что ты мне присылал, так как я уже её сделал.

[CARS 1 665]

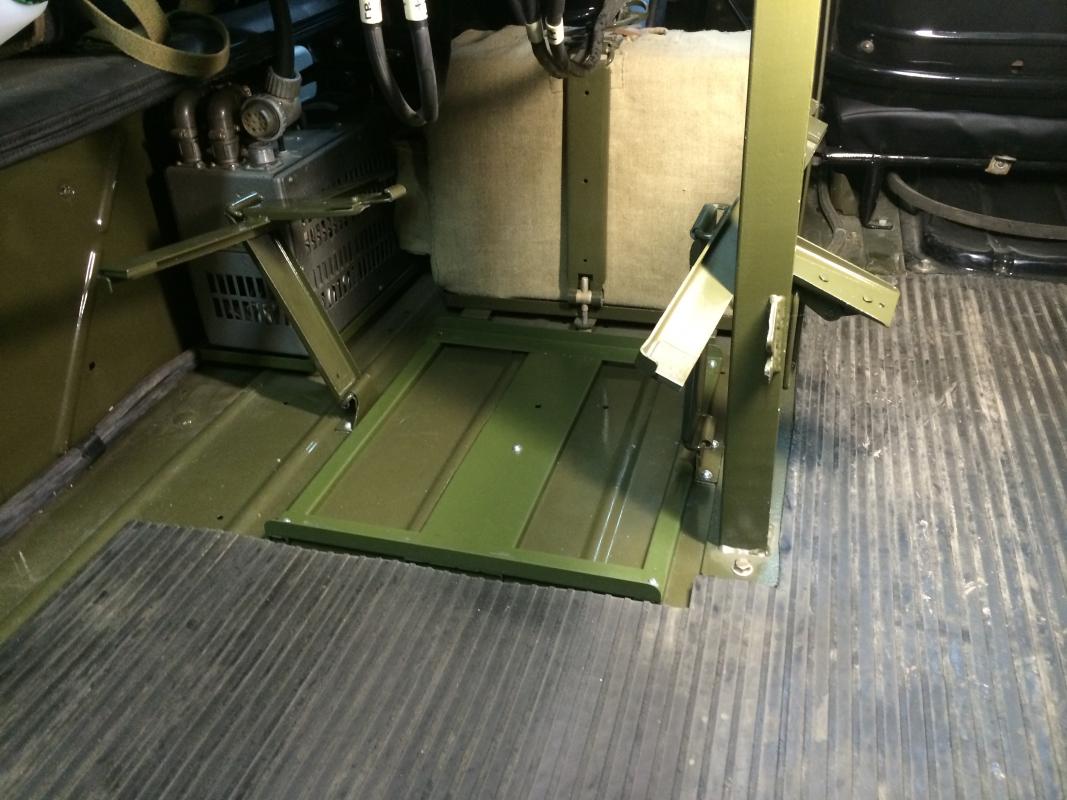

Сереж сегодня установил площадку под аккумуляторы, ту что ты мне прислал.

Можно сказать это последние штрихи, осталось поставить тент от Трубогиба сшитый специально для моей машины с нужными прорезями и отверстиями.

[соболь040 530]

Блин я себе все локти искусал, крепежа вообще нет у меня и кроме того чем больше смотрю твои фото тем больше понимаю как мне еще далеко до финала!!!! Но я буду стремиться!!!

[CARS 1 665]

Блин я себе все локти искусал, крепежа вообще нет у меня и кроме того чем больше смотрю твои фото тем больше понимаю как мне еще далеко до финала!!!! Но я буду стремиться!!!

Сереж не переживай! у меня осталась одна лишняя стойка я тебе её отдам и размеры с остальных сниму, сделаешь по аналогии, ничего сложноно нет.

[legnum 798]

Сереж не переживай! у меня осталась одна лишняя стойка я тебе её отдам и размеры с остальных сниму, сделаешь по аналогии, ничего сложноно нет.

После восстановления вояки не докопаются? Она же полностью рабочая как я понимаю будет

[соболь040 530]

В очередной раз "порадовали" специалисты маляры! Хотел начать монтаж, но стол в машине смотреться как светлое не понятное пятно, повезу перекрашивать.

[Андрей Рудомёткин 31]

очень здорово получилось! а есть фото до реставрации? сравнить так сказать?

[CARS 1 665]

очень здорово получилось! а есть фото до реставрации? сравнить так сказать?

всё тут и до и после и во время http://www.gaz69.ru/ipb/gallery/member/12486-cars/

[соболь040 530]

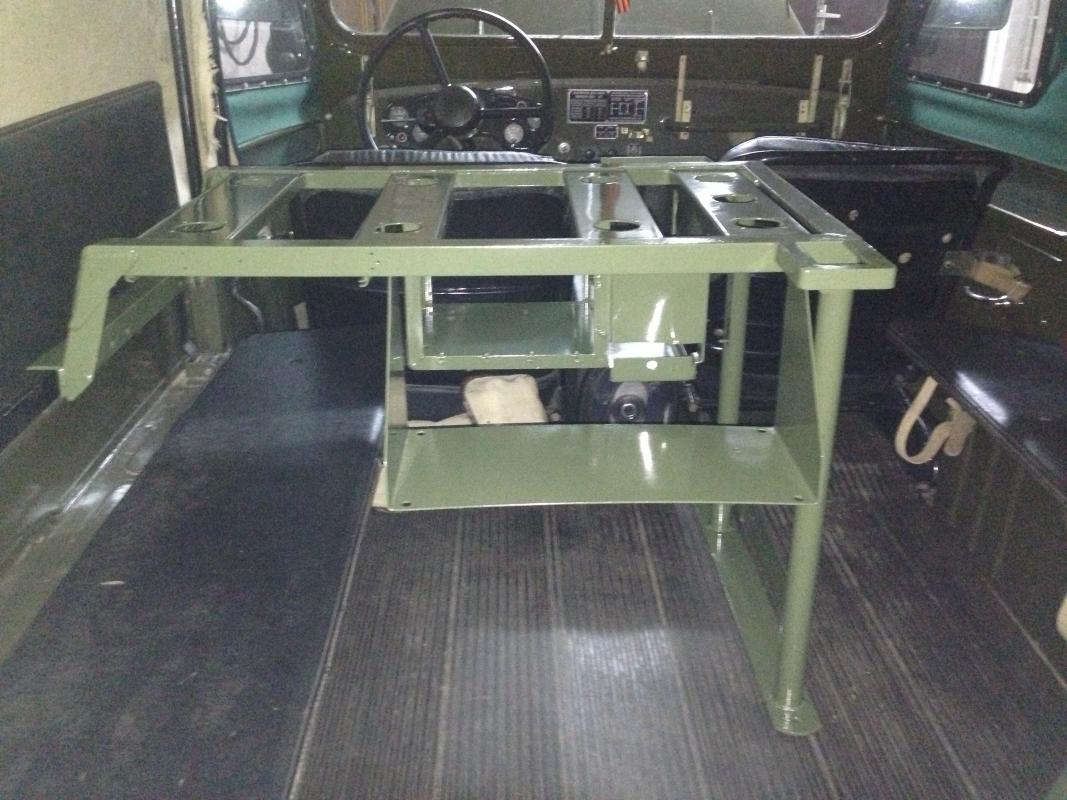

Потихоньку продолжаю собирать, благо здоровье позволяет. Стол перекрасился и встал на свое место, столешница встала на свое место благодаря вновь изготовленным болтам (токарь порадовал). Пока часть кронштейнов краситься, а другая часть изготавливается, решил разобраться с отверстиями в полу. С частью разобрался, по части предполагаю с остальными пока тяжело понять!

Изменено 28 октября 2014 пользователем соболь040

[соболь040 530]

Сегодня с младшим помощником ударно поработали, старший помощник свинтил на дискотеку. Из покраски вернулись кронштейны начал собирать. Очень удивило что заземление на кронштейне СФУ совпало с остатками заземления на центральной распорки каркаса тента!!! Ну и конечно не обошлось без косячка, крепление 105 установили не правильно, ну да ладно, завтра поправлю!

Изменено 30 октября 2014 пользователем соболь040

[Smile2 745]

Сегодня с младшим помощником ударно поработали, старший помощник свинтил на дискотеку. Из покраски вернулись кронштейны начал собирать. Очень удивило что заземление на кронштейне СФУ совпало с остатками заземления на центральной распорки каркаса тента!!! Ну и конечно не обошлось без косячка, крепление 105 установили не правильно, ну да ладно, завтра поправлю!



молодцы! Правильным путем идете! Еще одной оригинальной и в своем роде редкой машинкой будет больше

[CARS 1 665]

Сереж а крепления для бп делал? они простые ничего сложного нет.

[соболь040 530]

Алексей приветствую! В связи с семейными обстоятельствами (в деревню ездили), на машине пока не изменилось ничего. С креплением думал просто пока через большую шайбу закрепить.

[соболь040 530]

На фото видно стоят два блока питания, а рядом еще одна ниша. На музейных фотографиях не очень ясно что туда ставиться, по книге если я правильно понял стоит аббревиатура "КН-14", хотя не факт. Если честно я не очень понимаю что это такое "КН-14"

[Die Hard 124]

КН-14 скорее всего аккумулятор.На ГАЗ-69РХ стояли КН-10 и КН-22.

[Maxx1969 2 736]

КН-14 скорее всего аккумулятор.На ГАЗ-69РХ стояли КН-10 и КН-22.

Тогда мое фото в соседн.теме у Стакана...КН-4(КОНДЕНСАТОР)!

[Die Hard 124]

Михаил,читал соседнюю тему,это просто совпадение.В нишу так и проситься АКБ.Тем более БП рядом.

[соболь040 530]

Продолжаем потихоньку механическую часть установки оборудования, кроме креплений дело доходит до подбора крепежных болтов, шайб и винтов. Я конечно понимаю что надо будит снимать и ставить еще не один раз, но зато крепеж будит уже подобран. Все ставиться в существующие отверстия, есть небольшие неровности, но зато лишний раз не "дырявлю" кузов. При монтаже РР-8, возник вопрос, как он выглядит внутри. У меня (судя по крышкам было РР-8 - 2 шт и РР-23 - 1шт), когда снял крышки с обоих РР-8 оказалось что внутренности разные. На фото видно, подскажите кто из них кто?

Изменено 7 ноября 2014 пользователем соболь040

[CARS 1 665]

На фото видно стоят два блока питания, а рядом еще одна ниша. На музейных фотографиях не очень ясно что туда ставиться, по книге если я правильно понял стоит аббревиатура "КН-14", хотя не факт. Если честно я не очень понимаю что это такое "КН-14"

В этот бокс устанавливается БП-100 для Р-104. этот БП идет только для автомобильной версии Р-104Б, он подключается к упаковке питания кабелем и транзитом подаёт через него высокое напряжение на выходной каскад мощности Р-104

ниже фото.

Изменено 7 ноября 2014 пользователем CARS

[CARS 1 665]

Продолжаем потихоньку механическую часть установки оборудования, кроме креплений дело доходит до подбора крепежных болтов, шайб и винтов. Я конечно понимаю что надо будит снимать и ставить еще не один раз, но зато крепеж будит уже подобран. Все ставиться в существующие отверстия, есть небольшие неровности, но зато лишний раз не "дырявлю" кузов. При монтаже РР-8, возник вопрос, как он выглядит внутри. У меня (судя по крышкам было РР-8 - 2 шт и РР-23 - 1шт), когда снял крышки с обоих РР-8 оказалось что внутренности разные. На фото видно, подскажите кто из них кто?

с предохранителем явно левак!

[CARS 1 665]

БП-100 подключается кабелем к упаковке питания (она на фото) в самой упаковке питания так же должно быть подключено питание в местах установки аккумуляторов!

[CARS 1 665]

Сереж вот лотки которые я делал под установку БП , мы с тобой это обсуждали что их надо делать иначе!

[соболь040 530]

Алексей, ты даже не представляешь как ты вовремя разместил чертежи, как раз приехал человек мереть нишу а тут чертежи. Большое спасибо!

[CARS 1 665]

Алексей, ты даже не представляешь как ты вовремя разместил чертежи, как раз приехал человек мереть нишу а тут чертежи. Большое спасибо!

Не забудь о чем мы говорили! Их делать надо просто из листа стали 2мм и 10мм отбортовку не делать

[соболь040 530]

Да про отбартовку я ему сказал, но мы решили по краям шасси сделать завальцовку, для жесткости. Я думаю нормально получиться. Как будит готово выложу фото.
