Поясните пожалуйста по подробней про тумблер печки, (большие, малые обороты)были ли такие и какова величина сопротивления?







Фото взято с дружественного сайта http://gaz-69.com/forum/viewtopic.php?f=86&t=10525&hilit=%2A%D1%82%D1%83%D0%BC%D0%B1%D0%BB%D0%B5%D1%80+%D0%BF%D0%B5%D1%87%D0%BA%D0%B8%2A

Что тут ещё пояснять? Выше уже всё расписано. На фото у вас родные тумблеры включения отопителя поздние. П-24Б2 или Б3.  Рукоятка прямо   - выкл. В одну сторону - без сопротивления, большие обороты, в другую, через сопротивление - малые. Сопротивление- нихромовая пружинка в керамической трубке.

[speedoff 3 814]

Вопрос на 1000000!

Уважаемые Знатоки пишет Вам Скорин Дмитрий из Саратовской области.

На какие спец.версии газ-69 ставилась сумка на спинку сиденья водителя?

На самопал не похоже. Подходит по размеру на спинку и прижимается 2- мя анодированными пластинами изнутри сумки. Пластины повторяют геометрию выштамповок спинки сиденья, крепятся на спинку насквозь 3-мя маленькими винтами.





[Maxx1969 2 736]

Не знатоки,но все же,отвечают Диме Скорину из далекой Саратовской области.))Практически на все 69,комплектуемые по заказу МО СССР спецоборудованием..у меня такая сумка стояла на 3-х авто,кои были у меня с ДХ начиная с нач.90хх.гг.прошлого века.Правда все они были радийки,за РХБЗ ничего сказать не могу.

[Kostyan 30]

Одна из разновидностей сумки для хранения шлемафонов(уже третья которую я вижу),их две должно быть,по два шлемака в каждую.

[Som 46]

Друзья! у кого Ашка в оригинале - сделайте фото крепления крышки АКБ со всеми элементами. На моем экземпляре на ящике АКБ остались только невнятные остатки кронштейнов и совершенно нет понятия как изготовить подобные.

[ODI72 448]

Съёмник шкворня из оригинального комплекта инструмента ГАЗ-69. Клеймо АИ.

[ODI72 448]

Оригинальный сливной кран охлаждающей жидкости с котла предпускового подогревателя с приводом, старого образца. Тяга крепится к крану через шарнирное соединение. Наружный конец тяги закреплен на кронштейне облицовки радиатора (имеется только у облицовок старого образца). Кронштейн имеет специальную фиксирующую пружинную пластину для предотвращения самопроизвольного поворота тяги и открытия крана.

Изменено 18 марта 2014 пользователем ODI72

[Gazon 99]

Съёмник шкворня из оригинального комплекта инструмента ГАЗ-69. Клеймо АИ.

Дима, на конце болта резьба с мелким шагом?

[ODI72 448]

Нет, резьба крупная по всей длине. В 15 мм от конца болта есть кольцевая проточка и стоит стопорное кольцо для фиксации чашки.

Изменено 17 марта 2014 пользователем ODI72

[Gazon 99]

Нет, резьба крупная по всей длине. В 15 мм от конца болта есть кольцевая проточка и стоит стопорное кольцо для фиксации чашки.

Что-то я не догоняю, как он работает.

Я думал, что болт вворачивается в тело шкворня вместо пресс-маслёнки, и, заворачивая гайку, шкворень вытягивается.

[ODI72 448]

Резьба М12. На торце шкворня как раз отверстие с такой резьбой. Накладывешь сверху чашку, заворачиваешь болт в шкворень и затем заворачивая гайку, вытягиваешь его внутрь чашки.

Изменено 17 марта 2014 пользователем ODI72

[Gazon 99]

Резьба М12. На торце шкворня как раз отверстие с такой резьбой. Накладывешь сверху чашку, заворачиваешь болт в шкворень и затем заворачивая гайку, вытягиваешь его внутрь чашки.

Дима, спасибо!

Всё встало на свои места.

Маслёнка же не в шкворень вворачивается .

[Axma00707 1 296]

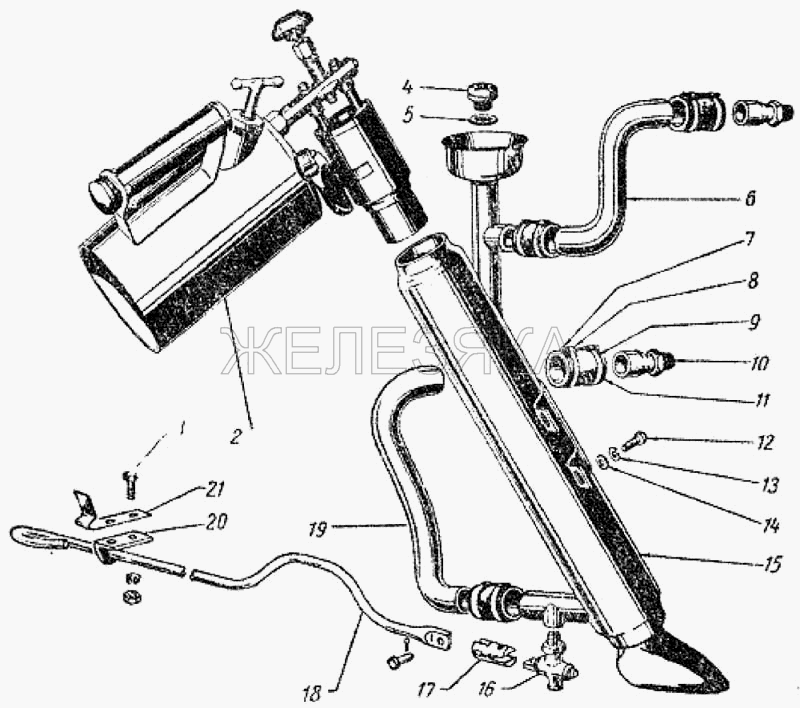

51-1015085-Б1 Штуцер пускового подогревателя в сборе.





[ODI72 448]

Подводящая и отводящая трубы котла пускового подогревателя. 69-1015078 и 69-1015080 соответственно.

Изменено 27 марта 2014 пользователем ODI72

[защитник69 251]

исходный сигнал 1955год







[защитник69 251]

[макс87 524]

Фото подлокотника устанавливаемого на некоторых машинах на правую дверь.

а кто нибудь и по подробнее знает про подлокотник,уж больно приглянулся!

[Газончик 269]

Еще немного по брызговикам. На машины до 64-65 годов передний брызговик моторного отсека ставился тот, что побольше, а после указанных годов, тот, что поменьше. Соответственно в раме под большой брызговик на две закладные гайки больше.

А размеры есть брызговиков, для изготовления?

[Jummi 315]

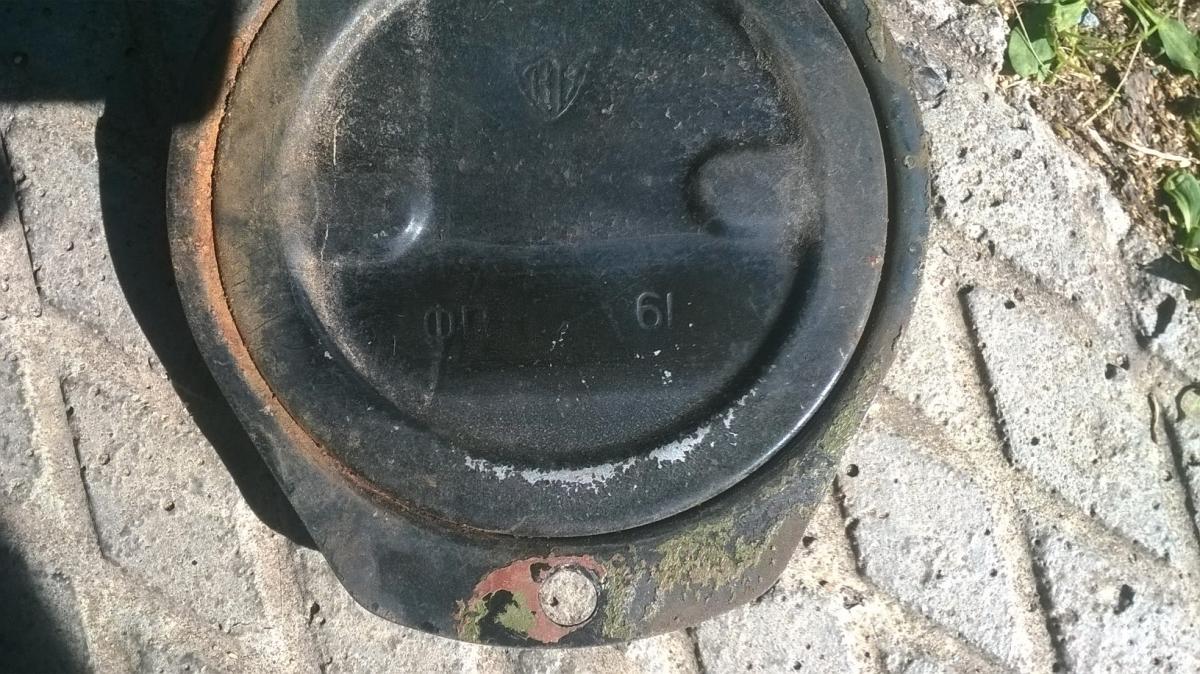

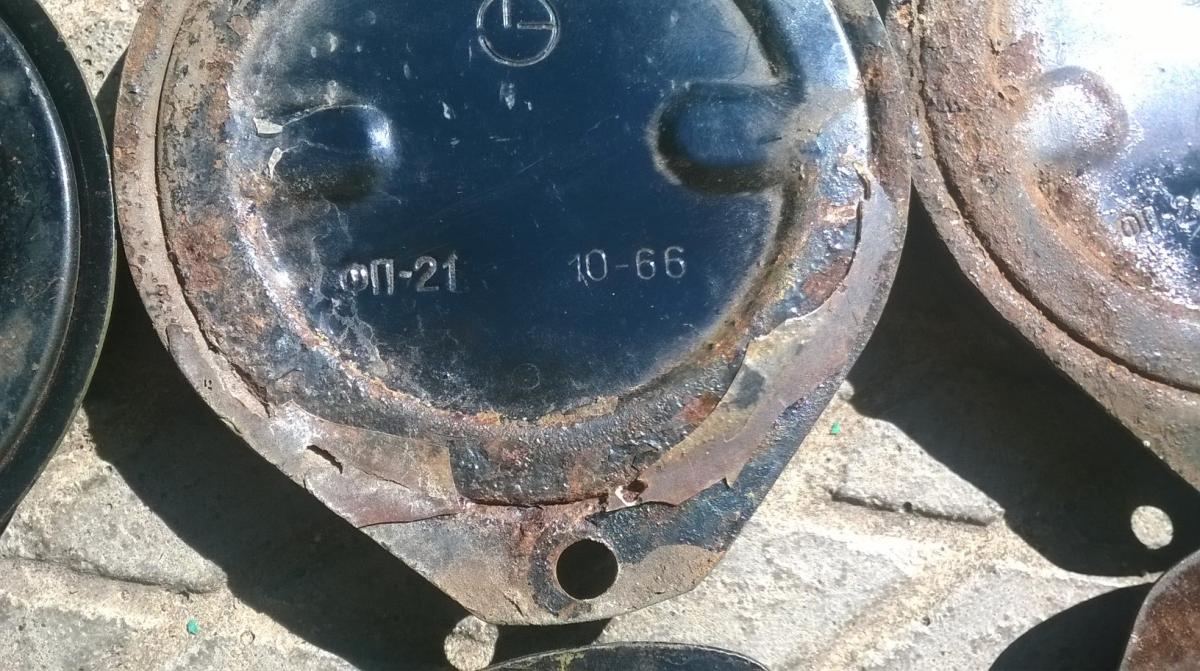

Вопрос по катафотам, пытаюсь разобраться, есть десяток катафотов, все даты изготовления разные от 56 до 67 года.

Так же разные штампы изготовителя и разные уши крепления, одни более острые, вторые более закругленные.

С 56 по 64 год уши закругленные с 64 по 67 уши более острые, так же на фото видно в один год 64 есть оба завода с одинаковыми ушами крепления.

В общем в чем вопрос, какие катафоты устанавливались на наши газики? А может и те и другие в зависимости от года выпуска?

Изменено 6 августа 2014 пользователем Jummi

[ODI72 448]

Световозвращатели с моей радийки 62г. Уши широкие.

[Jummi 315]

Световозвращатели с моей радийки 62г. Уши широкие.



Может смена заводского логотипа была в 64 году? Или смена поставщика? Изменено 21 августа 2014 пользователем Jummi

[geo005 4]

Фото аптечки автотракторной. Расположение и крепление шильды. Общий вид.

Где и как крепится аптечка на ГАЗ 69А?

[RUS86 21]

Где и как крепится аптечка на ГАЗ 69А?

За спиной водителя....

[Die Hard 124]



Где-то на форуме была фотография багажного отделения ГАЗ-69А с приваренными профилями для крепления масляного бачка.Я сначала не поверил,т.к. видел их в первый раз.Думал "колхоз".И вот у знакомого обнаружились в новоприобретённой машине такие профили.Теперь для меня вопросов по креплению оборудования в багажнике Ашки не осталось.Может кому из "раритетчиков" пригодиться сделанный мною чертеж.Позже сделаю и прикреплю фото.

Изменено 12 сентября 2014 пользователем Die Hard

[Smile2 745]




Где-то на форуме была фотография багажного отделения ГАЗ-69А с приваренными профилями для крепления масляного бачка.Я сначала не поверил,т.к. видел их в первый раз.Думал "колхоз".И вот у знакомого обнаружились в новоприобретённой машине такие профили.Теперь для меня вопросов по креплению оборудования в багажнике Ашки не осталось.Может кому из "раритетчиков" пригодиться сделанный мною чертеж.Позже сделаю и прикреплю фото.
