газ 67

[oldcar126 1]

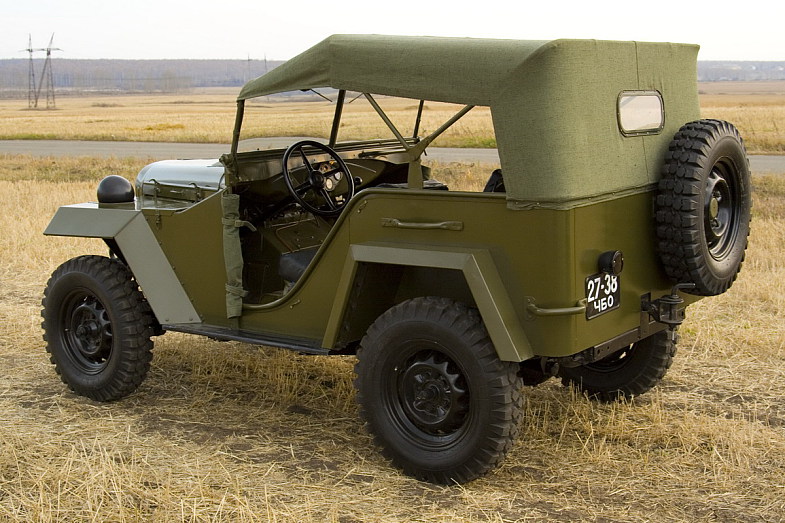

Вопрос . Кто нибудь сталкивался с таким бортом (зиговка вдоль трубы и сваренный из двух частей)?

Когда то попадалась такая же машина,но думал что ремзавод делал, и почему в чертежах борт из одного куска и

без зиговки?

[swat 112]

)) Я даже знаю чья эта машина )) Машина неоднократно ремотировалась и несколько лет назад прошла очередную, крупномасштабную реставрацию...

[oldcar126 1]

)) Я даже знаю чья эта машина )) Машина неоднократно ремотировалась и несколько лет назад прошла очередную, крупномасштабную реставрацию...

Так дело не в этом. У меня под снегом валяется борт один в один как этот. Труба была приварена контактной сваркой,но борт стыкован с обеих сторон из двух частей и с зиговкой. Мог ли завод так делать?

[swat 112]

я поинтересуюсь при случае...



Завод мог, для экономии металла

[SashaSasha 8]

oldcar126, интересный вопрос подняли ! У меня тоже вопрос с зиговкой кромки "выплыл", а на чертежах-то нет такого.

Пересмотрел кучу материала по ГАЗ-67,нигде не встречал такого.

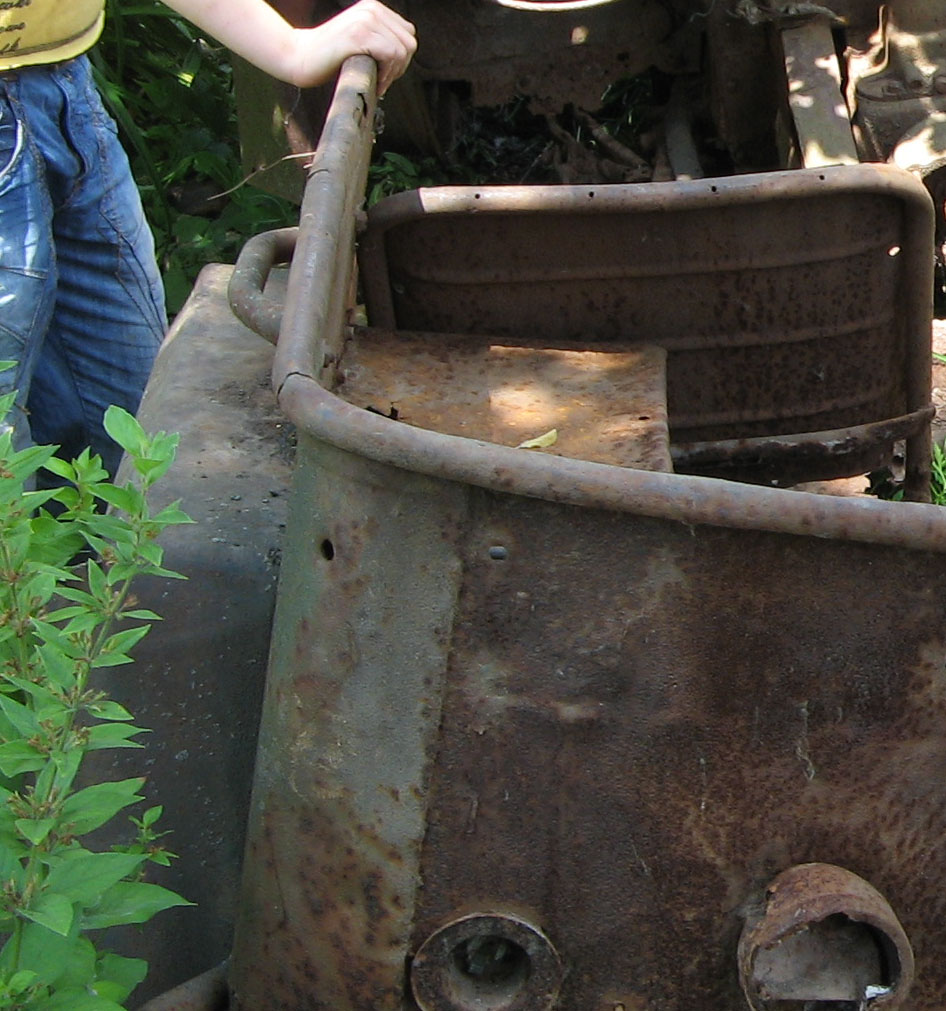

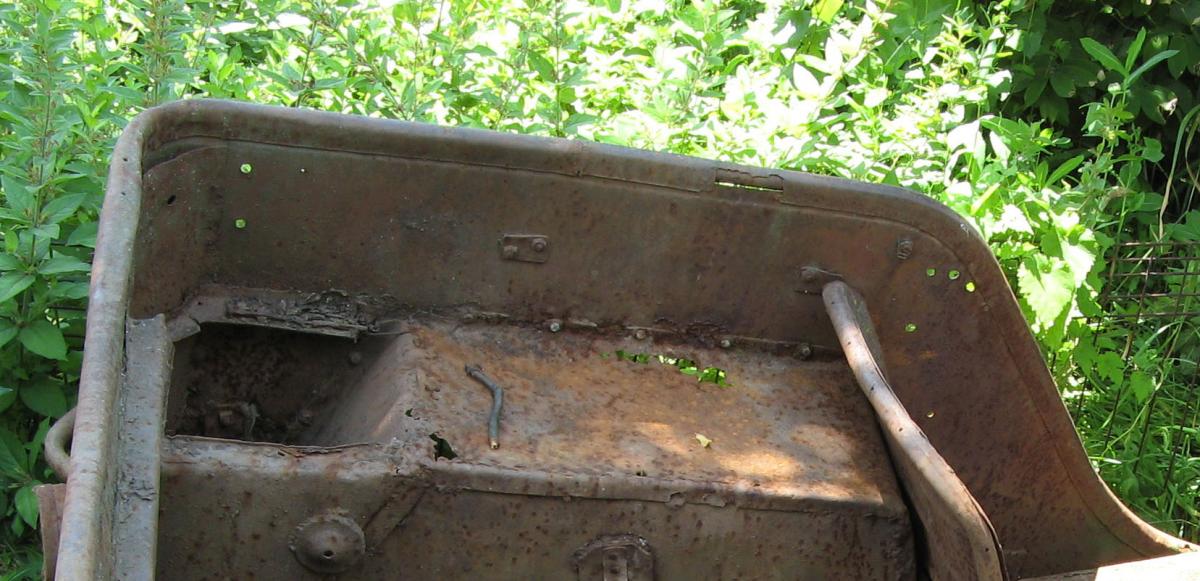

Фото еще летом делал, был не в "теме" еще, поэтому эти места видны на общих планах. Но видны.







Знающие, подсказывайте, какого происхождения зиговки ?

[Артём39 2 582]

У меня такая есть. Не могу сказать почему нет указаний в чертежах, но для чего сделано думаю всем ясно.

[Lvovich111 20]

Думаю, что экономия металла в этом случае ничтожная. Скорее для упрощения технологии в какой-то момент отказались от

такого штампа.

Мои соображения ни на чем не основываются, но выскажу предположение, что первоначально, на ГАЗ-64 и ГАЗ-67 до модернизации такие зиги

делали, а потом перестали...

[Федот68 4 283]

Так. Просто наблюдение.

Листовой металл при сварке "ведёт" здорово ( постсварочное термокоробление). спасение одно - зиговка. С некоторым отступом от шва ( 3-5-7 сантиметров). Зиговка "замыкает на себя" эти хлопуны.

Вот когда оно внедрено на ГАЗ67 - Х.З...
