Это я к чему?

К тому что кроме разговоров, ни каких достижений на этом поприще нет.

Поставщиком завода ГАЗ, в период выпуска ГАЗ 67, был завод ЗАТИ (Завод Авто Тракторного Инструмента), ныне ООО "Павловский инструментальный завод".

Далее история молчит. ГАЗ 69, был передан в производство на Ульяновский завод. Кто был поставщиком шоферского инструмента?

Что можно приобрести из этого инструмента сегодня? Что вытащить из автомобильных комплектаций более познего выпуска?

Специально привожу картинку и список. Если кто то хочет поделиться фото, пожалуйста ссылайтесь на каталожный номер. Возможно получится создать фото альбом.

И еще просьба. Поменьше воды.






1 69-3901010 Сумка инструментальная в сборе


2 М-17202 Зубило 15х60х150 (ИП-3901246)



3 11-17200 Бородок диаметром 4 мм (Ф-075-А)



4 51-3901096 Ключ для регулировочного винта вала сошки рулевого управления


5 63-3901094 Ключ пробок редукторов мостов и РК (квадрат 10) (63-3901094)


6 51-3901142-Г Ключ гаек головки блока



с 1968г. вместо накидного ключа гаек ГБЦ на 17, прикладывается ключ накидной двусторонний 17х19.гаек ГБЦ и для гаек опорных пальцев колодок тормоза .

7 51-390П65-Б Ключ гаечный разводной N 3



8 11-17020-А Отвертка большая (И8-3901000)



9 20-3901126-Б Ключ для гаек стремянок рессор и для гаек опорных пальцев колодок тормоза


10 51-3901128-Б Ключ пробки сливного отверстия отстойника фильтра грубой очистки


11 М-17090-А Молоток 0,5 кг с рукояткой в сборе (И108-3901000)




12 А-17025 Плоскогубцы (Ф-079)



13 51-3901340-Б Наконечник шприца для смазки карданов в сборе


14 51-3901143 Ключ для гаек газопровода (ИП-3901196-Б)



15 11-17033 Ключ золотника вентиля камеры


16 11-17087-А Отвертка малая (И7-3901000)


17 12-3901472 Шланг для прокачивания гидротормозов в сборе


18 51-3901550 Щуп для проверки зазора в прерывателе распределителя и искрового зазора в свечах зажигания

19 51-3901560 Пластинка для зачистки контактов прерывателя распределителя


20 289503-П4 Ключ гаечный двухсторонний 10Х12



21 289504-П4 Ключ гаечный двухсторонний 11Х14


22 289508-П4 Ключ гаечный двухсторонний 14Х17

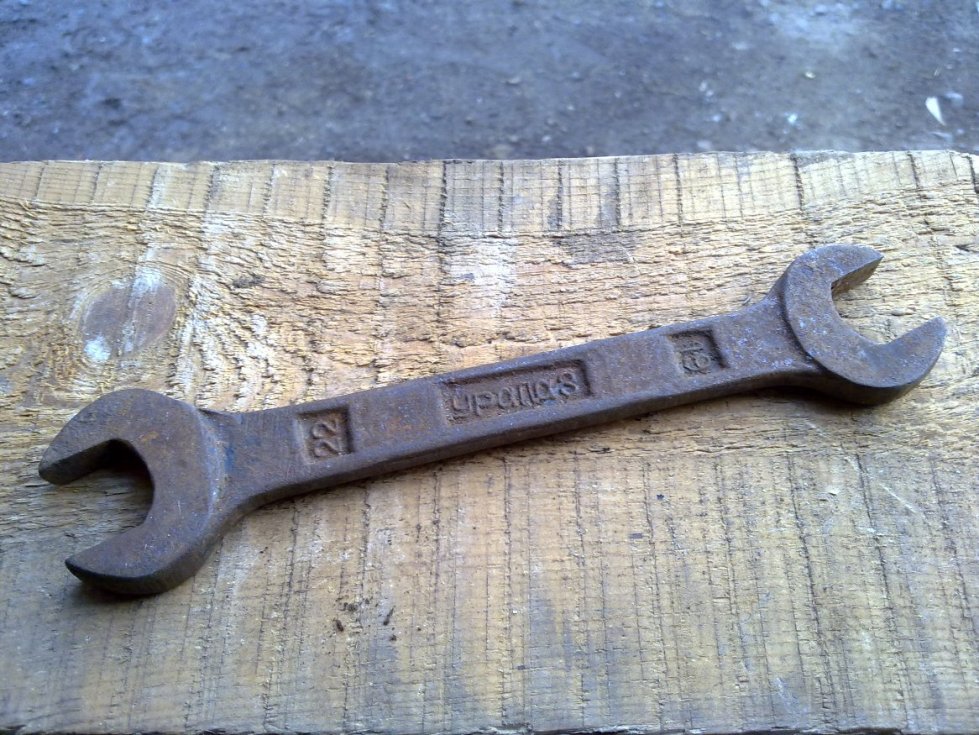

23 289511-П4 Ключ гаечный двухсторонний 19Х22


24 69-3901024-А Сумка инструментальная в сборе малая

25 69-3901102 Ключ торцовый для гаек колес


26 69-3913298 Вороток домкрата


27 51-3901416-В Масленка для жидкой смазки в сборе


28 АА-17080-А2 Домкрат двухтонный в сборе



29 М-17019-А Лопатка для шин малая


30 М-17018 Лопатка для шин большая



31 51-3901220 Насос ручной для накачивания шин в сборе (РН1-3917010)


32 51-3916010-А2 Насос для ручного перекачивания топлива в сборе


С 1960 года "Насос для ручного перекачивания топлива в сборе (51-3916010-А2)"


33 51-3715010-А2 Лампа переносная в сборе (ПЛТМ), либо 51-3715010-А1



34 20-3901385 Чехол шинного манометра в сборе


35 20-3901350 Манометр шинный в сборе


С 1968 года "Манометр шинный в сборе" стал другим (стрелочным) с номером 21-3901350 в чехле 21-3901385.


36 61-17040 Съемник шкворня поворотного кулака в сборе

37 51-3901044-А Ключ торцовый свечной 26 с воротком в сборе


С 1960 года, в звязи с заменой свечей СН4-Г на М12У, размер ключа был изменен на 24

38 20-3901120-А Ключ для головки опорных пальцев колодок тормоза


39 69-3901057 Ключ для регулировки подшипников ступиц задних и передних колес


40 51-3911010 Шприц рычажно-плунжерный в сборе (Ш1-3911010)

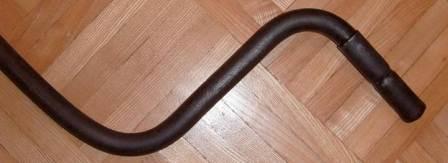

41 51-3901215 Рукоятка пусковая (И10-3901000)


42 69-3901570 Восьмерка для транспортировки автомобиля

Изменено пользователем Артём39

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С 1960 года "Насос для ручного перекачивания топлива в сборе (51-3916010-А2)" изменил конструкцию.

С 1968 года "Манометр шинный в сборе" стал другим (стрелочным) с номером 21-3901350 в чехле 21-3901385.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да Володя, я насос заметил, но пока не стал переделывать таблицу, а вот манометр пропустил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Артём, добавлю ещё кое-что.

Попадается много оригинального инструмента с маркировкой "АИ", надо полагать - Автоинструмент.

Если надо - сделаю фото.

Идея хорошая: сделать фотоальбом оригинального инструмента, чтобы знать как что выглядит в натуре, а не на рисунке в Каталоге.

Я, например, не знаю, что такое "Восьмёрка для транспортировки автомобиля".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть у меня кое какое наследство. Сверточек брезентовый. Видимо так в машине и жил. Нужно поковыряться. Думаю такое есть у многих.

АИ инструмент? Интересно что это за завод.

Домкрат имет отличия, без изменения номера. С не известно какого периода, на корпусе перестали делать продольные окна, через которые можно смазать и очистить, ходовой винт. Сегодня выпускаемый вариант, вообще имет штампованную нижнюю площадку, и верхнюю из уголка.

Изменено пользователем Артём39

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть такой насос для перекачки топлива:




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Многое перекликается с ЗИПом ГАЗ-21:

http://www.autosoft.ru/online/acat/?idgroup=107&idmodel=333&idmark=4&atype=0#p1160665

Ключей разных с маркировкой АИ у меня много,наверняка нужные найду,а вот эти позиции точно есть:



7 51-390П65-Б Ключ гаечный разводной N 3

8 11-17020-А Отвертка большая (И8-3901000)

9 20-3901126-Б Ключ для гаек стремянок рессор и для гаек опорных пальцев колодок тормоза

10 51-3901128-Б Ключ пробки сливного отверстия отстойника фильтра грубой очистки

12 А-17025 Плоскогубцы (Ф-079)

13 51-3901340-Б Наконечник шприца для смазки карданов в сборе

14 51-3901143 Ключ для гаек газопровода (ИП-3901196-Б)

15 11-17033 Ключ золотника вентиля камеры

16 11-17087-А Отвертка малая (И7-3901000)

35 20-3901350 Манометр шинный в сборе ("градусник")

38 20-3901120-А Ключ для головки опорных пальцев колодок тормоза

Могу нужное сфотать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно нужно сфотать. Каталог сделаем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Фото 1

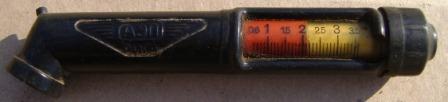

35 20-3901350 Манометр шинный

15 11-17033 Ключ золотника вентиля камеры

Фото 2

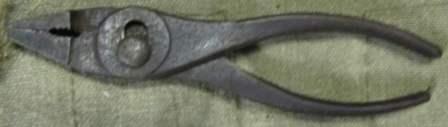

12 А-17025 Плоскогубцы (Ф-079)

21 289504-П4 Ключ гаечный двухсторонний 11Х14

7 51-390П65-Б Ключ гаечный разводной N 3

ключ 17х19 чужой,сорри...



Фото 3

8 11-17020-А Отвертка большая (И8-3901000)

16 11-17087-А Отвертка малая (И7-3901000)



Фото 4

38 20-3901120-А Ключ для головки опорных пальцев колодок тормоза

10 51-3901128-Б Ключ пробки сливного отверстия отстойника фильтра грубой очистки

14 51-3901143 Ключ для гаек газопровода (ИП-3901196-Б)

6 51-3901142-Г Ключ гаек головки блока

9 20-3901126-Б Ключ для гаек стремянок рессор и для гаек опорных пальцев колодок тормоза





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По моему здорово получается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Фото с форума: домкрата, переносной лампы и шинного манометра с чехлом. Ключи кой какие есть вечером сфотаю и выложу.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Шприц рычажно-плунжерный на фотке современный укороченный. Оригинальный имел ручку штока поршня из прутка в виде буквы "Т". Цилиндр со стороны ручки поршня имел отдельную крышку на резьбе. В остальном с совр. идентичны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ODI72

А вы по поводу всех рожковых ключей уверены?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Артём, по рожковым не уверен. Ключи древние и по форме соответствуют. Посмотри, мож. ещё варианты будут.

Ещё по насосу для перекачивания топлива(шланг) добавлю - после 1960 года был шланг с резиновой грушей посредине. Я думаю они у многих есть, их до сих пор в продаже можно встретить. . Если нужно сфотаю свой.

Изменено пользователем ODI72

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня есть такой. Современный, вся разница в хомутиках на груше.

Так и не нашел фото манометра в чехле и без. Только пластиковые чехлы-коробочки.

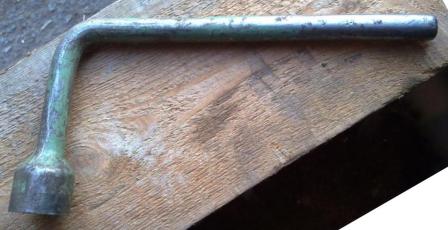

Очень интересный цвет краски на балонном ключе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да уж. Морская волна. Был ещё ржавый, но я подумал. что этот приличней смотреться будет. Ещё фотки :

Зубило

Бородок

Квадрат

Шестигранник



Есть ещё набор щупов. Сомневаюсь, что 69, но тож. интересный. Всё предусмотрено для обслуживания свечей и прерывателя-распределителя.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По моему этот набор берет историю от "Царя Гороха". Хотя конечно это не он. И бородок не тот. У тебя на фото керн. Керн "каленый", с "накаткой". А Бородок был гладкий, и "сырой".

Изменено пользователем Артём39

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Был где то и гладкий, поищу. Ещё есть пластинка зачистки контактов прерывателя. Найду сфотаю. По шприцу - теперь на фотке правильный.

Изменено пользователем ODI72

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добавлю фото бородка, молотка, ПЛТМ, шланга для бензина, шланга для прокачки, ключа 14х17, воротка домкрата (не уверен), монтировок.

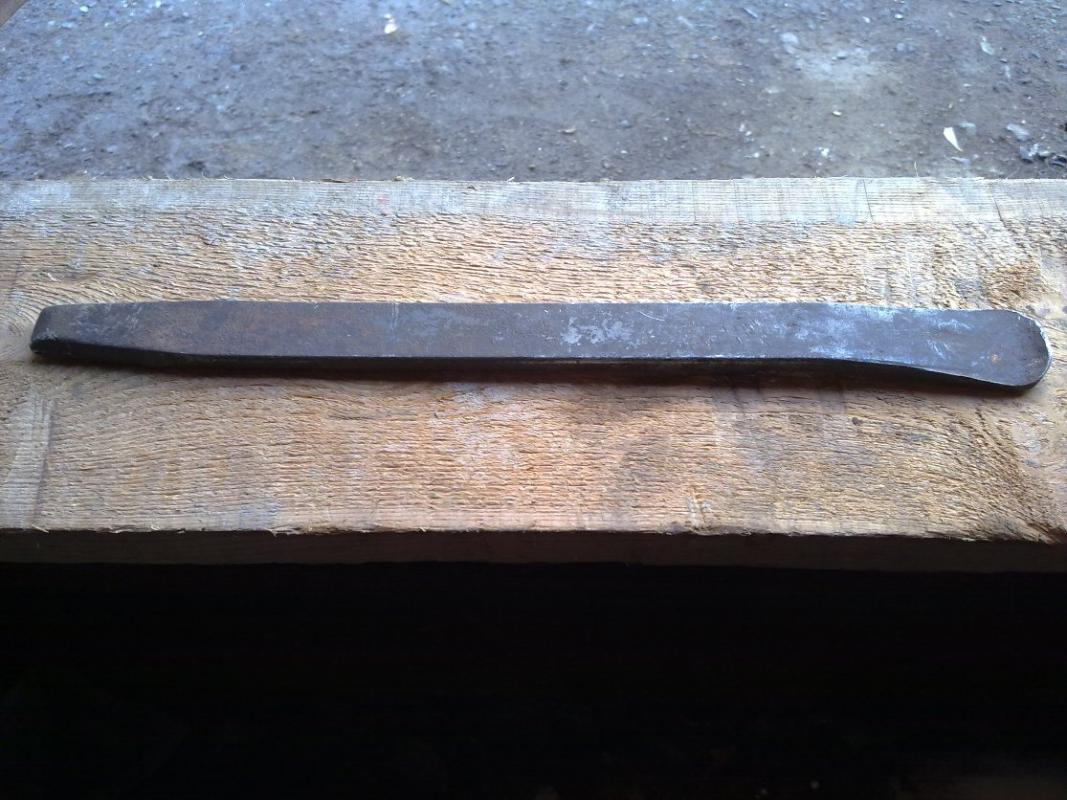

По монтировкам вопрос. На фото их две: 450 и 490мм. Думаю, что оригинал - плоская. При длине 450 она малая или большая? ce161eb93fc2t.jpgbcad2f10a231t.jpg







Изменено пользователем Gazon

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Монтировка длиной 450мм- большая. Есть фото переноски как на фото у Владимира. Маркировка ЛП-1.


Изменено пользователем ODI72

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Артём! Поправь пож. основной список:

п.37 - Ключ свечной 24, а не 26.

п. 5 - Квадрат на 10 - ключ пробок редукторов мостов и РК, а не рег. рулевого.

п.6 - с 1968г. вместо накидного ключа гаек ГБЦ на 17, прикладывается ключ накидной двусторонний 17х19.гаек ГБЦ и эксцентриков тормозных колодок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

сходил в гараж

поснимал раритетыpost-2772-0-55047400-1332086622_thumb.jpgpost-2772-0-24550200-1332086627_thumb.jpgpost-2772-0-97276600-1332086629_thumb.jpgpost-2772-0-32542900-1332086633_thumb.jpgpost-2772-0-78623600-1332086636_thumb.jpgpost-2772-0-17281700-1332086640_thumb.jpgpost-2772-0-99015100-1332086644_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Артём, на твоём фото зубило 16-60-160, а в оригинале 15-60-150.

Твоё надо заузить и укоротить :derisive: .
