У меня вопрос.  Ключ 51-3901096 для регулировочного винта вала сошки рулевого управления имеет шестигранник на 11 или 12. А то по моему уже очень сложно определить.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ты будешь смеяться, но его размеры нигде не указаны.

Для ключа пробок мостов указано "квадрат 10", а для этого шестигранника ничего.

Аналогичный ключ применялся на ВАЗ для пробки поддона. Там он назывался "шестигранник 12".

Вообще, судя по покрытию, на твоём фото именно он.

У меня такого ключа нет, но он мне и не нужен, т.к. применялся до 1957.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за ответ. А фото не мое, взял с первого поста этой темы для наглядности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вопрос по маслёнке.

За годы выпуска ГАЗ-69(А) на автомобиль устанавливался один и тот же кронштейн маслёнки 51-3901436-Б.

А вот маслёнка была трёх модификаций: 51-3901416-В, 69-3901416 и 69-3901416-Б.

В чём их отличие?

Лучше ответить с фото и размерами :bye: .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть предположение, были с прямым носиком и с загнутым, ещё были латунные и медные вроде


Изменено пользователем Jummi

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо!

Предположений могу добавить ещё: разная форма резервуара, разный диаметр носика, разная штамповка верха резервуара, разная штамповка пробки и т. д.

Ещё существуют хромированные для экспортных ГАЗ-21.

Но достоверных сведений о трёх различных маслёнках пока не встречал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

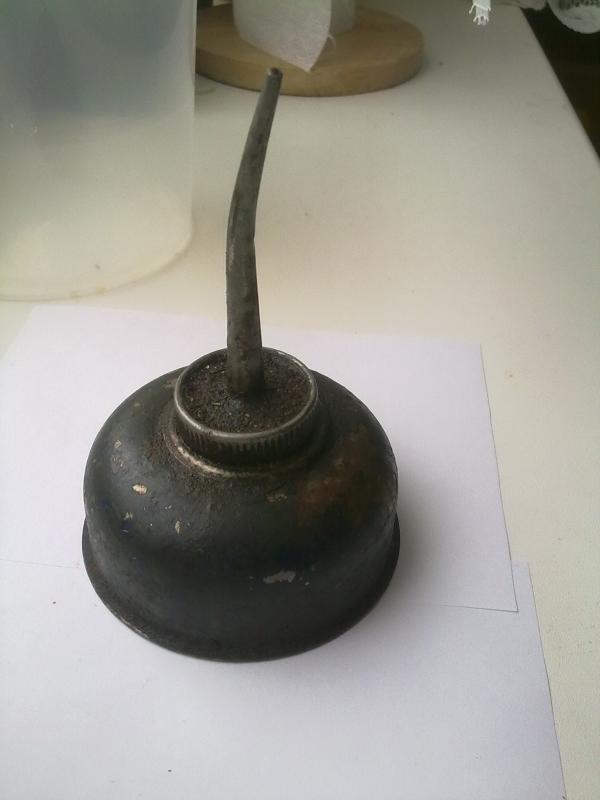

Вот несколько фотографий масленок

от хромированных латунных до старых и непригодных

post-4434-0-45361000-1369762459_thumb.jpgpost-4434-0-15921600-1369762460_thumb.jpgpost-4434-0-72704000-1369762460_thumb.jpgpost-4434-0-88700500-1369762461_thumb.jpgpost-4434-0-13500800-1369762463_thumb.jpgpost-4434-0-79936500-1369762464_thumb.jpgpost-4434-0-75385500-1369762467_thumb.jpgpost-4434-0-31052100-1369762505_thumb.jpgpost-4434-0-88861700-1369762507_thumb.jpg

Может быть все вместе сможем найти отличия :)



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 У меня есть шестигранник такой как на фото Его размер 12мм  На одной из граней выбит логотип Павловского завода

 с буквой "П" и рядом цифра 12





Спасибо за ответ. А фото не мое, взял с первого поста этой темы для наглядности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Шестигранник на 12 с логотипом П не может принадлежать ГАЗ-69(А), потому что с 1957 года шестигранник заменён на квадрат 10.

А до 1957 инструмент для ГАЗ-69(А) имел логотип АИ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот несколько фотографий масленок

от хромированных латунных до старых и непригодных



Может быть все вместе сможем найти отличия :)

Мну или Евгений, выкладывали пару фото, похожих но разных. И вот изгиб носика. Я встречал такой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Помогите разобраться с насосом  . Клеймо какое-то непонятное.

Спасибо.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Господа!

Подскажите размеры оригинального воротка для домкрата.

А если будет фото с логотипом - вообще замечательно.

А то рассматривал свой - сомнительный он какой-то...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Господа!

Подскажите размеры оригинального воротка для домкрата.

А если будет фото с логотипом - вообще замечательно.

А то рассматривал свой - сомнительный он какой-то...

Поддерживаю вопрос. У кого-нибудь есть фото воротка?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот несколько фотографий масленок

от хромированных латунных до старых и непригодных

attachicon.gifмаслёнка.jpgattachicon.gif20130125_153657.jpgattachicon.gif173292868.jpgattachicon.gifb_901_1.jpgattachicon.gifb_901_2.jpgattachicon.gifd516867d2efad9a557313b755590a538.jpgattachicon.giff9301e09112bf70fd6d269fb96219c8c.jpgattachicon.gif31032013456.jpgattachicon.gif31032013457.jpg

Может быть все вместе сможем найти отличия.

Собрал вместе фото восьми разных маслёнок. И две, имеющиеся в наличии.

Габаритные размеры: диаметр резервуара 78мм, высота резервуара без крышки 36мм.

Латунную хромированную рассматривать не будем - это экспортная ГАЗ-21.

Корпус.

Очевидные отличия:

кольцевая углубленная выштамповка на дне или её отсутствие, кольцевая приподнятая выштамповка вокруг отверстия крышки или её отсутствие.

Неочевидные:

форма корпуса, разная форма выштамповки вокруг крышки.

Крышка.

Очевидные:

кольцевая углубленная выштамповка вокруг носика или её отсутствие.

Неочевидные:

высота ребристой части крышки.

Носик.

Очевидные: прямой или изогнутый.

Неочевидные: диаметр и длина.



Обсуждаем, добавляем.

Не забывая, что маслёнок было три вида :bye: .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Помогите разобраться с насосом  . Клеймо какое-то непонятное.

Спасибо.

Не от 67го?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нашел вот в закромах ключ свечной и пассатижи, это из ЗИПа?Тему просмотрел, но не пойму точно. Вроде как похожи, а может и не родные?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте.
На польской ГАЗ-69 форум мы пытаемся установить, как оригинальные инструменты для ГАЗ-69 должна выглядеть тоже.
Если я могу, я хотел бы представить некоторые фотографии из инструментов, которые не были представлены здесь, или мы думаем, что некоторые инструменты должны выглядеть по-другому, чем здесь.



-Щуп для проверки зазора в прерывателе распределителя и искрового зазора в свечах зажигания - Мы считаем, что, вероятно, она должна выглядеть следующим образом:



https://dl.dropboxusercontent.com/u/94770322/klucze%20kierowcy/Zdjecie-EHNGIXOC-D.jpg





Пластинка для зачистки контактов прерывателя распределителя- На этом форуме эта фотография, где его элемент выполнен из металла:



https://dl.dropboxusercontent.com/u/94770322/klucze%20kierowcy/19%25205~1.JPG



Я не уверен, но у меня ощущение, что внутри производства лет, этот элемент был сделан из пластика и дерева - более поздние годы производство, металл - первые годы производства:



https://dl.dropboxusercontent.com/u/94770322/klucze%20kierowcy/Zdjecie-DUWYB34M-D.jpg



http://imageshack.us/photo/my-images/854/cimg1263.jpg/



http://imageshack.us/photo/my-images/9/cimg1883rn.jpg/



Зубило 15х60х150:



старая версия



http://imageshack.us/photo/my-images/801/cimg1933z.jpg/



новая версия:



https://dl.dropboxusercontent.com/u/94770322/klucze%20kierowcy/CIMG1954.JPG



 Ключ пробок редукторов мостов и РК (квадрат 10)- Я думаю, что этот инструмент должен иметь логотип:



http://imageshack.us/photo/my-images/11/cimg1925z.jpg/



Ключ пробки сливного отверстия отстойника фильтра грубой очистки:



старая версия:



http://imageshack.us/photo/my-images/195/cimg1923r.jpg/



новая версия:



http://imageshack.us/photo/my-images/40/cimg1258m.jpg/





Молоток со старым логотипом 500г / 0,5:



Для ГАЗ-69М он имеет новы логотип,и он имеет маркировку A3:



http://imageshack.us/photo/my-images/203/cimg1928k.jpg/



http://imageshack.us/photo/my-images/163/cimg1929x.jpg/



Отвертка большая - Я не знаю, как она должна выглядеть (вероятно, я старая версия ручка была сделана из дерева, в новой версии это было сделано из пластика). Но из каталога я знаю, размер его:  250  x 14



Отвертка малая - Я не знаю, как она должна выглядеть (вероятно, я старая версия ручка была сделана из дерева, в новой версии это было сделано из пластика). Но из каталога я знаю, размер его:  175  x 7





Многие инструменты для ГАЗ-69М по-прежнему большая загадка для меня. Они имеют разные каталожные номера, чем те же инструменты, в каталогах для стандартного ГАЗ-69.
Многие эти инструменты имеют те же номера каталогизации как инструменты для МАЗ-500 с ранних лет производства. У кого-нибудь есть этот грузовик? Или может быть знаете, кто имеет инструменты для этого грузовика, или который является экспертом из этой грузовик - Я буду очень благодарна за любую помощь в этом вопросе.





Здесь, как и вопрос от меня. Кто-нибудь может сказать мне больше об этом насос для шин:



http://imageshack.us/photo/my-images/703/2sbt.jpg/



http://imageshack.us/photo/my-images/571/nl99.jpg/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А-3 не логотип завода-изготовителя, а обозначение молотка по старому ГОСТу.

В последние годы применялся молоток с логотипом ЗТС (И108-3901000):




Отвёртка В175х0,7 (И7-3901000-Б или 11-17087-А):




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно, я не говорю, что A3 является логотип, только я говорю, что молот для ГАЗ-69М, по моему мнению должны иметь новый логотип Pavlowsk, и Марк A3 - это написано в каталоге ГАЗ-69М



https://dl.dropboxusercontent.com/u/94770322/GAZ%2069M/gaz69m%202.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Gazon - у вас есть фото этого отвертку в лучшее разрешение?
Можете ли вы сказать мне, ширина металла, лезвие'' и общей длиной, что отвертки?



https://dl.dropboxusercontent.com/u/94770322/18.bmp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Моя версия:

до 1960: М-17090-А с логотипом АИ,

1968: И108-3901000-А с логотипом П,

1971: И108-3901000 с логотипом ЗТС.

Кстати: инструмент изготавливался не в Pavlowsk, а в Павлово.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Gazon - у вас есть фото этого отвертку в лучшее разрешение?

Можете ли вы сказать мне, ширина металла, лезвие'' и общей длиной, что отвертки?



https://dl.dropboxusercontent.com/u/94770322/18.bmp





Другого фото, к сожалению, нет.

Длина отвёртки 175, толщина лезвия 0,7, ширину лезвия скажу позднее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Таким образом, с измерениями, похоже маленькая отвертка -  И7Д-3901000
