Шоферский инструмент

[Gazon 99]

Малых отвёрток было две.

Ранняя И7-3901000-Б с деревянной рукояткой и логотипом АИ.

Поздняя И7Д-3901000 с пластмассовой рукояткой и логотипом П.

На моём фото - отвёртка ранняя.



Ширина лезвия - 8мм.

[Martin69 71]

Подскажите пожалуйсто размеры инструментальных сумок!

[Maxx1969 2 735]

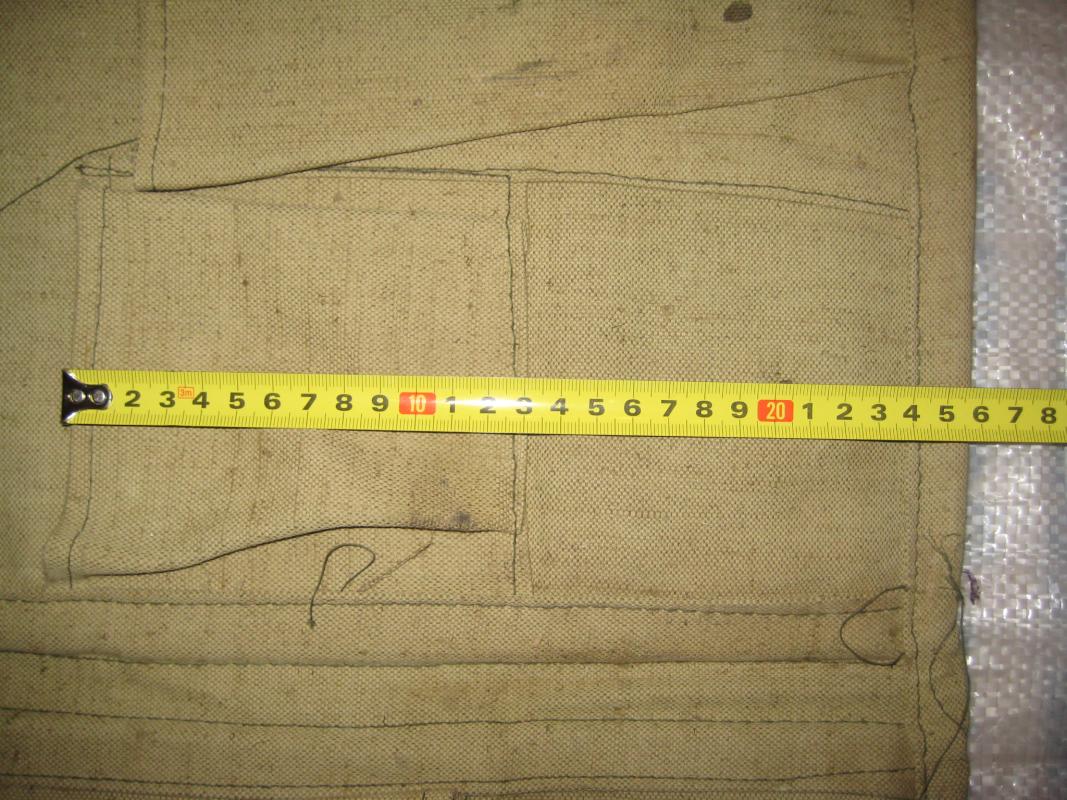

Вот большая..

[Martin69 71]

На днях попался вот такой ключик, имеет он место быть или это чей то колхоз?

Изменено 17 декабря 2013 пользователем Martin69

[Martin69 71]

Наткнулся на рынке на ткие ключи!

Вместо завода изготовителя номер части

[deryabin.docha 699]

На днях попался вот такой ключик, имеет он место быть или это чей то колхоз?

Если не ошибаюсь-прямоугольная прорезь на ключе-для поворота зксцентриков регулировки торм. колодок УАЗ ,накидной на 24-для стопр.гаек зксцентриков...

[Gazon 99]

На днях попался вот такой ключик, имеет он место быть или это чей то колхоз?

Ключ отстойника ФГО и опорных пальцев колодок тормоза.

ИП-3901180

Им комплектовались ГАЗ-69(А) самых последних лет выпуска.

[Газ-АА 278]

 От 67-го - ЗАТИ  штамп .

Маркировка(клеймо) на пятке насоса не имеет отношения к производителю маркировавшему свою продукцию буквами ЗАТИ.

В период с начала работы завода и до перехода на маркировку АИ, на продукцию наносились только буквы ЗАТИ, в различном графическом исполнении штампа и различными шрифтами.

[Gazon 99]

Маркировка(клеймо) на пятке насоса не имеет отношения к производителю маркировавшему свою продукцию буквами ЗАТИ.

В период с начала работы завода и до перехода на маркировку АИ, на продукцию наносились только буквы ЗАТИ, в различном графическом исполнении штампа и различными шрифтами.

Есть разбивка по годам различий маркировки ЗАТИ?

[Газ-АА 278]

Есть разбивка по годам различий маркировки ЗАТИ?

Основываясь на внешнем виде клейм ЗАТИ, степени износа предмета и степени схожести с атрибутированными и датированными уважаемыми коллегами предметами иных производителей, многие десятки предметов шоферского инструмента, который я целенаправленно собирал для шоферской сумки Газ-АА 1939г.в. я бы осмелился хронологически расставить так



- поле штампа - горизонтальный ромб, с ромбовидной рамкой внутри, с буквами ЗАТИ внутри рамки. Буквы разделены точками. Шрифт похож на греческий

- идентично первому за исключением точек между буквами

- поле штампа - прямоугольник. Буквы ЗАТИ разделены точками, греческий шрифт

- идентично первому за исключением точек между буквами

- поле штампа - прямоугольник. Буквы ЗАТИ исполнены каким то отечественным кириллическим шрифтом

- поле штампа отсутствует, буквы ЗАТИ исполнены кириллическим шрифтом отличным от первого варианта



По моему мнению, периоду конца 30-х соответствует следующий вариант поле штампа - прямоугольник. Буквы ЗАТИ, греческий шрифт

[Gazon 99]

Продолжим.

ЗАТИ существовал с 1932 по 1952.

Есть следующие образцы маркировок:



Если я правильно понял, на фото маркировки разновидностей 1, 3, 4 и 5.

Если я ещё раз понял правильно, маркировка 3 - 1939 год.

Есть фото маркировок 2 и 6?

И, всё-таки, как привязать шесть разных маркировок с двадцати годам выпуска?

[Газ-АА 278]

... И, всё-таки, как привязать шесть разных маркировок с двадцати годам выпуска?

Я, расставляя варианты штампов в последовательность руководствовался

- присутствием варианта штампа в аутентичном слое при раскопках в лесу

- предположением, что первичный штамп был наиболее изящным, насыщенным деталями и

смена штампов шла в сторону упрощения

Так как мне ни разу не встретился в лесу вариант маркировки 4-5-6, я сделал предположение

о том, что вариант 3 является последним довоенным, который, вероятно, производился

как минимум до 1945 года.

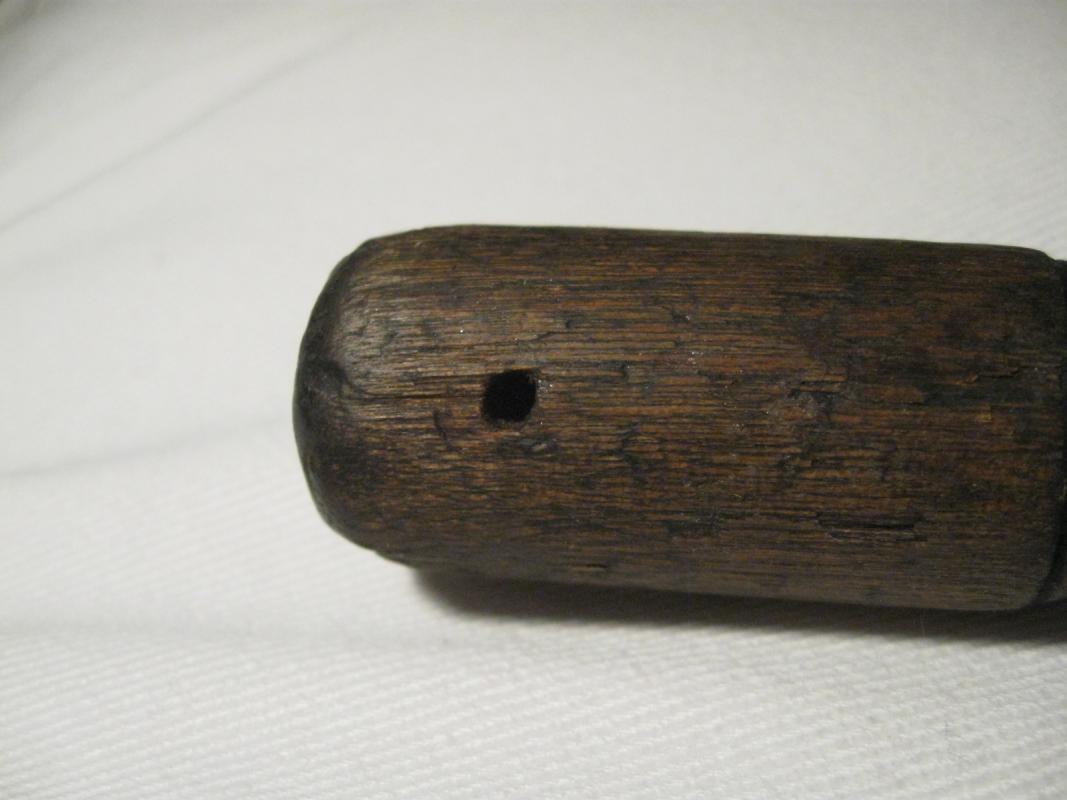

Предлагаю вниманию коллег вновь обретенную мною отвертку с штампом А - И

Как считаете, какому году производства соответствует данный экземпляр?

Интересно, как можно распределить по годам производства следующие варианты штампа



- А - И (тире между буквами)

- А.И(точка между буквами)

- АИ(буквы без ничего между)

- АИ в скобках

Изменено 9 февраля 2014 пользователем Газ-АА

[Gazon 99]

Добавь в вопрос АИ в скобках.

[jankel 790]

Я уже один раз пробовал обратиться в около заводские структукры по вопросу производства инструмента на Павловском заводе по годам.Попробую туда выбраться в скором времени и попытать счастье на заводе собсвенной персоной .Владимир Витальевич ,а может письменное обращение изготовить от общества и зарегистрировать его в канцелярии ?Ведь очень нужная и я бы сказал историческая информация,и конечно попробую ещё раэ ,но один раз вежливо отмахнулись.За Эти дни приобрёл три ключа АИ.Позвонил товарищам из г Павлово и узнал,что завод постигла учесть Югославии-завод развалился на различные предприятия .

Изменено 9 февраля 2014 пользователем jankel

[Газ-АА 278]

4 месяца активных поисков и я стал обладателем молотка с маркировкой производителя - АИ и маркировкой типа изделия - А 3

Общая длина ручки - 330мм

Сечение ручки на конце - 39 х 22мм

Сечение ручки у головки - 33 х 20мм



[ODI72 448]

Съёмник шкворня и разводной ключ. На съмнике маркировка АИ в контуре. Буквы вместе.  На ключе, без контура. Буквы через тире.



По дате изготовления ключа ничего сказать не могу. Попал ко мне случайно.

Съёмник был в комплекте инструмента ГАЗ-69 Р-104 1962 г.в.

Изменено 29 марта 2014 пользователем ODI72

[Gazon 99]

Дима, предлагаю следующие типы маркировок АИ:

1) с тире или без тире,

2) в рамке в виде скруглённого прямоугольника,

3) в углублении (поле) в виде овала,

4) в углублении (поле) в виде окружности,

5) без рамки и без поля.

Получается восемь разновидностей.

У меня есть фото четырёх: тире-рамка, тире-овал, без тире-окружность, без тире-без рамки и без поля.

У тебя вижу ещё: без тире-рамка.

Итого видим пять.

Ещё три есть?

Изменено 29 марта 2014 пользователем Gazon

[ODI72 448]

Есть ещё рожковый ключ, бородок, пусковая рукоятка. Сфотаю, выложу (Ключ неизвестного года. Бородок и рукоятка тож. 62 года)

Изменено 29 марта 2014 пользователем ODI72

[Gazon 99]

Дима!

Не могу согласиться с тем, что инструмент с маркировкой АИ выпускался в 1962 году.

Я тебе уже об этом писал.

С разновидностями маркировок ты согласен?

[ODI72 448]

Согласен.

Кстати, есть рожковый ключ с одной буквой А в окружности. Имеет ли он отношение к Павловску? Буква по форме похожа  как  на маркировках АИ.

Изменено 30 марта 2014 пользователем ODI72

[jankel 790]

На одном из ключей нашёл чётккий прямоугольник с АИ без чёрточки,и чёткий прямоугоьник с А-И на другом ключе.

Изменено 31 марта 2014 пользователем jankel

[jankel 790]

Согласен.

Кстати, есть рожковый ключ с одной буквой А в окружности. Имеет ли он отношение к Павловску? Буква по форме похожа  как  на маркировках АИ.

предполагаю ,что ключ произведён в Арефино  вачского р-на  нижегородской обл- это около Павлово.

[Gazon 99]

Не согласен категорически.

Арефинский завод "Труженик" сначала имел логотип АТЗ, позднее -  букву П, пронзённую стрелой.

Попутное замечание: тема инструмента никогда не будет раскрыта полностью из-за своего невысокого интереса среди широких народных масс.

Поэтому предлагаю впредь все сообщения в этой теме сопровождать фото.

Тогда, может быть, что-то сложится...

По поводу буквы А на ключах.

Часто встречается на неплохих ключах А, Ф, D (на мелких) и другие.

Частная версия: завод с неплохими технологическими возможностями выполнял заказ чужого ведомства по производству ширпотребного инструмента.

Опровергайте...

[ODI72 448]

Ключ действительно мелкий 12х14 и отменного качества.

[Газ-АА 278]

Ещ вариант клейма АИ
