Нужен чертеж планшайбы для установки суппорта 3160 на передний гражданский мост.

[triker 468]

Здравствуйте.Поделитесь, у кого есть, чертежом планшайбы для установки суппорта 3160 на передний гражданский мост.

Заранее благодарен.

[TIGER 508]

Где-то такую видел

[triker 468]

Где-то такую видел

Это,видимо, планшайба Газелевского суппорта.По размерам не бьет.

[Кукурузник 0]

А на военный мост чертежика нет ни у кого?

[TIGER 508]

Вот с УазБуки на военный мост:

[Кукурузник 0]

Извиняюсь за низкую степень осведомленности,но

на перед и на зад, они одинаковые?

[E_Gor 210]

А на военный мост чертежика нет ни у кого?

Есть в продаже готовые комплекты. У меня установлен ОТАД. По эксплуатации ничего не скажу, еще не эксплуатирую.

[TIGER 508]

Извиняюсь за низкую степень осведомленности,но

на перед и на зад, они одинаковые?

По идее, одинаковые, но месту можно подогнать всегда. Можно назад поставить суппорта от Волги, а тормозные диски от Нивы. Если не будет подходить, то используют кольцо-проставку или шайбы на каждую шпильку. Или купить готовые, как советует Е_Gоr. Допустим вот здесь :WWW.3160.RU.

[Renegat 285]

Чертежа под 3160 у меня нет,но экскиз где-то был,поищу...

Фото пока выложу.

[triker 468]

Чертежа под 3160 у меня нет,но экскиз где-то был,поищу...

Фото пока выложу.

Вот это здорово! Буду ждать.Спасибо!

[TravelGaz 54]

Тоже актуально. Ищу чертеж под суппорт 3160 на передний военный мост.

Везде в продаже в основном на волговский-газелевский суппорт.

Изменено 1 августа 2013 пользователем TravelGaz

[andrey@ 3]

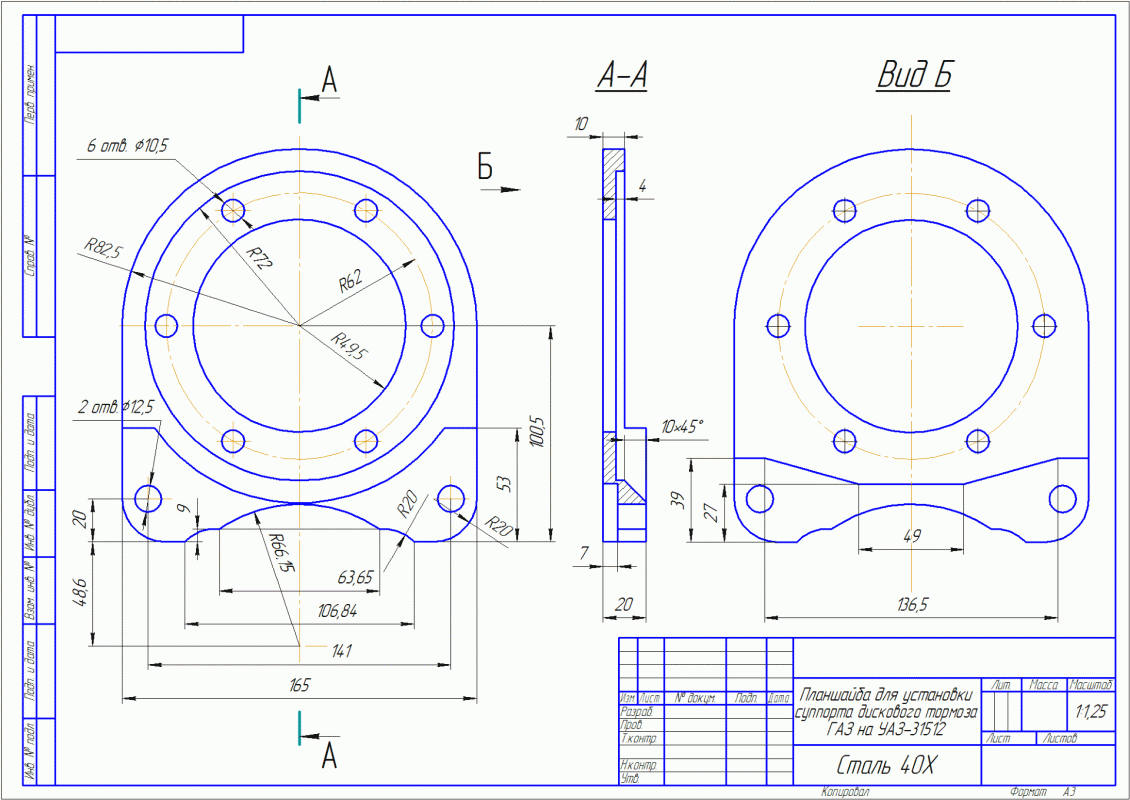

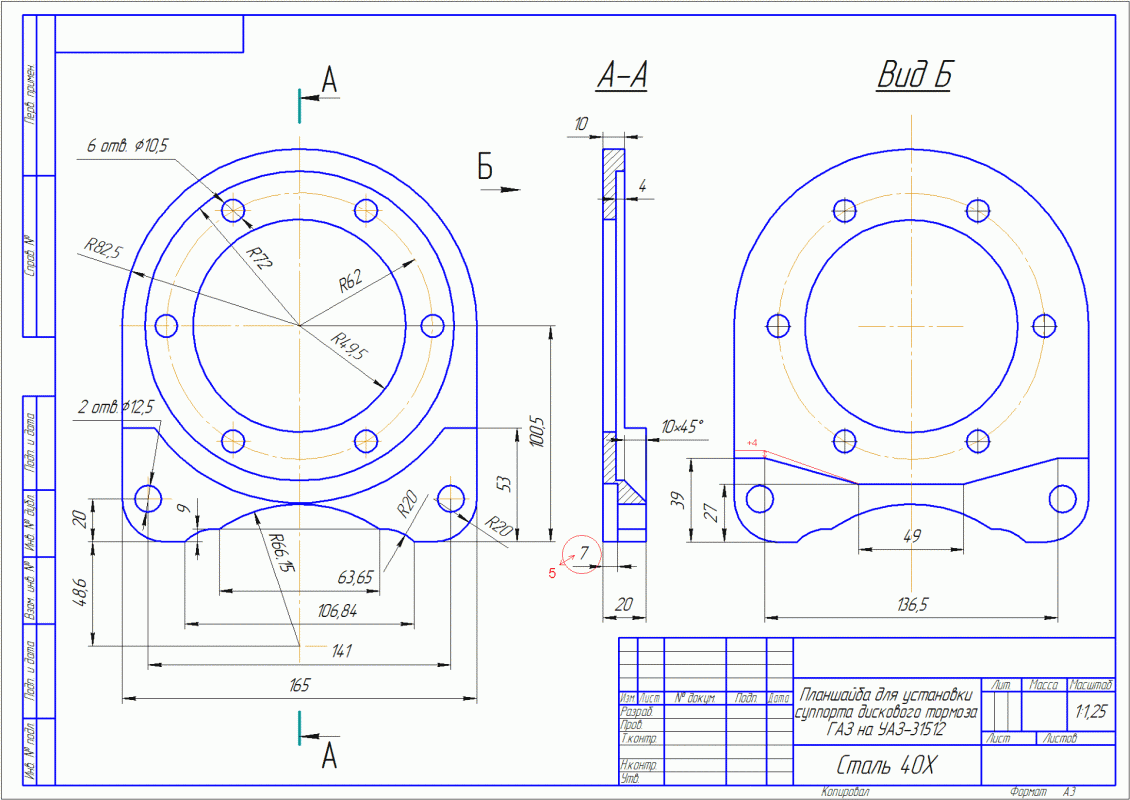

Вот такую я делал себе под суппорт ГАЗель но пришлось делать маленькую доработку для более идеальной установки суппорта. Доработка указана красным на чертеже.

[TravelGaz 54]

Андрей спасибо. Это чертеж под военмост? Дело в том, что ищу чертежик именно под суппорт 3160/Хантер, на худой конец этот буду перерабатывать.

[andrey@ 3]

У меня такие планшайбы стоят на гражданских мостах и спереди и сзади. Хочу сказать они превосходно себя чувствуют. Правда они под ГАЗелевский суппорт. Не подумайте я не навязываю свое мнения просто констатирую факт.

[korneew 4]

Андрей спасибо. Это чертеж под военмост? Дело в том, что ищу чертежик именно под суппорт 3160/Хантер, на худой конец этот буду перерабатывать.

чертеж почти подходящий, только у патриотвского суппорта чуть меньше расстояние между отверстиями под суппорт, можно замерить по суппорту и немного нижнюю выемку доработать, можно болгаркой, иначе не садится суппорт
