Товарищи разрешите присоединиться к вам со своим БРДМчиком, ведь он почти ровесник ГАЗ-69 (Серийно БРДМ-2 производился с 1963 по 1989 год) только выпускался чуть подольше, и доводилось им обоим с честью нести службу в Советской Армии бок о бок.



Мечта стать владельцем бронемашины у меня с самого детства (когда все в песочнице катали игрушечные самосвалы и легковушки я игрался с игрушечным БТР-60ПБ).   :)

Чтобы приблизить мечту стал конструктором Многоцелевых колесных и гусеничных амфибийных машин, но мечта приблизилась только теоретически )))

И вот в 2012 году я стал владельцем БРДМ-2, к сожалению в прошлой жизни он был ЗРК СТРЕЛА-1



вот каким он должен быть






а вот таким его получил я




и начались раздумья в каком виде его реставрировать, как ЗРК либо как пулеметный???

Мысль что либо отрезать, вырезать и тд даже в кошмарных снах не приходила.

сейчас происходит процесс осмысливания концепции реставрации и подборка необходимых и недостающих материалов, узлов и агрегатов

к сожалению бронекорпус СТРЕЛЫ имеет существенные конструктивные отличия от обыкновенного БРДМ, такие как отсутствие доп катков, отсутствие танковой панорамы, отсутствие боковых приборов наблюдения, люки командира и механика водителя расположены симметрично, установлены кожухи на всех внешних световых приборах ( кто знает зачем на всех ЗРК световые приборы в кожухах ?), на морде два крюка для буксировки на плаву а не один, топливные баки вынимаются через отсек вентиляторов , а не через дверки в корме (от года выпуска не зависит в случае с ЗРК), и еще множество мелких отличий перечисление которых займет целую страницу.

Потихоньку начал обрастать необходимыми аксессуарами )

машинка Ракова

post-23726-0-38904000-1411552686_thumb.jpgpost-23726-0-32975600-1411552698_thumb.jpg post-23726-0-48057900-1411552722_thumb.jpg



ленты post-23726-0-87693100-1411552770_thumb.jpg

коробки от ПКТ post-23726-0-96882600-1411552804_thumb.jpg

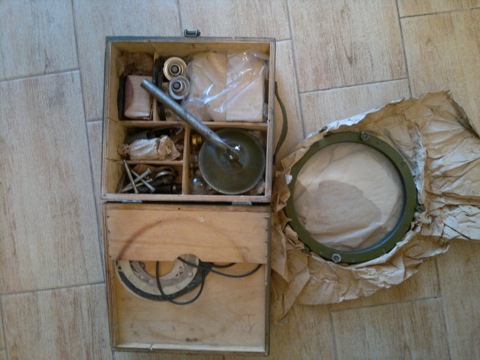

различные ЗИПы











Изменено пользователем kmshik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Световые приборы в кожухах,не только на ЗРК,а на всей колесно-гусеничн.бронированной технике..так зампотех на попке волосы бы драл,как зольдаты СА,их бы отдирали об всякие препятствия..)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

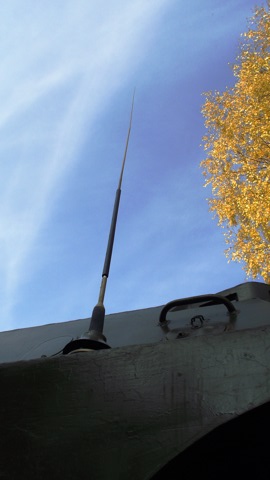

потихонечку появляются различные аксесуары )

Р-107М

р-159м

р-159



Р-853



можно послушать авиацию



АШ-4





родная р-123 ждет своего часа а вместо нее установлена р-173


установил навигационную аппаратуру ТНА-2Б

сейчас в поисках КВ радиостанции р-163(168)-100к

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

 CARS подарил мне ДП-3Б который был немедленно установлен на свое законное место.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-23726-0-91389900-1411556634_thumb.jpg post-23726-0-24859500-1411557663_thumb.jpg

Световые приборы в кожухах,не только на ЗРК,а на всей колесно-гусеничн.бронированной технике..так зампотех на попке волосы бы драл,как зольдаты СА,их бы отдирали об всякие препятствия..)))

я не про защитные решетки а именно кожухи глянь на фотках световые приборы просто БРДМ и СТРЕЛЫ

Изменено пользователем kmshik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

машинка потихоньку обрастает незаметными но нужными мелочами

ИК светофильтры и СМУ


обратите внимание как хорошо видет работающую ИК фару матрица цифровой камеры.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

пересмотрев кучу фоток понял что у меня не хватает кожуха карданного вала лебедки который спасибо КОМАРу был успешно найден




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-23726-0-04896400-1411558569_thumb.jpg post-23726-0-97484400-1411558619_thumb.jpg

колпаки воздухопритока, и крышки воздухотводов поднимаются и опускаются с помощью электромотора с червячным редуктором соединенного с ними системой тяг и рычагов, у меня электромотора не было но он был найден и установлен.

но при подключении ничего не заработало. Ну думаю щетки зависли

, начинаю разбирать стык корпуса, гайки и головки винтов залиты лаком. Скалываю лак откручиваю первый винт и .... из мотора тече ржавая водичка ((( , а моторчик безумно редкий и нигде больше не применяется. Кстати такой же редкий и насос гидросистемы так же применяющийся на СУ-24 и ИЛ-96.(у насоса торцевой зазор в шестренях выбирается специальной подпружиненной фигурной шайбой).

post-23726-0-74802300-1411559713_thumb.jpg  но и эта трудность разрешима очень хороший человек обещал помочь и достать такой же )) а этот попытаюсь отреставрировать.

Изменено пользователем kmshik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-23726-0-25858800-1411560106_thumb.jpgТПУ Р-124

пойдет для р-123

а для р-173 нужно  р-174

шлемофоны ТШ-4 разъем 5 контактов к р-124 не подходит опять же надо Р-174 )))




Изменено пользователем kmshik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах


р-159 тоже соответствует годам службы БРДМ-2

Р-159 по современнее и полегче чем р-107м (я ради удовольствия и эксперимента посадил товарища в броневик выдал ему шлемофон а сам одев на спину р-107м пошел быстрым шагом как можно дальше  :bye: поддерживая с ним устойчивую радио связь , поняв что так дело не пойдет вернулся, сел на велосипед, (вы бы меня со стороны видели ) фотка есть обещаю выложить фото радиста велосипедиста  :help:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

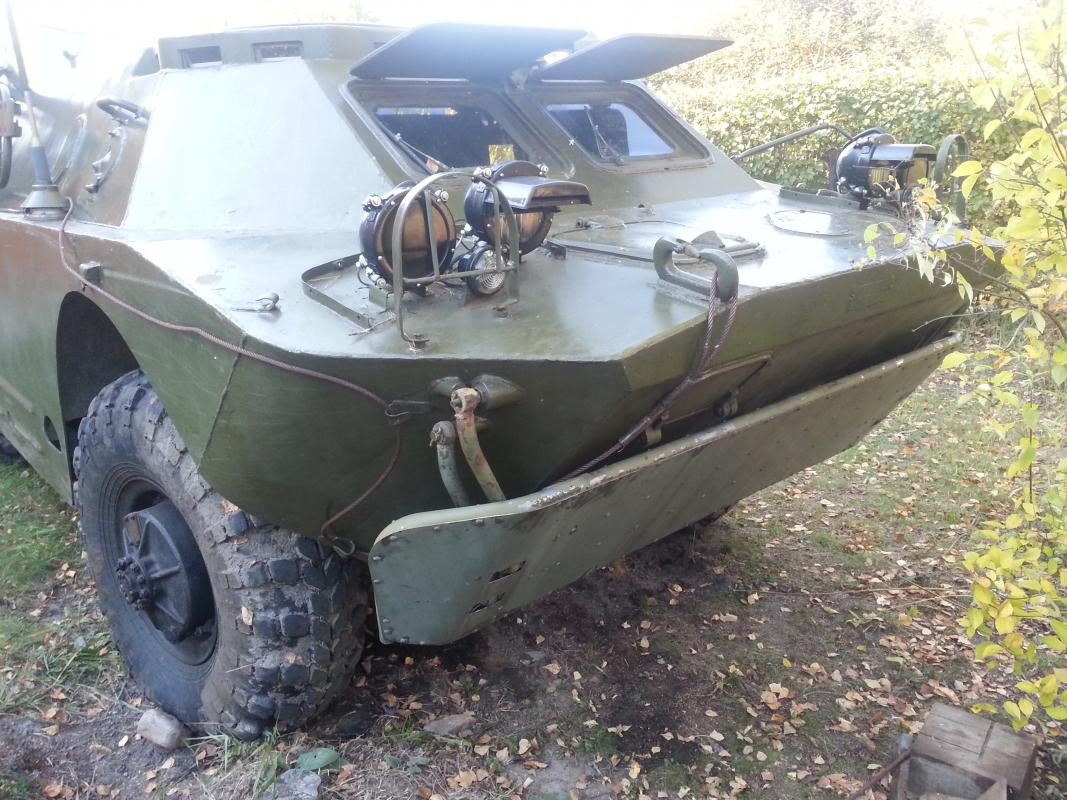

ура у меня теперь есть волноотбойник

примеряю






за неделю немного приспустили колеса правого борта (забыл закрыть колесные краны)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

запас топлива возить где то надо так как по бортам корпуса место занято примерил канистры на корму (если пустые добавит плавучести  :prankster: )



 потом еще и вторую симметрично повешу

заодно и номер немного закрывает (так загадочней вроде он есть а вроде его и нет :o )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня на такой пепелац есть редуктор на раздатку и ком на средние колеса. Когда уменьшал вес его родной раздатки остались лишними в процессе работ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

если не секрет а зачем вес уменьшали? а то тут по непроверенным данным арзамасский завод при модернизации ямз 236 втыкает вопрос как он с ним плавает? ну ладно еще с Минским дизелем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ооо ничего себе она же как у газ 66+ редуктор который разворачивает направление вращения

Изменено пользователем kmshik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А канистры сзади ставить на такой машине нельзя, плоскими станут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну я аккуратно ) там спереди вобще нежнейший волноотбойник алюминиевый и потом были и сканистрами в этих местах штатно .

Изменено пользователем kmshik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Класс у меня тоже был почти мой личный.Но.уехал воевать правда обещали вернуть после победы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кожухи на фарах от удара реактивной струей запускаемой ракеты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Кожухи на фарах от удара реактивной струей запускаемой ракеты.

Была такая мысль ))) значит правильно догадывался

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

у моего товарища из Луганска броник тоже воюет где то ((
