Радиостанция Гранит на ГАЗ-69

Рекомендованные сообщения

Впервые в Интернете!
сканирование dottor
Помещаю здесь ссылку на документ для тех, кто хочет строить гражданский радиофицированный ГАЗ-69.

В приложении - картинка, посвящённая ГАЗ-69, из нижеупомянутого документа.

"Симплексные абонентские УКВ радиостанции серии "Гранит" Техническое описание и инструкция по эксплуатации"
Заказ 447-75 Ш

В отличном качестве http://f-bit.ru/526327 - 172 МБ
В сильно пожатом виде http://f-bit.ru/526324 - 7 МБ

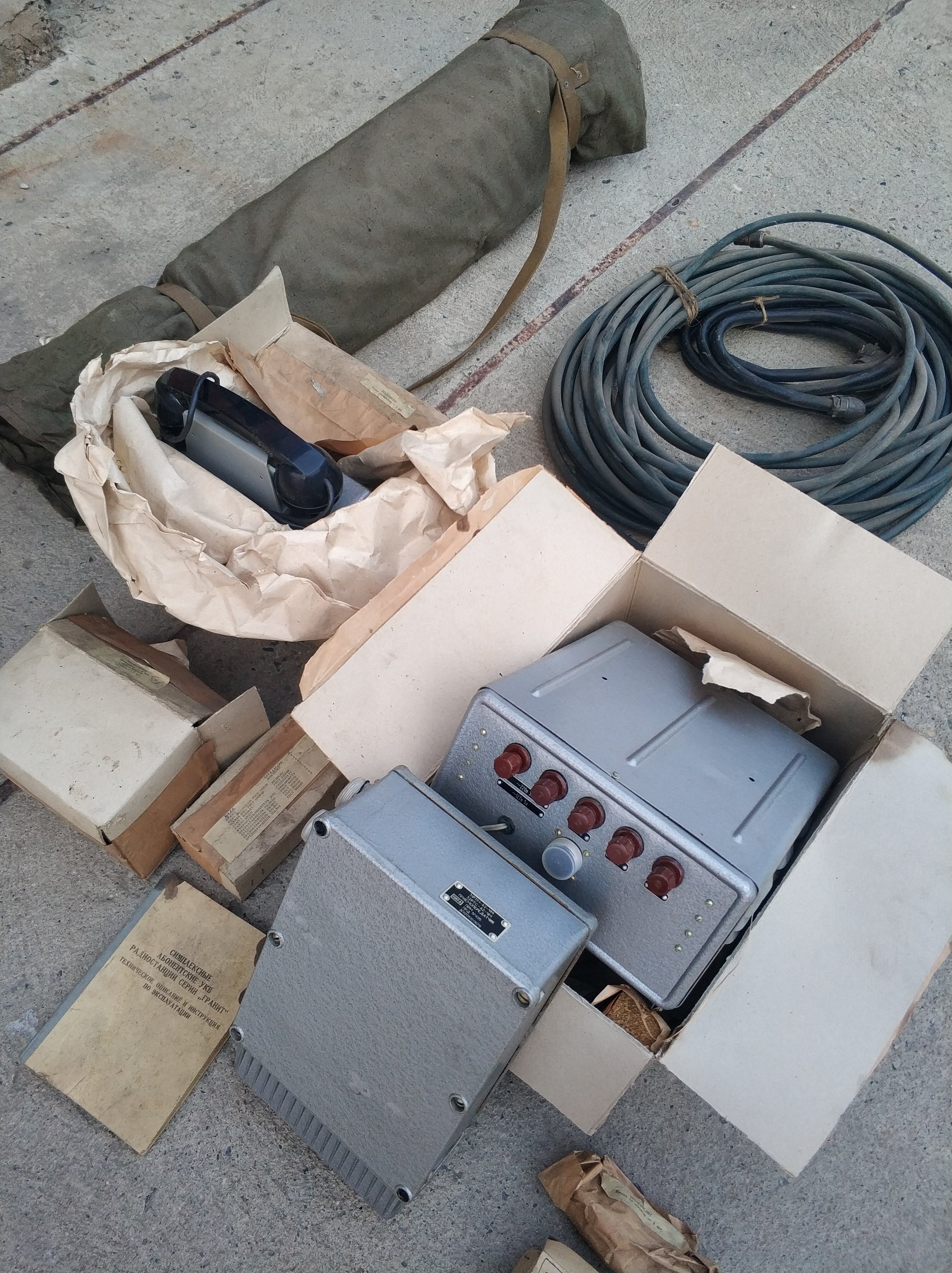

В СССР и России множество радиостанций назывались "Гранит". Конкретно эти - большие, возимые и стационарные, для Народного Хозяйства, включая автомашины скорой помощи и сельхозтехнику.

Упомянутые аппаратура и техника:
 - радиостанция 1РТМ-А2-ЧМ-М;
 - радиостанция 31РТМ-А2-ЧМ;
 - радиостанция 26РТС-А2-ЧМ-М;
 - радиостанция 32РТС-А2-ЧМ;
 - автомашина "Волга";
 - автомашина "ГАЗ-51";
 - автомашина "ГАЗ-69";
 - трактор "ДТ-75";
 - трактор "К-700".

Функциональные элементы (модули):
 - Г1-5 - генератор ШЫ2.210.003 Сп;
 - Г1-7 - генератор ШЫ2.210.002 Сп;
 - ОГ-4 - ограничитель ШЫ2.217.000 Сп;
 - У-1 - умножитель ШЫ2.208.000 Сп;
 - К-9 - усилитель ШЫ2.034.012 Сп;
 - К-1 - усилитель ШЫ2.031.000 Сп;
 - УМ-3 - усилитель ШЫ2.034.017 Сп;
 - Д-3,4 - фильтр нижних частот ШЫ2.067.099 Сп;
 - ФМ-2 - модулятор ШЫ2.081.001 Сп;
 - С-1 - смеситель ШЫ2.206.000 Сп;
 - ДС-1 - дискриминатор ШЫ2.204.000 Сп;
 - Н-1В - усилитель ШЫ2.032.000 Сп;
 - Н-5 - усилитель-ограничитель ШЫ2.032.004 Сп;
 - НО-4 - усилитель ШЫ2.032.005;
 - Г1-10 - генератор ШЫ2.210.021 Э3;
 - Г1-11 - генератор ШЫ2.210.022 Э3.
