Ищу чертежи кабины ГАЗ ММ В

[Андрей с Сахалина 440]

Всем спасибо за ответы!

[Андрей с Сахалина 440]

Еще ищу чертежи или размеры "квадратных" крыльев и "боковинки" кабины

[Region-73 1 170]

Есть крылья готовые уже, нарезали. С пожарки снимали замеры.

[Region-73 1 170]

Меня весьма заинтересовала информация о цельнодеревянных кабинах и вот просматривая ЕВАУ, я наткнулся на любопытный экземпляр Форд-А. Обратите внимание на пол, может быть то, что передков кабины сохранилось значительно больше, чем их оснований и вызвано тем, что пол кабины был цельнодеревянным?

[в535в 84]

Сечение продольных элементов пола

[jano 92]

???

[МММ 9 498]

???

Только завтра могу померить... Глебыч должен знать, у него раздербаненая стоит во дворе....

[Андрей с Сахалина 440]

Всех приветствую!  Подскажите габаритные размеры кузова ММ-В, какие стояли стремянки, шарниры борта. как крепились доски кузова и их размеры(высота, глубина паза) В общем интересует вся информация о кузове. И как крепился тент. Заранее спасибо за ответы. Если у кого то есть фурнитура-шарниры (только не гнилье!). затворы кузова и прочее, то готов приобрести . Так же нахожусь в поисках чертежей квадратных крыльев.

[jano 92]

крылья  ... Titanik прислал мне рисунки

[Region-73 1 170]

Отличные крылья! Через недельку еще кронштейн для второго крыла приедет и будет то что нужно!

Изменено 24 декабря 2014 пользователем Titanik

[Андрей с Сахалина 440]

всех приветствую! Прислали кое что по кузову. с полуторки?

-не знаю что такое

- тоже не знаю куда ставить

[Андрей с Сахалина 440]

-тоже не знаю куда ставить

Шарниров почему то 13 штук

[аллигатор 1 633]

 Андрей,на этом рисунке  по кузову многое видно. На твоих фото в первой серии закидки и крюки от полуторки.  Кронштейн  на среднем фото от от петли заднего борта.Должно быть ещо два. Они прикручиваються к  задней крайней доске грузовой платформы.

[Андрей с Сахалина 440]

Есть такие ешо)

[в535в 84]

На первом фото половинка навеса бокового борта крепилась снизу к полу кузова на втором заднего борта.В журнале М-Хобби чертежи правдивие чем в моделисте конструкторе.

Изменено 22 января 2015 пользователем в535в

[Андрей с Сахалина 440]

А навесы На АА и ММ различаются?

[Андрей с Сахалина 440]

Теперь понятно зачем эти уголки на раме

[в535в 84]

Навесы одинаковые вплоть до упрощённого кузова.

[в535в 84]

Андрей я тебе книжечку на почту скинул полистай на досуге.

[Андрей с Сахалина 440]

Спасибо. Прекрасная  книжка!

[Region-73 1 170]

Навесы одинаковые вплоть до упрощённого кузова.

Стойки бортов может быть и одинаковые, а вот петли отличались. Были штампованные, как в этой теме, а так же были и состоящие из двух металлических пластин, завитых в кольцо.

[Восход 134]

Стойки бортов за все время производства менялись, и не раз....Удалось насобирать несколько десятков...

Вот последний привоз из Вязьмы. Такой формы запорного крюка на фотографиях нигде не встретил, но на вид он заводского исполнения.





Самая нижняя стойка от АА - она же самая короткая. Две средние стойки уже от Газ-ММ довоенного/военного выпуска (как видите они уже немного длиннее, миллиметров на 20...25. Скорее всего и борта на ММ чуть нарастили, по сравнению с АА). И самая верхняя стойка от послевоенного Газ-ММ, она еще длиннее.



Три нижних почти одинаковые, только отличаются тем, что в средних ухо расположено пониже. А верхняя отличается координально — в ней со всеми остальными совпадают только два верхних отверстия.







[в535в 84]

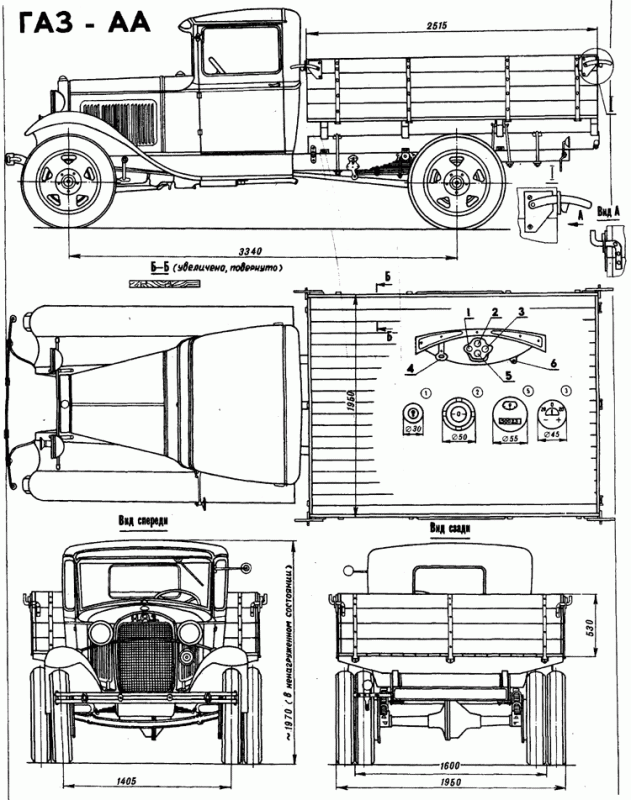

Не думаю что высота борта менялась вот страницы из послевоенного каталога все детали ГАЗ-АА.

[Газ-АА 278]

Стойки бортов за все время производства менялись, и не раз....Удалось насобирать несколько десятков...

Вот последний привоз из Вязьмы. Такой формы запорного крюка на фотографиях нигде не встретил, но на вид он заводского исполнения.





Самая нижняя стойка от АА - она же самая короткая. Две средние стойки уже от Газ-ММ довоенного/военного выпуска (как видите они уже немного длиннее, миллиметров на 20...25. Скорее всего и борта на ММ чуть нарастили, по сравнению с АА). И самая верхняя стойка от послевоенного Газ-ММ, она еще длиннее.



Три нижних почти одинаковые, только отличаются тем, что в средних ухо расположено пониже. А верхняя отличается координально — в ней со всеми остальными совпадают только два верхних отверстия.



Из моих умозаключений родившихся при разглядывании

- нескольких десятков элементов металлической фурнитуры бортовых кузовов Газ-АА/ММ в лесах/полях, на машинах и в гаражах коллег

- фотографий сделанных в довоенный период в СССР

- технической литературы по Газ-АА изданной в СССР и США

считаю правильным поделиться следующим:

- размеры бортового деревянного кузова Газ-АА с начала производства машины и до снятия с производства были неизменны. Подтверждается справочной литературой

  приводящей внешние и внутренние размеры кузова

- запирающие элементы были несколько раз изменены в угоду экономии металла и упрощению тех.процессов изготовления.

  первый вариант площадки крючка - прямоугольник(копия фордовского решения), второй(и последний) вариант - пятиугольник

  первый вариант крюка - вырубка из листа единой детали - ручка+зуб

  второй вариант крюка - вырубка из листа отдельно ручки и отдельно зуба и скрепление их в единую деталь двумя заклепками

  третий вариант крюка - вырубка из листа двух одинаковых деталей ручка+зуб и последующее соединение их кузнечной сваркой

  четвертый вариант крюка - вырубка из листа двух деталей - ручка+зуб и ручка с последующим соединением их кузнечной сваркой

Вариант номер один встречается и на прямоугольной площадке и на пятиугольной, а все остальные варианты, при условии крепления

ручки к площадке заводской заклепкой, встречаются только на пятиугольных площадках. Так что, я считаю, что самым ранним вариантом

следует считать - прямоугольная площадка с запором вырубленным из толстого листа как одна деталь.



Связи досок борта также встречаются разные. Основное отличие - нижняя часть петли. Самая старая конструкция - петля из трех деталей,

как бы левая и правая одинаковые петли(полоса с ушком) плюс стойка(полоса с ушком). Конструкция из двух деталей пришла на смену.



Свои выводы о возрасте деталей я в частности основываю на том, что более металлоемкие и простые решения мной были встречены вместе

с более трудоемкими в изготовлении и, одновременно, соответствующими фордовским чертежам профилями досок кузова - доска с зубом в половину

толщины и снятыми фасками. А подавляющее большинство модификаций было встречено вместе с остатками кузовов где фаски сняты не были.

Несмотря на то, что мне удалось встретить несколько крупных кусков кузовов Газ-АА в лесах в сборе, наиболее полную картину оригинального

борта кузова Газ-АА я получил рассматривая целый борт кузова Газ-АА в музее Обороны Ленинграда на Соляной улице в СПб.

[Андрей с Сахалина 440]

Всех приветствую! Хочу собрать кабину ММ В. Бак нашел. Ищу передок без бака. На обмен есть вот такая стеночка.
