Новодел кузовных деталей из Перми

[Gadji 85]

Тоже с размерами.

[Виктор 59 975]

Тоже с размерами.

Честное слово, не могу понять, куда эта деталь устанавливается. В каталоге я её пока не нашел... Здесь тоже не вижу http://www.gaz69.ru/ipb/topic/124277-vosstanavlivaem-v-original-69-j-v-pitere-byvshaia-r/?p=437013

Покажите её "в деле"...



Сегодня нашел таки свою рамку. По длине она на 20 мм короче крепления на ящике АКБ. Пока не разобрался от чего она.

Вообще теперь ориентир по размерам есть. Однако в советские времена выбор аккумуляторов был не велик. А вот какую рамку делать сейчас? Ну по длине еще куда ни шло, а вот по ширине? Она должна быть универсальной, подходить (налазить) на современные аккумуляторы. Интересно, какая ширина у них? Внешний размер и размер верхнего выступа. Возможно тоже унифицированная ширина? Кто что может сказать по этому поводу?

А вообще пойду в магазин с рулеткой...

[ODI72 448]

Честное слово, не могу понять, куда эта деталь устанавливается. В каталоге я её пока не нашел... Здесь тоже не вижу http://www.gaz69.ru/ipb/topic/124277-vosstanavlivaem-v-original-69-j-v-pitere-byvshaia-r/?p=437013

Покажите её "в деле"...



Сегодня нашел таки свою рамку. По длине она на 20 мм короче крепления на ящике АКБ. Пока не разобрался от чего она.


Вообще теперь ориентир по размерам есть. Однако в советские времена выбор аккумуляторов был не велик. А вот какую рамку делать сейчас? Ну по длине еще куда ни шло, а вот по ширине? Она должна быть универсальной, подходить (налазить) на современные аккумуляторы. Интересно, какая ширина у них? Внешний размер и размер верхнего выступа. Возможно тоже унифицированная ширина? Кто что может сказать по этому поводу?

А вообще пойду в магазин с рулеткой...

Да ладно... Всё есть в каталогах..



По рамке АКБ. Она в родне рассчитана на широкие карболитовые корпуса разборных АКБ с залитыми мастикой перемычками. Современные и уже и по высоте ниже. Тут только по примеру Стакана делать переходную пластину под родную рамку (либо новодел в точности повтор. оригинал). И это действительно правильный подход к реставрации. Городить новодел рамки под современные АКБ бессмысленно. Они зачастую не имеют плоской верхней привалочной поверхности, да и колхоз будет при любом раскладе.  Проще и правильнее применять тогда современные же крепления.

Изменено 4 июня 2015 пользователем ODI72

[Виктор 59 975]

Блин, вот с этой перекладиной спутал ))))

А перекладины нет,на которую крышка акб ложится!?





А крепление глушителя, поздний не сможете сделать?



Да ладно... Всё есть в каталогах..

Вот теперь понял, что это не "перекладина" от крышки АКБ :)

Сейчас буду разбираться с креплением глушителя...

[Виктор 59 975]



Сейчас буду разбираться с креплением глушителя...

Изготовить возможно, однако выштампованных ребер жесткости на уголках не будет.

Толщина обеих деталей 2,5 мм? Думаю, что 3 мм решит проблему жесткости угла. Раритетчики могут сделать ребро вручную, правда на 3-х мм изделии им придется повозиться... Ну или выдавят домкратом на прессе...

Какое будет мнение?

p.s. Стоимость пока не обсуждается, т.к. до нее еще далеко...

[Gadji 85]

Оди72, большое спасибо за размеры и ваше объяснения. По рамке аккумулятора полностью с вами согласен. А про ребро жёсткости, я знал что не получется, 3мм решит проблему. А я ребро жёсткости выдавлю, у меня пресс усилием 1000тонн.

Изменено 4 июня 2015 пользователем Gadji

[Виктор 59 975]

Тогда займусь

[Gadji 85]

Я первый, в очереди.

[федор нн 2]

Набор всевозможного кузовного железа отправлен к федор нн

Спасибо! Всё получил в лучшем виде!

[Павел Губанов 25]

Доброго времени суток. Ящик АКБ получил, дошёл в лучшем виде. Выглядит отлично. Надеюсь, скоро дойдут руки его установить.

[Виктор 59 975]

Задние углы кузова отправлены shooter

[Dmitros 0]

Добрый день!подскажите пожалуйста есть ли в наличии позиции 15 и 19?возможна отправка в Крым г.Симферополь?

[Виктор 59 975]

Добрый день!подскажите пожалуйста есть ли в наличии позиции 15 и 19?возможна отправка в Крым г.Симферополь?

Пишу в личку.

[Виктор 59 975]

Изготовлены первые 2 экземпляра рамки крепления АКБ.

Вернее это заготовка рамки. Именно заготовка для удешевления стоимости изделия.

Заготовка требует доведение до кондиции путем сварочных работ на одной боковой стороне и по углам.

Ушки для тяг в комплект не входят, они просты в изготовлении.



По размерам рамка подходит для большинства современных аккумуляторов, которые имеют стандартную ширину 172-175 мм. Ширина боковин по периметру рамки 10 мм. Высота рамки 22 мм. Длина рамки 290 мм, что соответствует длине ящика АКБ. Стандартные длины АКБ, подходящих для ящиков ГАЗ 69, 242 и 278 мм.

Считаю, что аккумуляторная батарея вполне надежно будет закреплена даже только по боковым сторонам (если АКБ короче рамки). Толщина металла рамки 2 мм, рамка достаточно жесткая даже без сварки по углам.

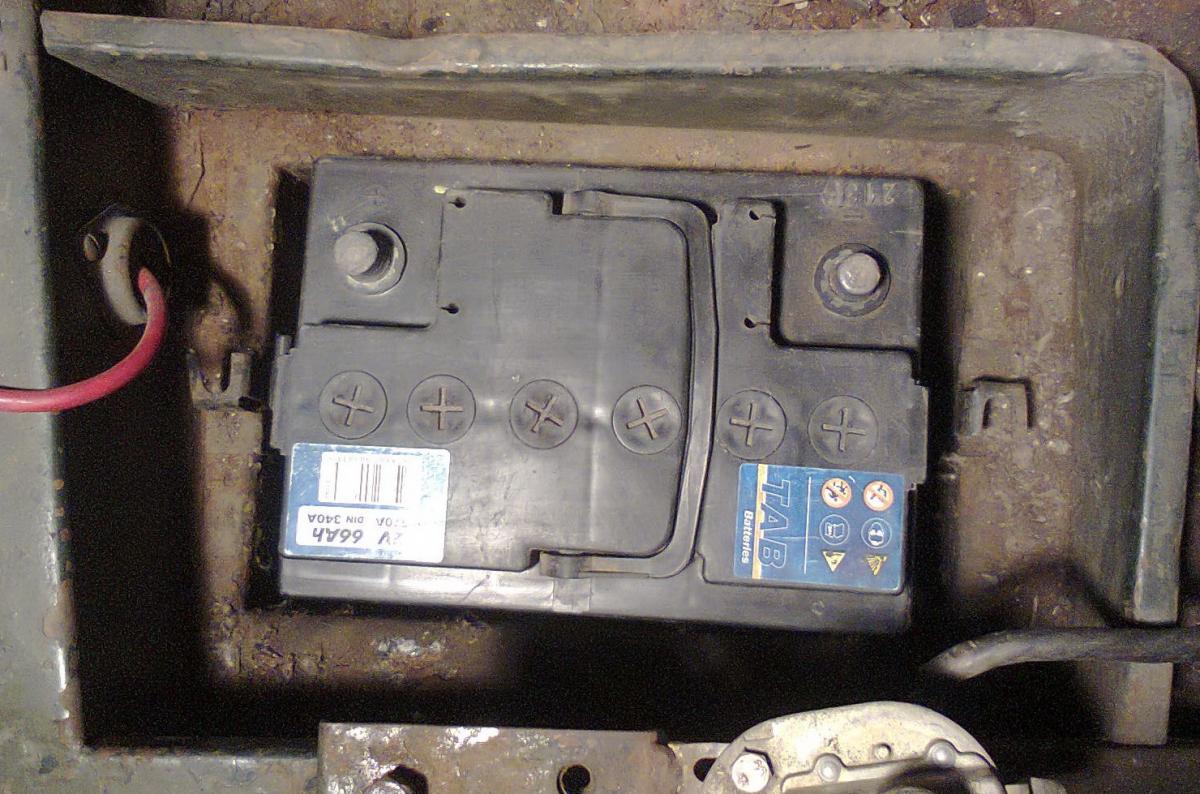

Еще современные АКБ по высоте ниже старых, поэтому под батарею (на дно ящика АКБ) требуется прокладка толщиной 15-20 мм для того, чтобы рамка не упиралась в кронштейны ящика АКБ.

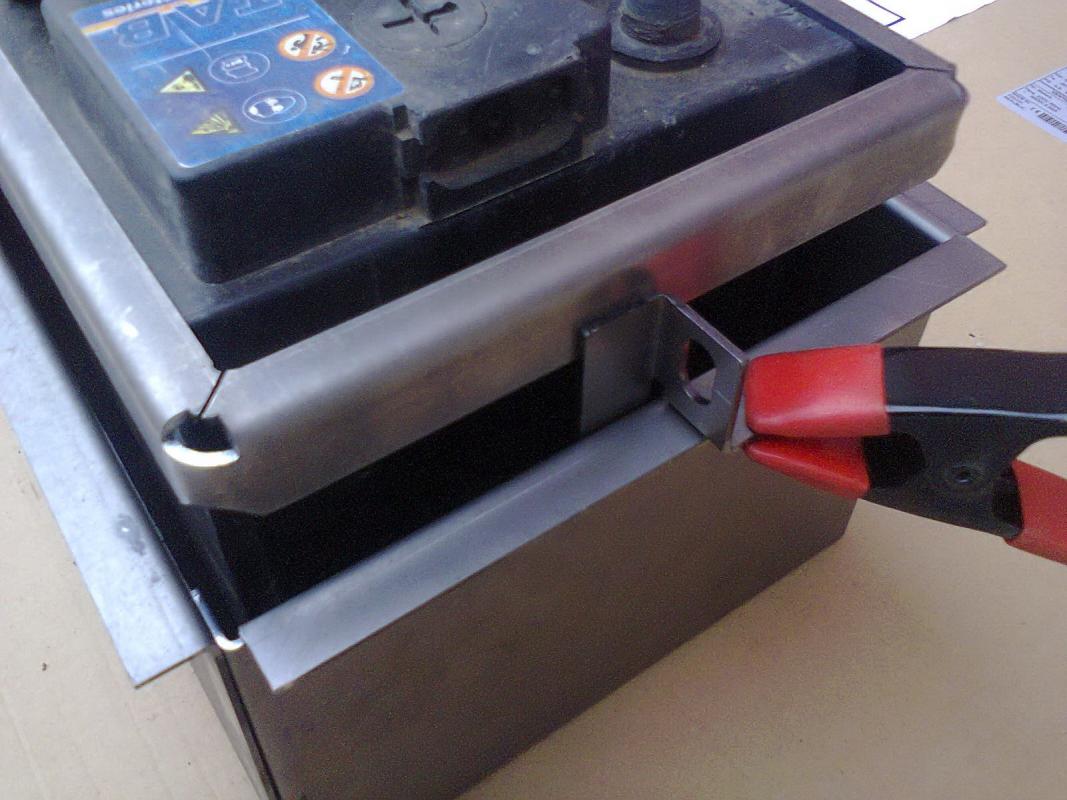

На фото примерка на батарею длиной 242 мм, стандартной ширины 172 мм.



Стоимость заготовки рамки АКБ 550 р. При заказе с другими деталями стоимость 400 р.

Изменено 18 июня 2015 пользователем Виктор 59

[Preemus 17]

Я тогда следующий в очереди после Gadji на рамку. ВеСЧ.

Изменено 19 июня 2015 пользователем Preemus

[Виктор 59 975]

Я тогда следующий в очереди после Gadji на рамку. ВеСЧ.

Gadji и Вам первые 2 экземпляра по 400 р.

[Gadji 85]

Беру, очень окуратно получилось. А крепления глушителя будите делать? И еще мне подождать или за это пока оплатить?

[Виктор 59 975]

Беру, очень окуратно получилось. А крепления глушителя будите делать? И еще мне подождать или за это пока оплатить?

С креплением глушителя пока небольшие загвоздки. Держит риск не попасть один-в-один с размерами с оригиналом.  Да еще кратковременные командировки на работе навалились. Но, думаю, все решится через 2-3 недели.

Если рамка не срочно нужна и нет желания платить за 2 пересыла, то подождите, отправлю в июле все вместе.

[Gadji 85]

Отлично, июль на носу.

[Gadji 85]

А крепление аккумулятора проваренный с ушками крепления чуть дороже нельзя заказать?

[Виктор 59 975]

Попробую этот вариант тоже просмотреть, но пока вот так...

[Gadji 85]

Влюбом случае мой заказ за мной в силе!!

[Виктор 59 975]

Влюбом случае мой заказ за мной в силе!!

Ясно

[mixail-grawer 138]

Можно изготовить типа жабер но без прорезей и какая цена на вскидку.

Задумал сделать надпись труженник.а на родных нет места.

Изменено 23 июня 2015 пользователем mixail-grawer

[Виктор 59 975]

Можно изготовить типа жабер но без прорезей и какая цена на вскидку.

Задумал сделать надпись треженник.а на родных нет места.

Обдумаю

Отписал в личку

Изменено 23 июня 2015 пользователем Виктор 59
