Тормоза нормально прокачались? Штуцер для прокачки вроде не верхней точке при таком расположении суппорта находится

[v-biruko 814]

Прокачались тормоза нормально, прокачной штуцер-самая верхняя точка. Тормозной шланг подходит сбоку,  ниже прокачного штуцера .

[Вячеслав 7 565]

А если бы всё находилось на 180гр. что-нибудь изменилось в прокачке?!

[v-biruko 814]

А если бы всё находилось на 180гр. что-нибудь изменилось в прокачке?!

Да наверно ничего не изменилось. Берём правый тормозной, разворачивания на 180гр.  и ставим на левую сторону.штуцер сверху. Прокачиваем без проблем.

[Renegat 285]

Давай выкладывай следующюю главу

[amod-cccp 326]

Ждем!

[v-biruko 814]

КУЗОВ .

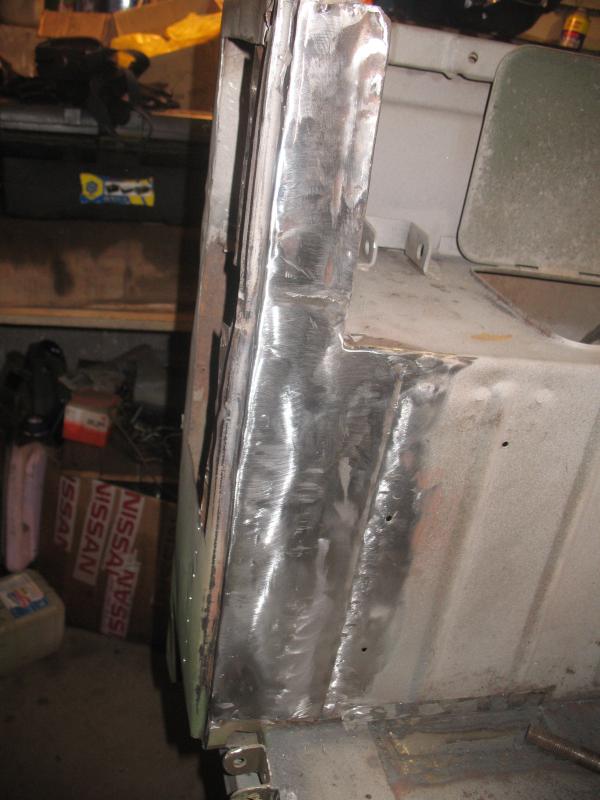

днище кузова было заварено, обработано, покрашено и кузов установлен на раму с лифтом сантиметров 15. вот так, стоя на раме, кузов и доделывался. были убраны с задней части приваренные электродом уголки - там была распашная дверь(тоже самодельная), вырезаны и заварены места где стояли задние фонари. и на "десерт" нужно было поднять и подогнать всю  "морду". недостающие железяки покупал здесь, на форуме, новыми. тоже все песочилось, грунтовалось. сначала собрал весь перед на болтиках и подложив брусочки приподнял вровень с кузовом. капот встал на уровне моего носа. однако! замерив расстояние от рамы до радиаторной решетки сварил под нее подрамник. сверху к подрамнику крепится решетка радиатора, а потом все это хозяйство прикручивается к штатным местам крепления уазовской морды. к этому же подрамнику прикручиваются и усы , к которым спереди крылья крепятся. для крепления брызговиков из профильной трубы вырезал уголки и приварил их к раме. справа и слева. вверху этих уголков приварены изнутри по четыре гайки . от буксировочных крюков решил отказаться. из любезно предоставленной мне Федотом железной плиты были изготовлены две буксировочные петли. когда вырезал они казались огромными, а как на машину прикинул-вроде нормуль. вначале радиатор охлаждения стоял на  родном месте, но поразмыслив, что печка слишком высоко встанет и будет завоздушиваться сделал и под него подрамничек.  стало удобней и практичней. заливная горловина радиатора стала выше, почти на уровне с печкой-удобней заливать охлаждайку и не завоздушивается. на месте ФТО масла теперь стоит расширительный бачек.  все это в сборе выглядело неплохо, но пришлось подгонять еще раз все, так как появились пластиковые крылья и капот. но это далось легче и быстрей. машина стала походить на машину. на горизонте  замаячила надежда на то , что ГАЗик все таки будет завершен .

А что такое ГОРИЗОНТ?........

[Renegat 285]

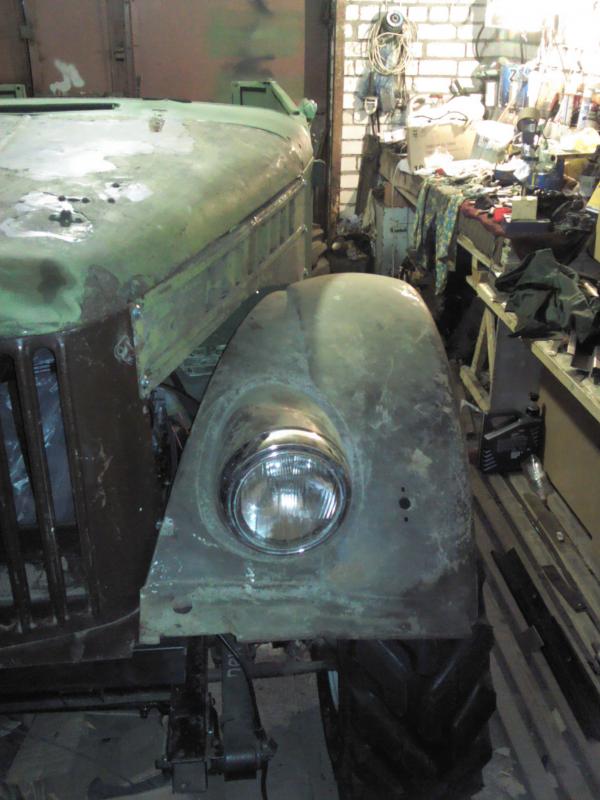

Не совсем понял на чем передние крылья держатся. Получается "усов " которые держат передние углы крыльев нет? ┐(´д｀)┌

[v-biruko 814]

Не совсем понял на чем передние крылья держатся. Получается "усов " которые держат передние углы крыльев нет? ┐(´д｀)┌

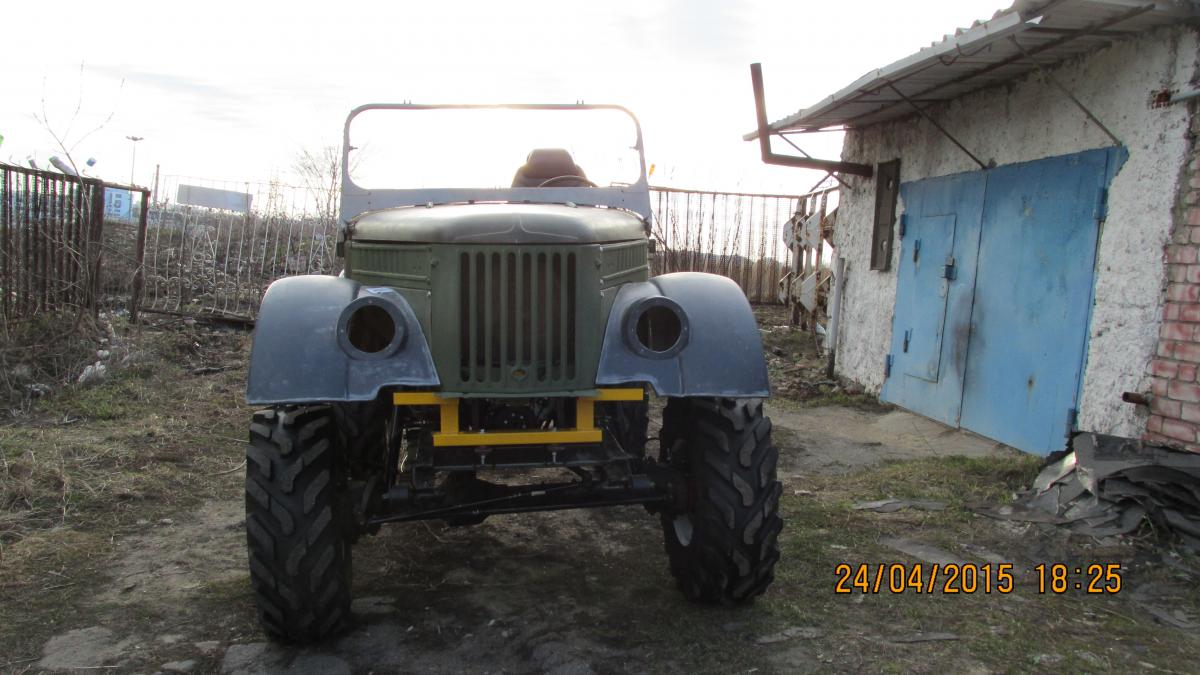

На последних фотках жёлтая рамка под решёткой радиатора. Чуть выше середины, справа и слева приварены по куску профильной трубы. В них и вставляются усы которые держат крылья спереди.

Возил железки в пескоструйку и когда забирал , то одну забыл. Там её по красили в жёлтый. Извинились, хотели ещё раз отпесочить, но я так оставил.

[Renegat 285]

Все понял, разглядел 8-)

А что за фреза,которой отверстие в буксирной проушине выгрыз? В магазах видаю только для сверления мягких металлов, люмини, меди. Есть конечно посеръезней, но и цена за тыщу рублев штука

[v-biruko 814]

Коронки би метал , в разных строй магазинах продаются. Цены гуманные. Брал разных размеров. Раму сверлил , кузов. На небольших оборотах. Для разовых работ сойдёт .

[илья2004 359]

тоже брал биметал сверлиш потихоньку все ок только одна и затупилась

[v-biruko 814]

ОХЛАЖДЕНИЕ И ОТОПЛЕНИЕ. ВЕНТИЛЯЦИИ И ТАК ХВАТАЕТ...

родную печку с отоплением только на ходу сразу отверг-едешь, тепло. остановился-не тепло. принудительное нужно было отопление и оно нашлось. от уаз469 остался корпус с радиатором печки. радиатор в сторону , а с корпусом провели воспитательную беседу и уговорили его с помощью болгарки и сварки встать на место штатного отопителя. радиатор печки пока оставался штатный, 69 тый.

 радиатор охлаждения двигателя тоже с уаз469 , вроде не тек и отправился служить дальше. в помощь к нему был добавлен вентилятор охлаждения вместе с кожухом от ФФ3. крутит быстро, тихо и легко охлаждает радиатор. кожух вентилятора был немного подрезан и отлично встал поверх радиатора.

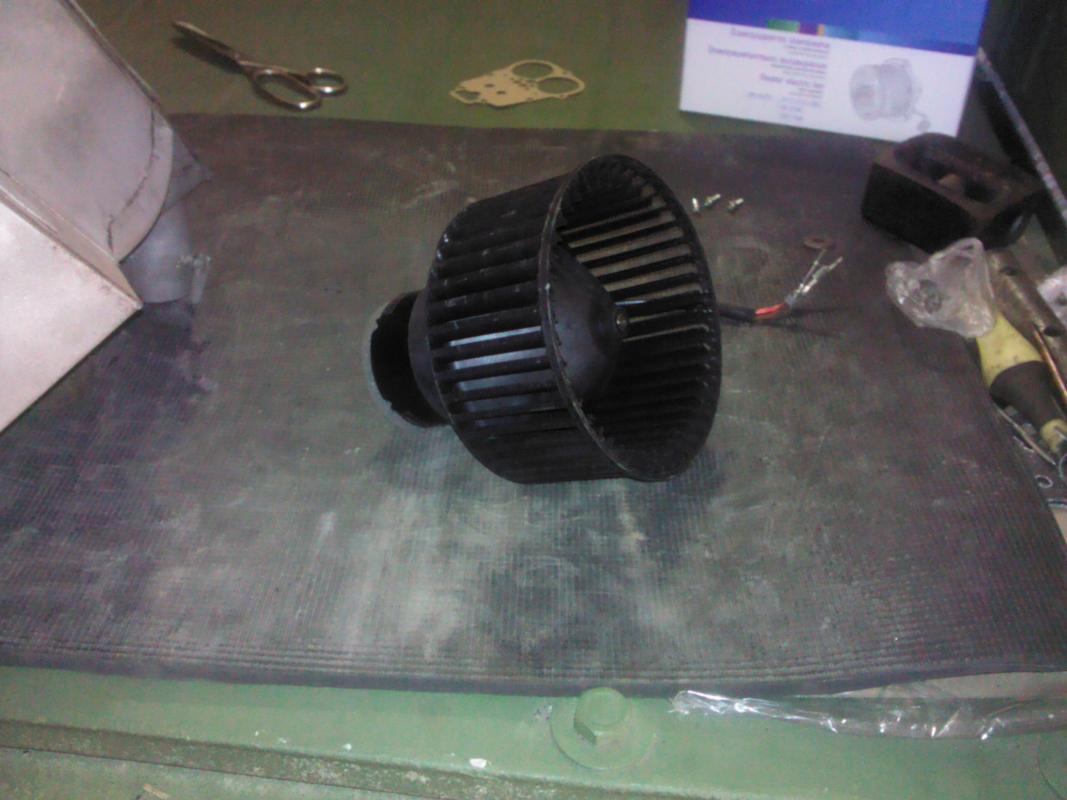

в конструкции печки произошли некоторые перемены: родной электродвигатель с крыльчаткой был заменен на моторчик с турбинкой от "калины" путем несложной доработки. предохранитель пришлось перемотать на 20А. сейчас управление отопителем ждет очередной "ребилд" . уже заказана система управлением отопителя от "Силыча".  горячая жидкость забирается с задней части головки блока. был поставлен "танчик" со штуцером и соединен шлангом с печкой. радиатор печки оказался с про течкой и еще один с протечкой. взамен них куплен медный радиатор печки от буханки. установка продолжается.....

Изменено 30 ноября 2015 пользователем v-biruko

[Rus78 251]

"вентилятор охлаждения вместе с кожухом от ФФ3".

  Что такое ФФЗ?

Изменено 2 декабря 2015 пользователем Rus78

[Renegat 285]

Форд Фокус-3

[v-biruko 814]

Форд Фокус-3

Точно

[Rus78 251]

Точно

Ок. спасибо!

[v-biruko 814]

ПРОВОДКА.

с проводкой, наверное, была самая интересная и увлекательная эпопея. изначально была куплена новая проводка от уаза, но на поверку она оказалась полным барахлом. проводочки тонюсенькие, обжимы контактов хлипенькие .   но ,спасибо Юре  Протектору, приобрел основной жгут проводки от ГАЗ 69 , проверил на нем все клеммы и решил внедрять его. этот жгу предстояло срастить с "косой" двигателя и задним самодельным жгутом проводки. дома лишние провода были удалены , а на оставшиеся прикреплены бирочки с обозначениями  "куда-зачем". на лобовой щит повесил релюхи с предохранителями от жгута управления двигателем: реле стартера на 70 А, главное реле, реле бензонасоса и вентилятора радиатора ДВС. предохранители для них разместил рядом в черной коробке главных предохранителей от газели. задний жгут полностью самодельный. в него вошли провода управления бензонасосом, повороты, стопы, габариты, задний ход,  провода от датчика на электронный спидометр. датчик сигналов на спидометр был куплен глухой с большим диаметром посадочной резьбы . такая была на уазовском моноблоке. сам спибометр тоже уазовский с индикацией включения дальнего света. он больше на 10 мм по посадочному диаметру и панель приборов пришлось немного доработать. опять же помог советом Юра Протектор.  место штатной лампы "дальнего света" на панели приборов заняла желтая лампа "чек энжин" . датчик температуры "родной" поставил в верхний штуцер корпуса помпы. совпали резьбы на датчике и внутренняя резьба на штуцере. датчик давления масла "родной" закрутил на выход масляного радиатора убрав шариковый клапан.  итак, датчики родные, кроме указателя топлива и приборы на панели родные, кроме спидометра. осталось "поженить" датчик указателя уровня топлива и прибор на панели. уазовский больше по посадочному отверстию, а на "токосановские" пока нет информации. показания спидометра проверял по GPS . с военными мостами и  36" белками результаты оказались довольно точными. просто повезло. сейчас ждут установки фары противотуманные фг 119. подбираю под них лампочки Н3 , хочу светодиоды, может ксенон. фары головного света взял новые с магазина. продавец вытащил их с самого дальнего угла витрины из под сантиметрового слоя пыли. давно там лежали, меня ждали. задние фонари чешские круглые от прицепа_ просто кто то подарил.

один момент: расстояние между отверстиями крепления задних катафотов такое же как и у 5-ти клеммной соединительной колодки- снаружи стоит катафот, изнутри , на тех же болтах стоит соединительная колодка. мне понравилось.

"мозги " перешиты по евро-2, с одним ДК, потребовалась корректировка-завышалоь СО и расход топлива был негуманный. вроде победили...

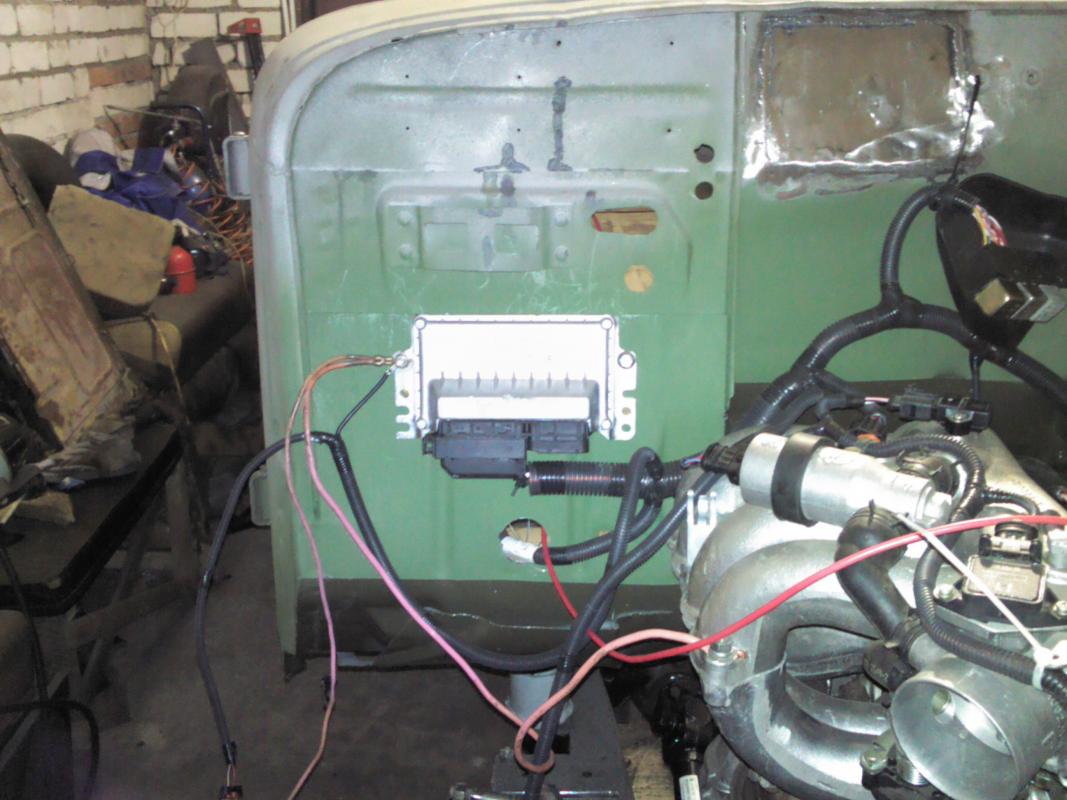

мозги

Изменено 6 декабря 2015 пользователем v-biruko

[Greydar 171]

а мозги не низко? не зальет? и что у Вас за двигатель?

[v-biruko 814]

а мозги не низко? не зальет? и что у Вас за двигатель?

Движок УМЗ 4216 евро 3. Расположение мозгов обусловлено длинной проводки

[amod-cccp 326]

Нужно удлинять, дружище!

[Greydar 171]

Практически одинаковые движки,у меня 4213,надо тоже поставить чек энжин,в спидометр,а проводку я удлинять буду,а потом в парафине или лаке утоплю)))

[v-biruko 814]

Практически одинаковые движки,у меня 4213,надо тоже поставить чек энжин,в спидометр,а проводку я удлинять буду,а потом в парафине или лаке утоплю)))

Индикатор Дальний свет в электронном спидометре , а оранжевая лампочка "чек энжин" на панели приборов, вместо синего глаза.

[Greydar 171]

Индикатор Дальний свет в электронном спидометре , а оранжевая лампочка "чек энжин" на панели приборов, вместо синего глаза.

Я понял)))

[v-biruko 814]

КОЛЁСА.

как заставить бюджет проекта подрости? очень просто. надо купить колеса. родных колес и уазовских  в гараже в подвале у меня было, но хотелось колес чуть-чуть  побольше. это" чуть-чуть побольше" вылилось в покупку в славном городе Новосибирске белых  китайских штампованных дисков  ORW 16х10 ет -40 и резины ФБел-160М из под Москвы. привез я это все на работу для бортировки и слегка был озадачен: резина не залазила в бортировочный станок. засада? ни сколечко!  ребята-трактористы с помощью монтажек  собрали колесья за час. попытка их отбалансировать провалилась. станок отказался показывать дисбаланс и высветил "ERROR" .  отбалансирую в другой раз, когда нибудь, может быть. колесики получились с внушительным весом и размером. увозил их в гараж с работы в два захода по два колеса, в четырку больше не помещалось.  поставил на машину- красиво! прокатился, побуксовал на щебенке. при движении по асфальту на маленькой скорости чувствуется как перекатывается каждая " елочка" рисунка протектора. для  грунта самое то . а как же езда на дальняк?  пошел ,посмотрел на бюджет- вроде и не такой и большой еще, надо его подкормить. по интернету была куплена китайская резина "Nankang ft-9"  37х12.5r15 , последние четыре колеса на складе магазина по очень привлекательной для меня цене. но дисков для них у меня не было. и тут, совершенно неожиданно случилось чудо. у владельца амфибии от его старого уаз469 , купленного в Италии в начале  80-х и привезенного в Калугу остались диски , на которых машина  была там куплена. ими оказались штатовские штамповки 15 диаметра. примерил на передний военный мост с дисковыми тормозами- подошли. диски были отпескоструенные и мне их осталось только покрасить и собрать на них резину. эти колеса даже отбалансироавлись! на них и поехал на Жданку. но дороге немного плавают , в глине мылются, но стоит газануть- очищаются.

по высоте оба колеса одинаковые, но из за разного посадочного диаметра смотрятся по другому. белка кажется маленькой и широкой , а нанканг более высокой из за большой боковины и уже.
