Новодельные детали из Перми

[Виктор 59 975]

Всем добрый день!

Пришло время собрать все детали, выпускаемые на сегодняшний день, в начале темы. Также есть некоторые изменения в ценах и в названиях деталей.

Предыдущие темы по новоделу здесь:

1 часть http://www.gaz69.ru/...permi/?p=433669

2 часть http://www.gaz69.ru/ipb/topic/125389-novodel-kuzovnykh-detalej-iz-permi/.

Там же можно прочитать и отзывы.



Изготовление данных деталей было освоено при восстановлении кузова ГАЗ 69 (8-местка), а также по просьбам владельцев ГАЗ 69а (Ашка).

Детали изготовлены по чертежам, разработанным по обмерам реальных кузовов и отдельных элементов. При этом делались уточнения и доработки в т.ч. с учетом "внедрения" новодела при ремонте. Некоторые детали получились практически один-в-один, другие - приближены к оригиналу с учетом технологических особенностей изготовления. Толщина стали отдельных элементов увеличена по сравнению с оригиналом (например полы).



Детали отправлю из Перми ТК "Энергия", "ПЭК" и "Деловые линии". Заявки прошу делать как в теме, так и в личке. При пересылке детали упаковываю в картон или в пузырьковую пленку или в стрейч-пленку. Указывайте, нужно ли в транспортной компании дополнительно заказывать жесткую упаковку (она актуальна для больших деталей, которые могут повредить при транспортировке).



Перечень освоенных деталей представлен ниже. Также в самой в теме далее могут быть добавлены новые изделия.



1. Наружный и внутренний пороги ГАЗ 69 2800р., ГАЗ 69а 3100 р. Комплект на весь автомобиль (4 детали).

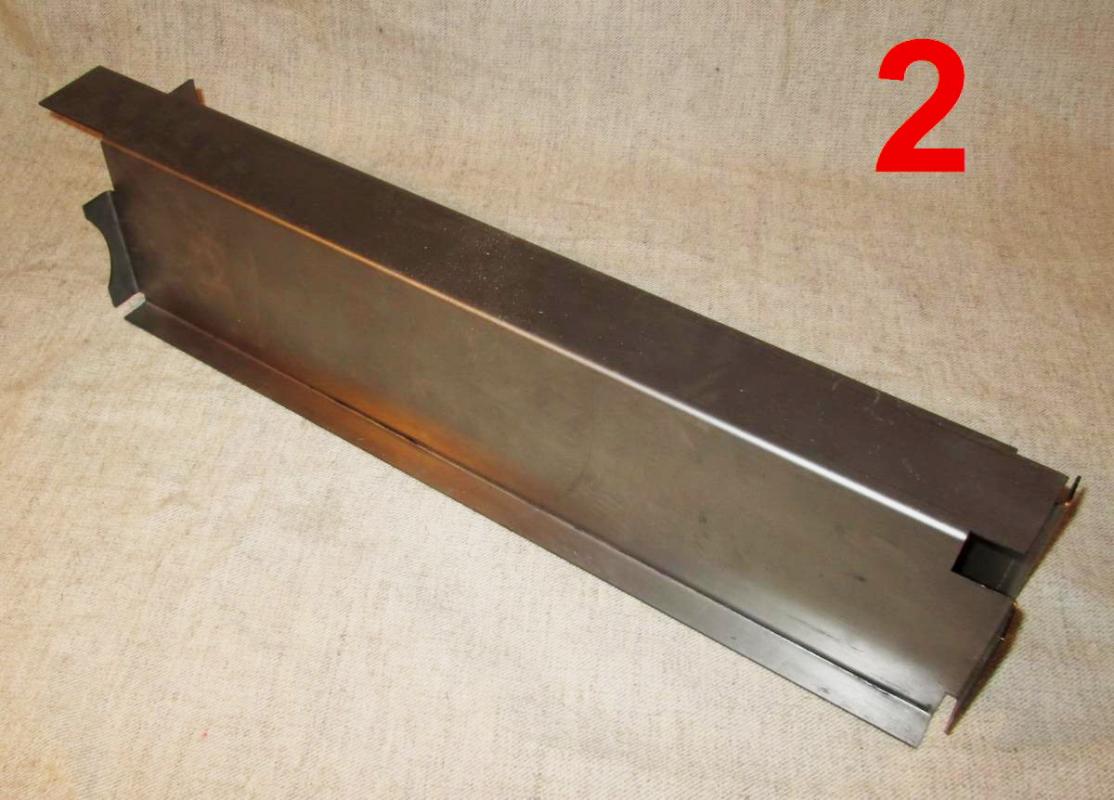

2. Поперечина короткая (левая) ГАЗ 69 1000 р.

3. Кронштейн опоры сиденья ГАЗ 69/69а 200 р.

4. Большая поперечина ГАЗ 69 2800 р. В комплекте нижняя пластина.

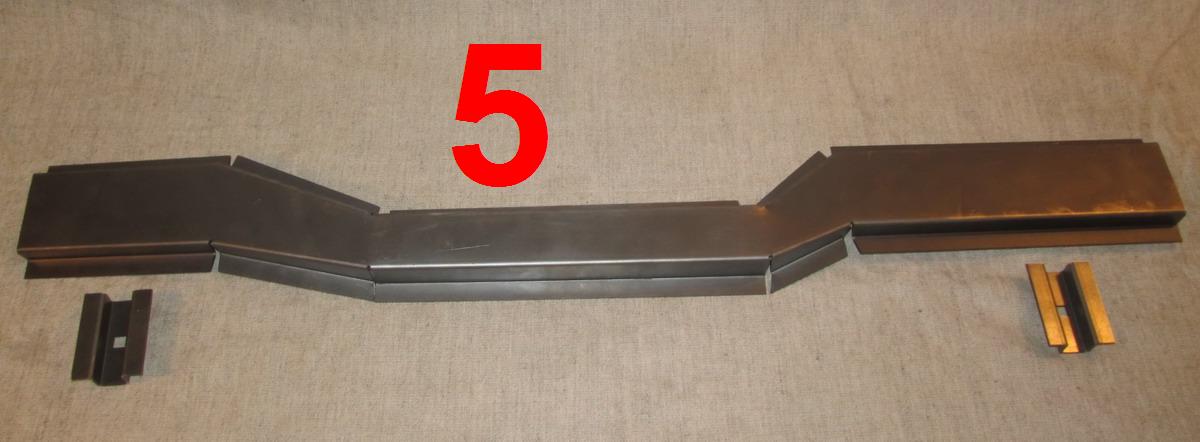

5. Продольный «кривой» лонжерон (левый) под сварку ГАЗ 69 2200 р. В комплекте внутренние вставки, 2 шт.

6. Продольный «прямой» лонжерон (правый) ГАЗ 69 1400 р. В комплекте внутренние вставки, 2 шт.

7. Пол грузового отсека ГАЗ 69 4100 р. Толщина металла 2 мм.

8. Задние углы пола (за крыльями в рундуках, правый/левый) ГАЗ 69 1200 р/сторона. В комплекте на каждую сторону 2 элемента и внутренняя вставка.

9. Усилитель пола грузового отсека передний ГАЗ 69 1700 р. В комплекте кронштейны крепления бака 2 шт. и внутренние вставки 2 шт.

10. Усилитель пола грузового отсека средний фигурный ГАЗ 69/69а 1500 р. В комплекте внутренние шайбы 2 шт.

11. Усилитель пола задний ГАЗ 69 1200 р. В комплекте 2 элемента.

12. Ремкомплект наружной угловой панели у водительской двери ГАЗ 69 500 р. Высота элемента 70 мм.

13. Перегородка отсека АКБ на ГАЗ 69. Поставляется прямом виде  600 р

14. Поперечина короткая (правая) ГАЗ 69 1000 р

15. Задние угловые панели кузова ГАЗ 69/69а 4000 р за пару. В комплекте усилители отверстий под запоры заднего борта и пластины на нижние углы панелей. Возможно изготовление панелей без отверстий под фонари.

16. Заготовка для заднего подкрылка ГАЗ 69. Правая/левая.  1100 р/сторона. Заготовка для левого подкрылка выполнена с отверстием для патрубка бензобака.

17. Пол багажника ГАЗ 69а. 3200 р. Толщина металла 2 мм.

18.  Задний порог-усилитель пола багажника ГАЗ 69а 2500 р/комплект. В комплекте усилитель из 2-х деталей, задние углы пола 2 шт, внутренние вставки 2 шт. Пластина с круглым отверстием (поз. 18а) используется только на ГАЗ 69 (500 р/сторона).

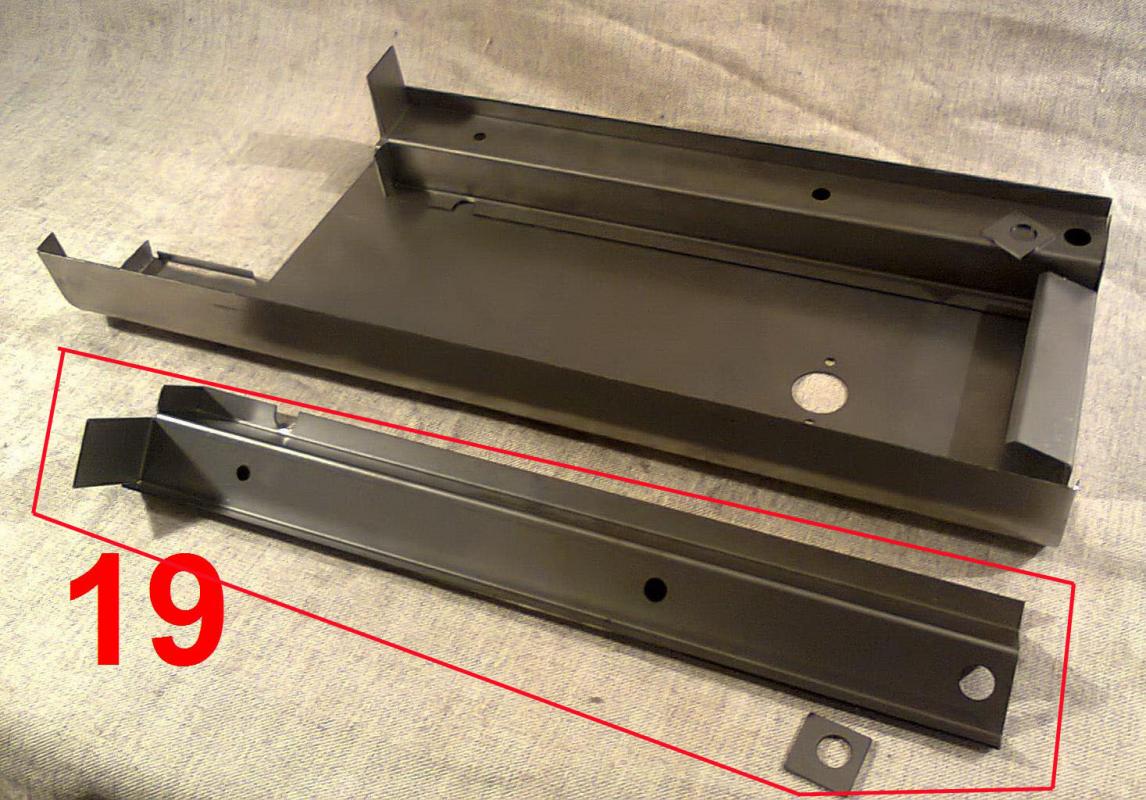

19. Стойки к задним угловым панелям кузова ГАЗ 69/69а, правая и левая. 400 р/сторона. В комплекте усилители отверстий под запоры заднего борта.

20. Ремвставка для боковых панелей кузова ГАЗ 69 (ободок и нижняя часть) 1300 р/сторона.

21. Поперечина короткая (левая) ГАЗ 69а 800 р

22. Ремвставка для боковых панелей кузова ГАЗ 69а (ободок и нижняя часть) 1300 р/сторона

23 Пластина на задние углы кузова ГАЗ 69. 500 р/шт, 800 р/пара

24 Кронштейн каркаса тента ГАЗ 69а, вариант 1. 400 р/сторона

25 Кронштейн каркаса тента ГАЗ 69а, вариант 2. 300 р/сторона

26. Усилитель "укосина" ГАЗ-69а. Правый/левый. 4000 р/пара

27. Стойка проема двери задняя (наклонная) ГАЗ 69/69а. Правая/левая. 800 р/сторона. В комплекте внутренняя вставка.

28. Усилитель боковины верхний ГАЗ-69а Правый/левый. 800 р/сторона.

29. Накладка ответной части замка двери. ГАЗ-69/69а. 150 р/шт

30. Ящик АКБ в разобранном виде ГАЗ 69/69а. 1600 р. Толщина металла 1,5 мм (в оригинале 1,2 мм). В комплекте 5 деталей, в т.ч. 2 кронштейна.

31. Заготовка рамки крепления АКБ ГАЗ 69/69а. 450 р.

Заготовка требует доведение до кондиции путем сварочных работ на одной боковой стороне и по углам. По размерам рамка подходит для большинства современных аккумуляторов, которые имеют стандартную ширину 172-175 мм. Ширина боковин по периметру рамки 10 мм. Высота рамки 22 мм. Длина рамки 290 мм, что соответствует длине ящика АКБ. Стандартные длины аккумуляторов, которые помещаются в ящики ГАЗ 69 - 242 и 278 мм.

Толщина металла рамки 2 мм, рамка достаточно жесткая даже без сварки по углам.

Примечание: современные АКБ по высоте ниже старых, поэтому под батарею (на дно ящика АКБ) требуется прокладка толщиной 15-20 мм для того, чтобы рамка не упиралась в кронштейны ящика АКБ.

32. Детали подвески глушителя ГАЗ 69/69а. 650 р/комплект. В комплект входят 3 элемента, два их них необходимо сварить между собой.Детали поставляются неокрашенными.

33. Кронштейн заднего борта ГАЗ 69/69а. 150 р/шт.

34. Задняя стойка боковины ГАЗ 69/69а. Правая/левая. 800 р/пара.

35 Опоры кузова передние (на порогах) ГАЗ 69а. 450 р/комплект. В комплекте 4 шт.

36. Опоры кузова задние ГАЗ 69а. 400 р/комплект. В комплекте 2 шт.

Для поз. 20 и 22 боковины кузова приведены только в качестве примера и не продаются!



Изменено 3 декабря 2015 пользователем Виктор 59

[антон киселев 1]

Спасибо все доехало! Упаковка супер.

[Виктор 59 975]

Сегодня детали поехали к zveruka.

[Renegat 285]

Для поз. 20 и 22 боковины кузова приведены только в качестве примера и не продаются![/font]

жаль! Все жду, когда ты их освоишь!

[Виктор 59 975]

Думаю, что еще пару лет как минимум этот вопрос не сдвинется с места

[Виктор 59 975]

Детали отправились в Тюмень к русланс

[Виктор 59 975]

Детали подготовлены для Юрий72. Отправка, как договорились, после праздников, чтобы не рисковать )

[Виктор 59 975]

Новые железки для ремонта кузова поехали в Тюмень к Юрий72.

[Gazic444 0]

Здравствуй Виктор. Деталь 22 есть в наличии?

[Виктор 59 975]

Здравствуй Виктор. Деталь 22 есть в наличии?

Да, конечно. Большинство ассортимента стараюсь держать в наличии.

[Виктор 59 975]

Заказ для Romanov__ готов!

[Гость Юрий72]

Свой заказ забрал, большое спасибо.

[Виктор 59 975]

Детали поехали в Белгород к камраду Romanov__

[Fracman 2]

Добрый вечер. Отправил запрос в личку. Кое что нужно уточнить. С уважением, Сергей.

[Gadji 85]

Зашёл посмотреть, кайф. Теме апппп!!!!

[Виктор 59 975]

Возможно изготовление нестандартных деталей по ваши чертежам и эскизам, а также деталей, не относящихся к теме ГАЗ-69. Прошу учесть, что детали с объемной штамповкой не изготавливаются.

[Виктор 59 975]

Увидел опечатку в 1 посте:

14. Поперечина короткая (правая) ГАЗ 69 1000 р. Деталь также и на ГАЗ 69а!

Примечание: отмеченные отгибы в оригинале отсутствуют. Здесь сделаны для возможности дополнительного места сварки при ремонте кузова.

[Виктор 59 975]

Детали отправлены к esaul1 и Fracman

[esaul1 1 825]

Ремвставки (позиция 22) получил. Изготовлено на пять с плюсом. А уж упаковка... по прочности поспорит с БТР-ом.

Виктору - спасибо, а теме - Ап.

Изменено 25 февраля 2016 пользователем esaul1

[Виктор 59 975]

Ремвставки (позиция 22) получил. Изготовлено на пять с плюсом. А уж упаковка... по прочности поспорит с БТР-ом.

Виктору - спасибо, а теме - Ап.

Задача была - чтоб доехало без жесткой упаковки )) Не было у меня куска фанеры под руками подходящего размера, а доска обрезная халявная была :)

Удачной инсталляции!

[Fracman 2]

Все пришло. Жесткая упаковка супер. Цена перевозки до воронежа + жесткая упаковка 500 р))) ПЭК. Виктор спасибо.

С уважением,

Сергей

[Виктор 59 975]

Все пришло. Жесткая упаковка супер. Цена перевозки до воронежа + жесткая упаковка 500 р))) ПЭК. Виктор спасибо.

С уважением,

Сергей

Спасибо! Удачи в ремонте!

[Виктор 59 975]

Детали отправлены Fergie

[nlc 0]

Доброго времени суток .Как можно сделать заказ

[Виктор 59 975]

Доброго времени суток .Как можно сделать заказ

Написал в личку.
