Восстановление в оригинал ГАЗ-67 в Питере

[PIONER 289]



С этого руля сняты размеры болтов- гаек  .На днях посмотрю по внимательней ,сделаю фото ,может тоже есть  клейма треугольники  ,хотя для чего они там -непонятно

[Region-73 1 170]

На моем руле были конусные гайки металлические. Тоже подогнаны к ободу напильником. Сейчас выточил латунные, но дело встало за фрезой, в магазинах найти не могу  Дайте погонять на денек фрезу

[starõi gaz 86]

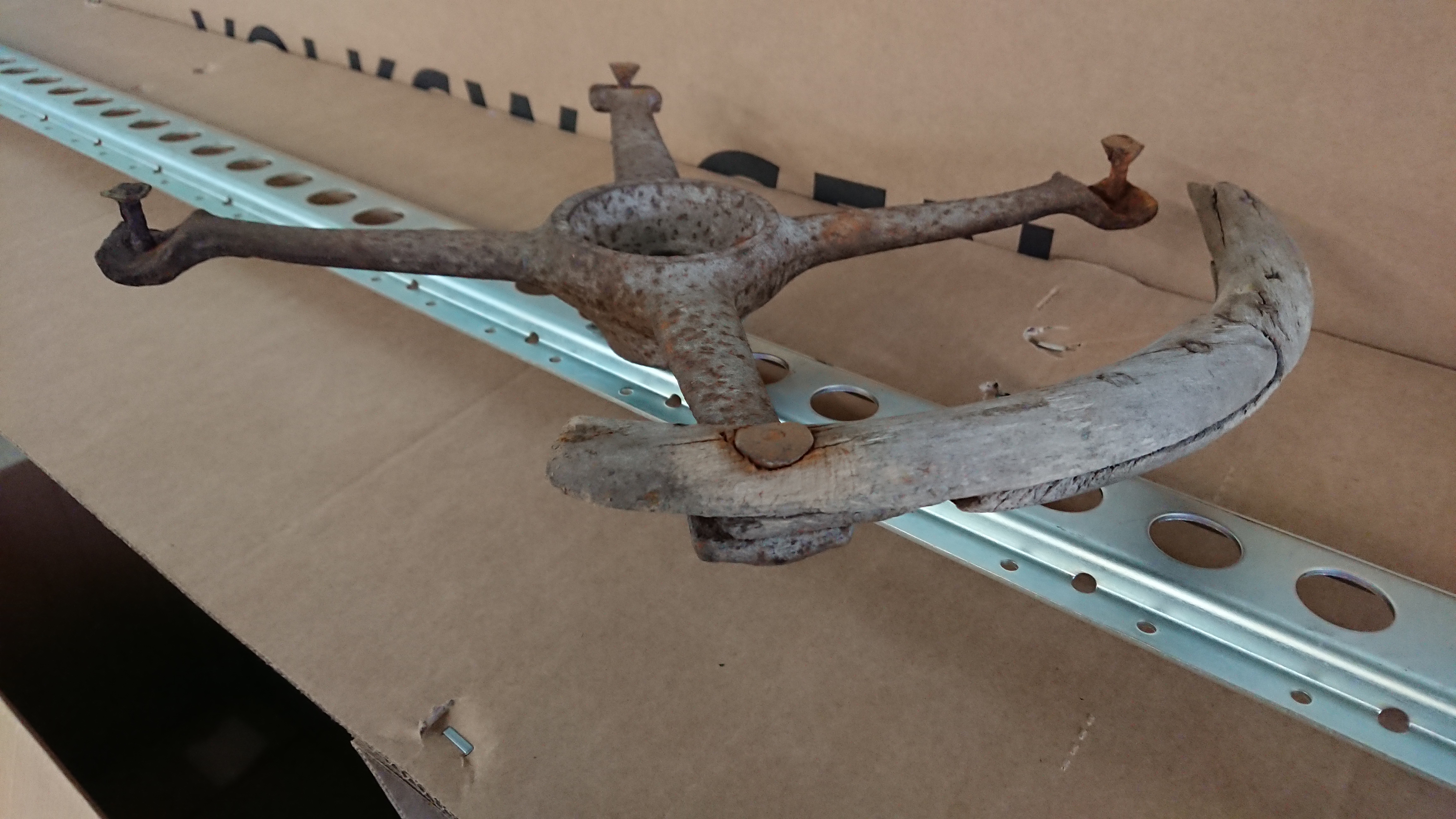

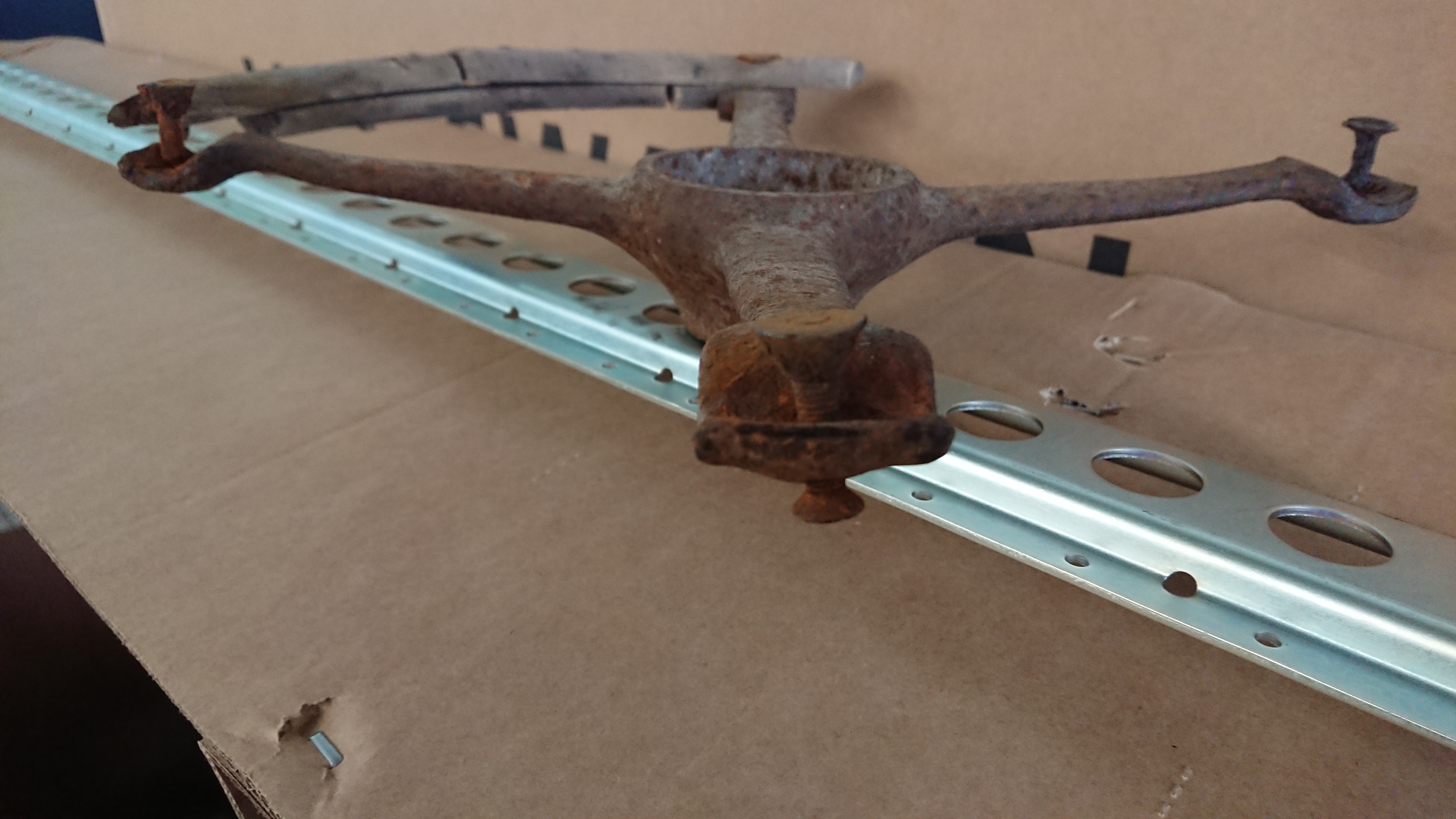

снята 1944 c разпитого массины

[Стакан 1 978]

36 минут назад, starõi gaz сказал:

снята 1944 c разпитого массины

Спасибо, Айво. Тут видно.

[Стакан 1 978]

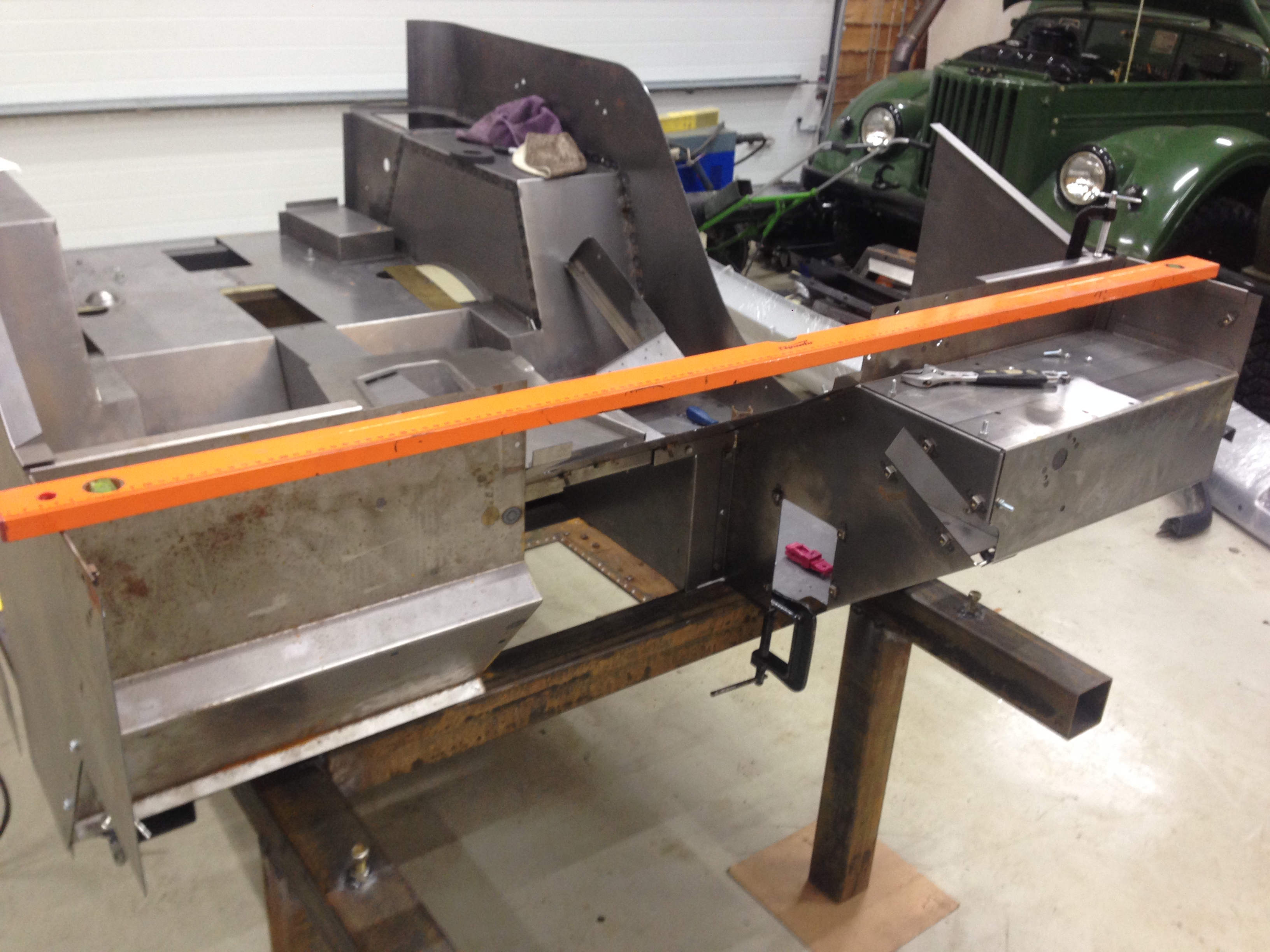

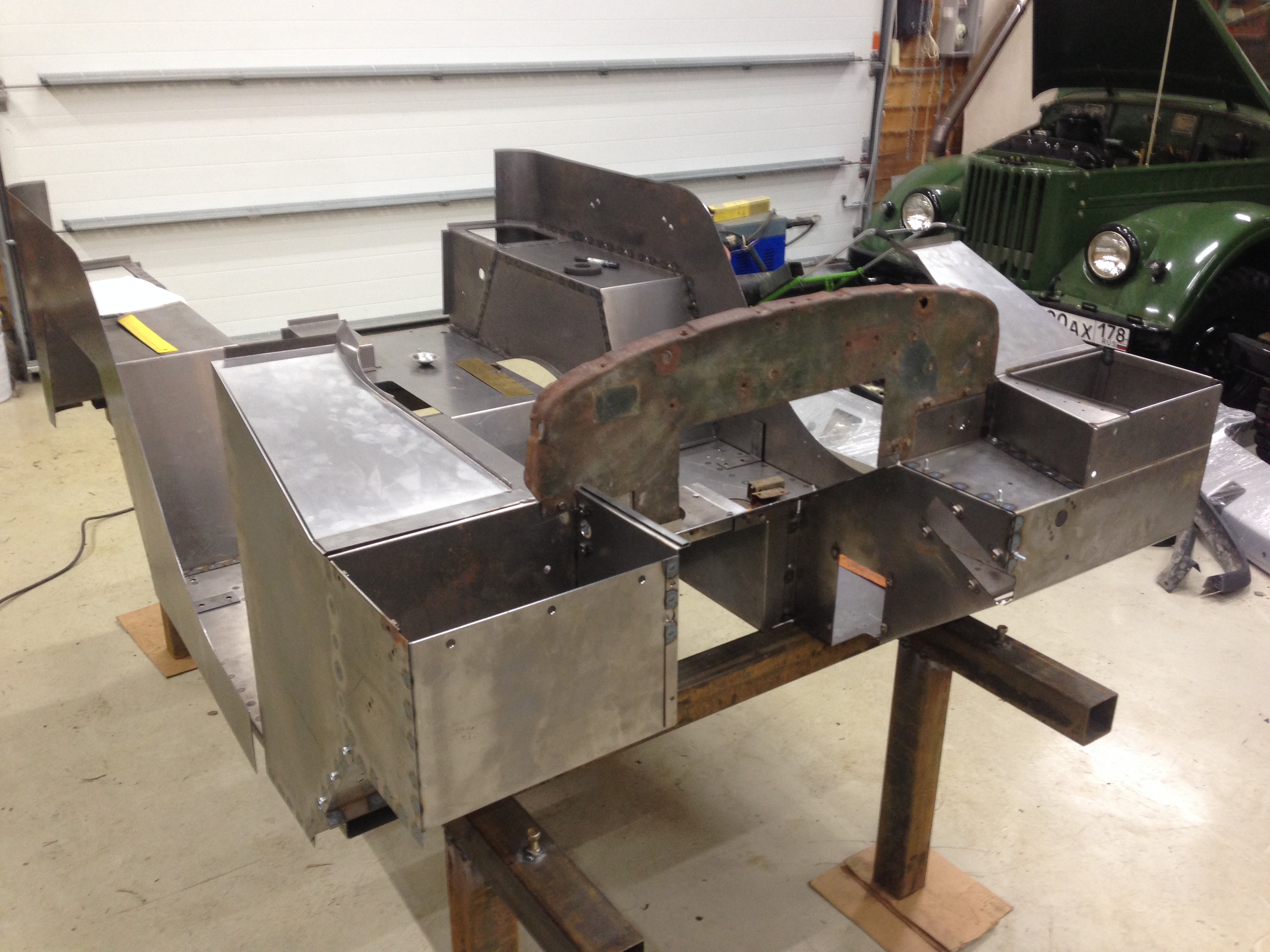

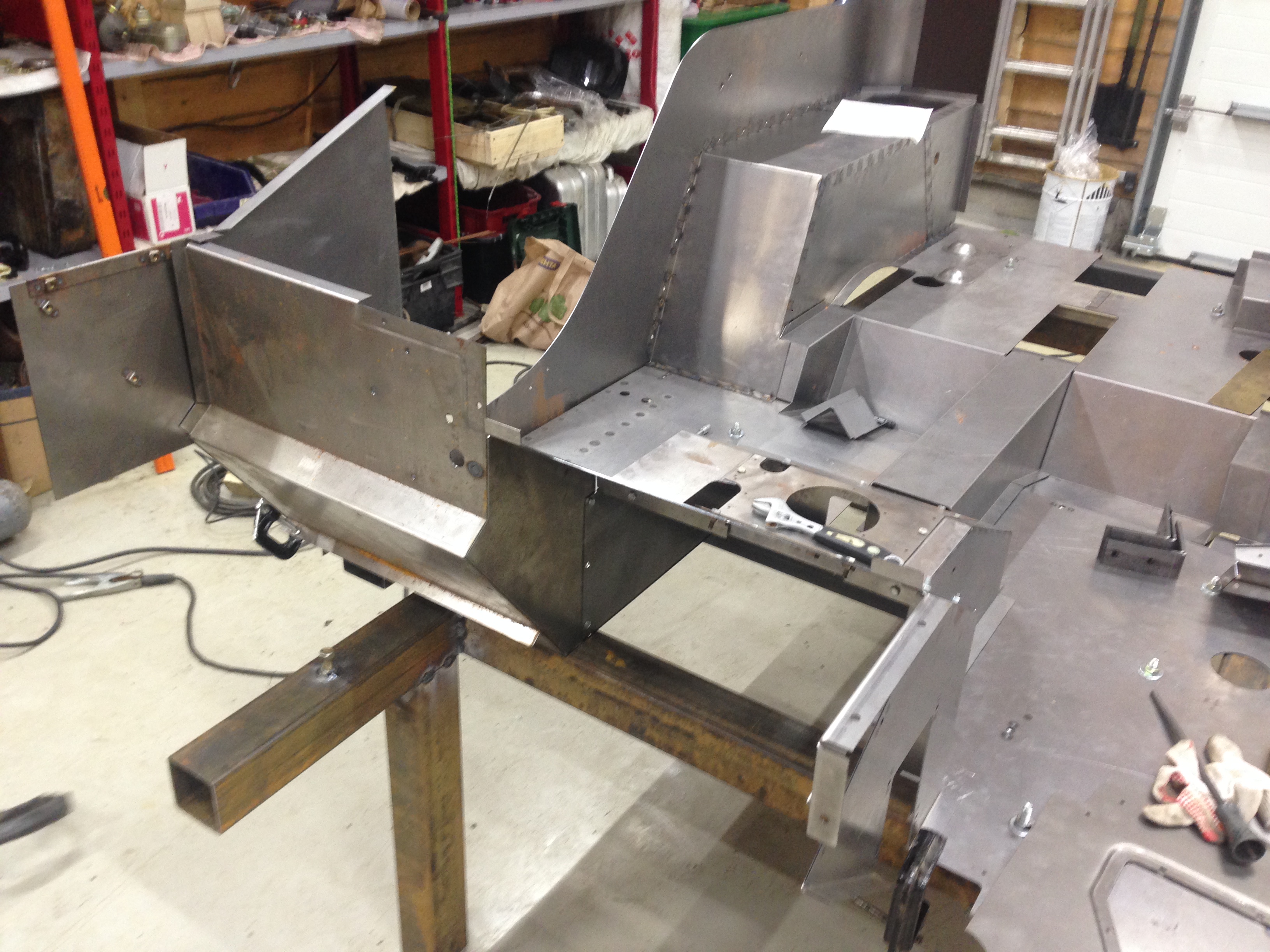

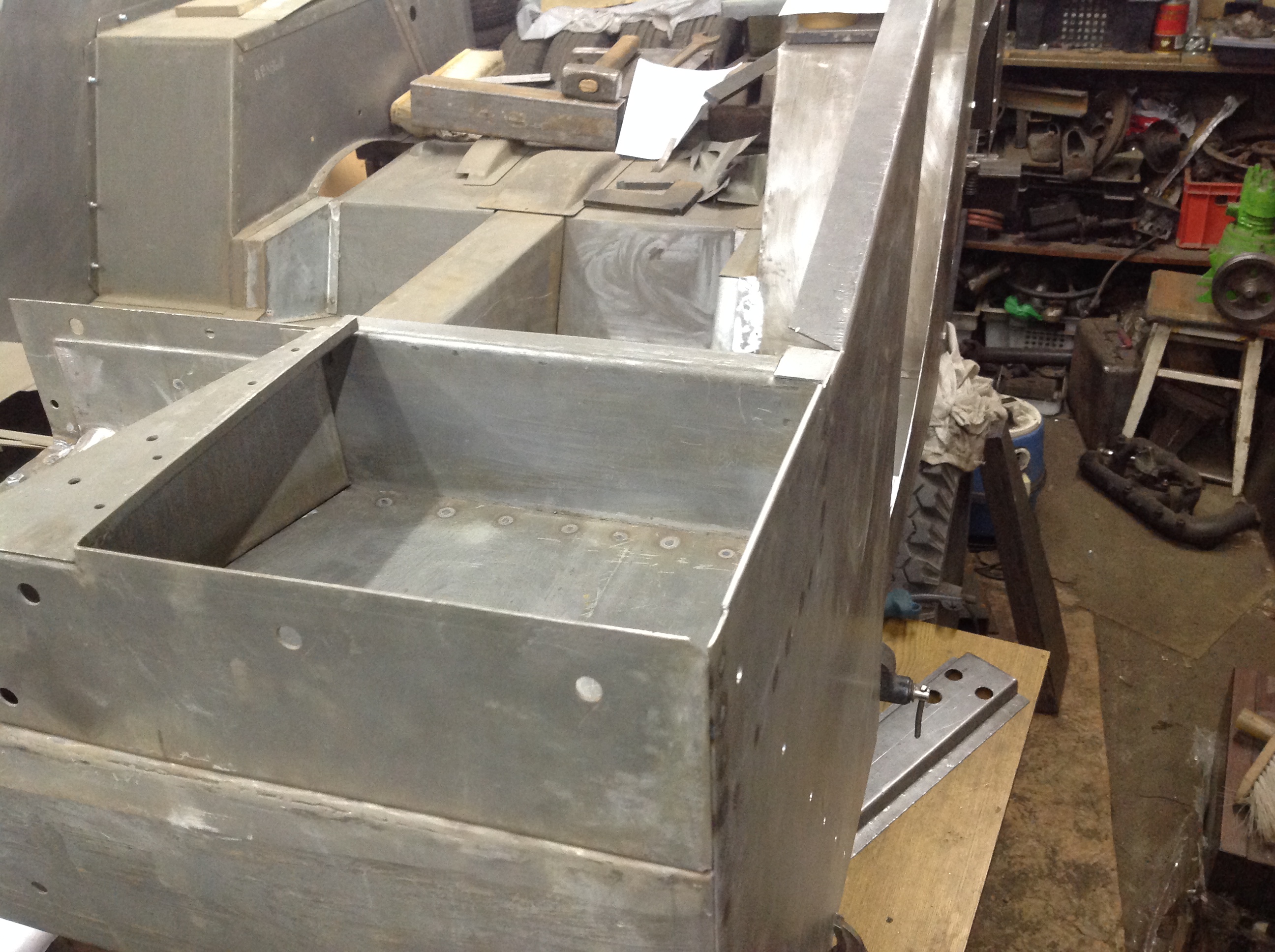

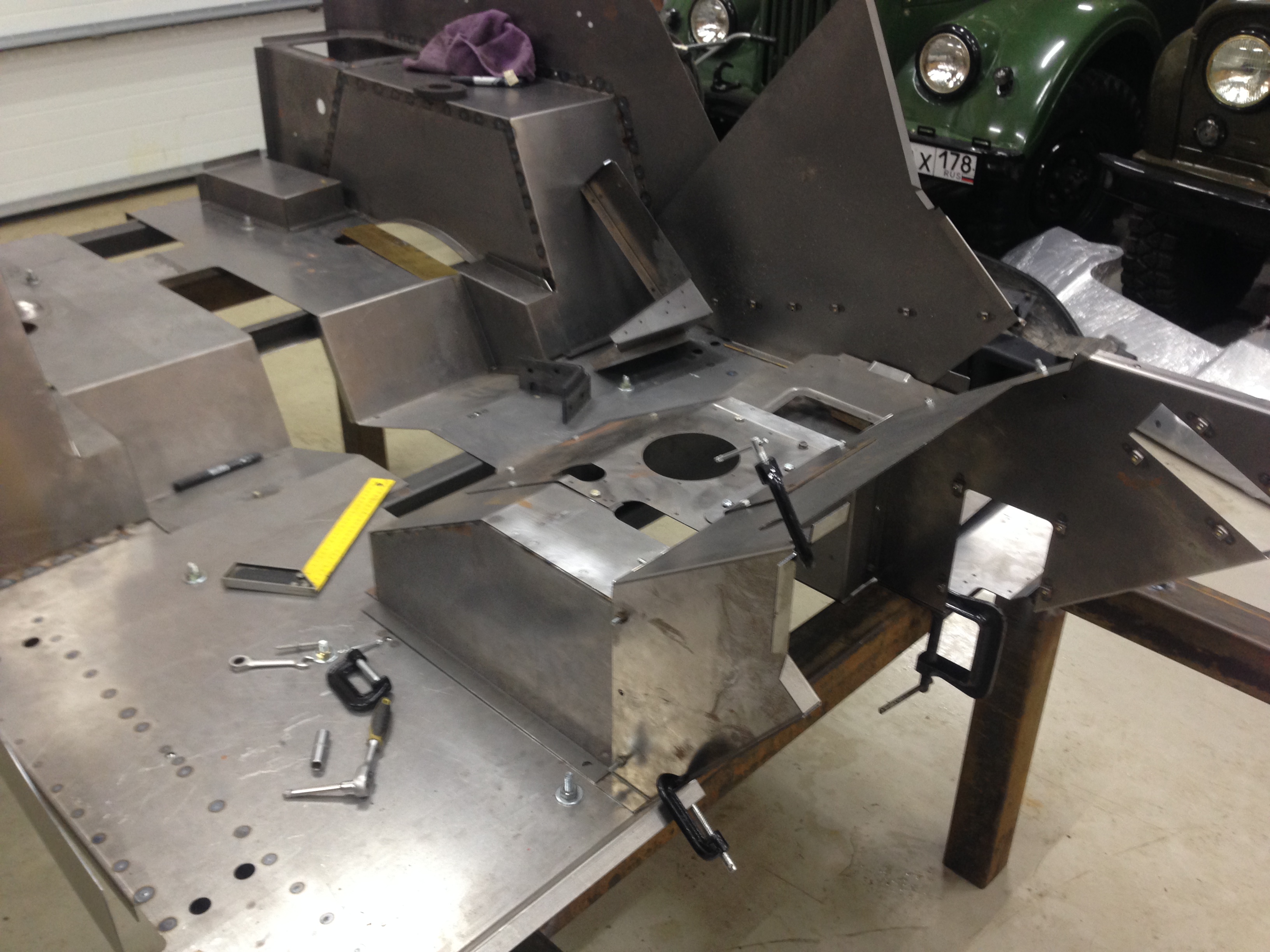

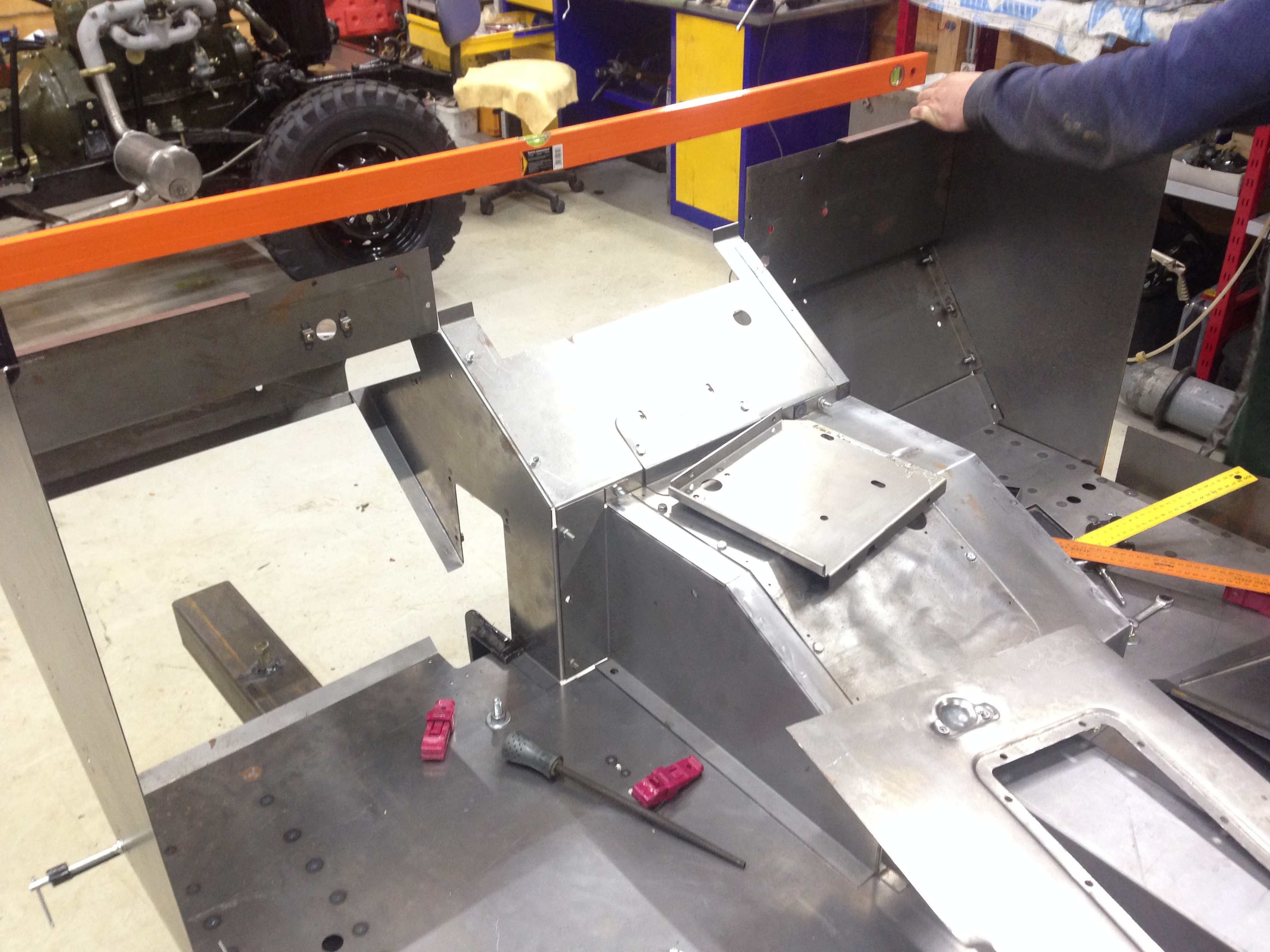

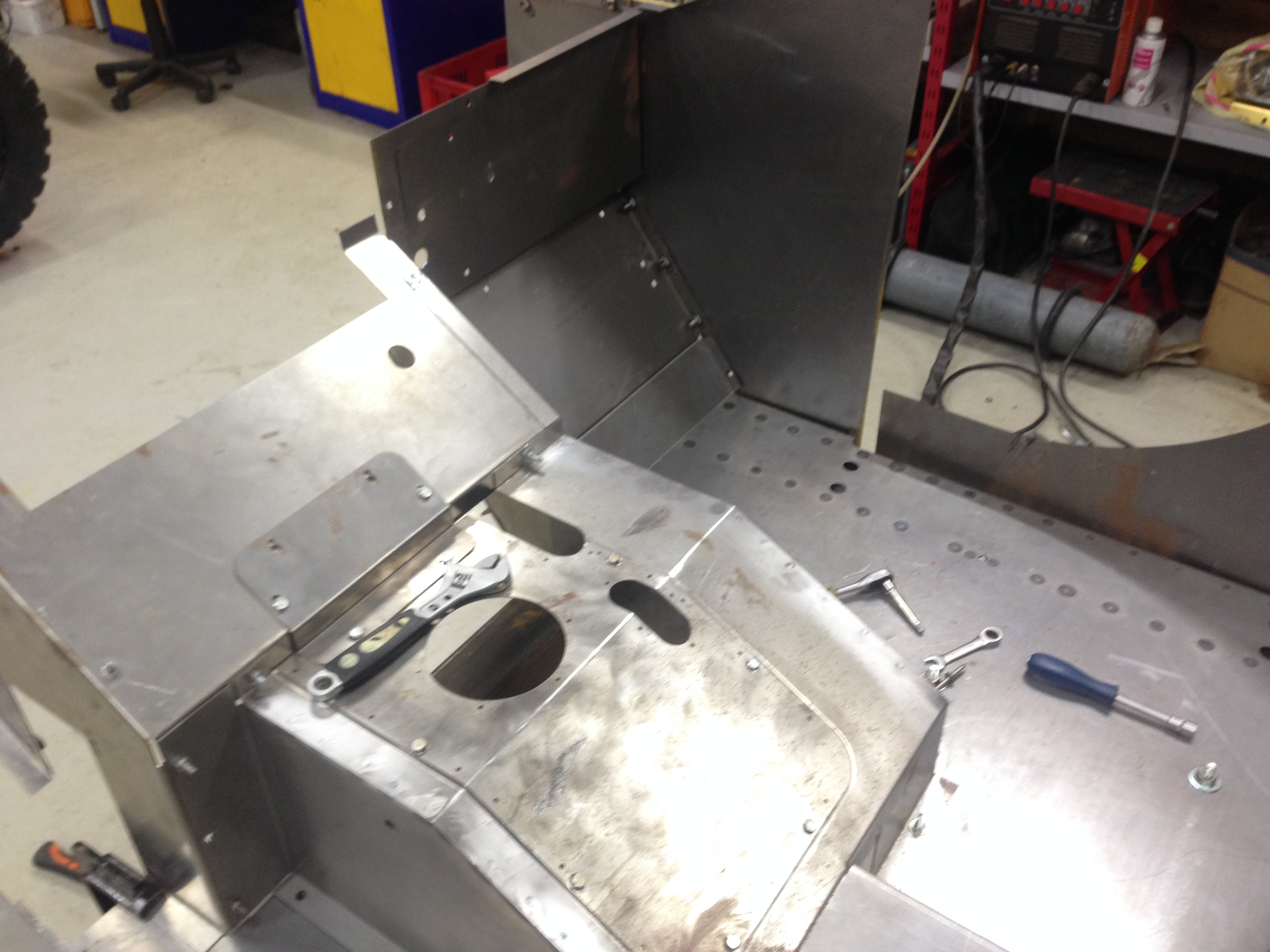

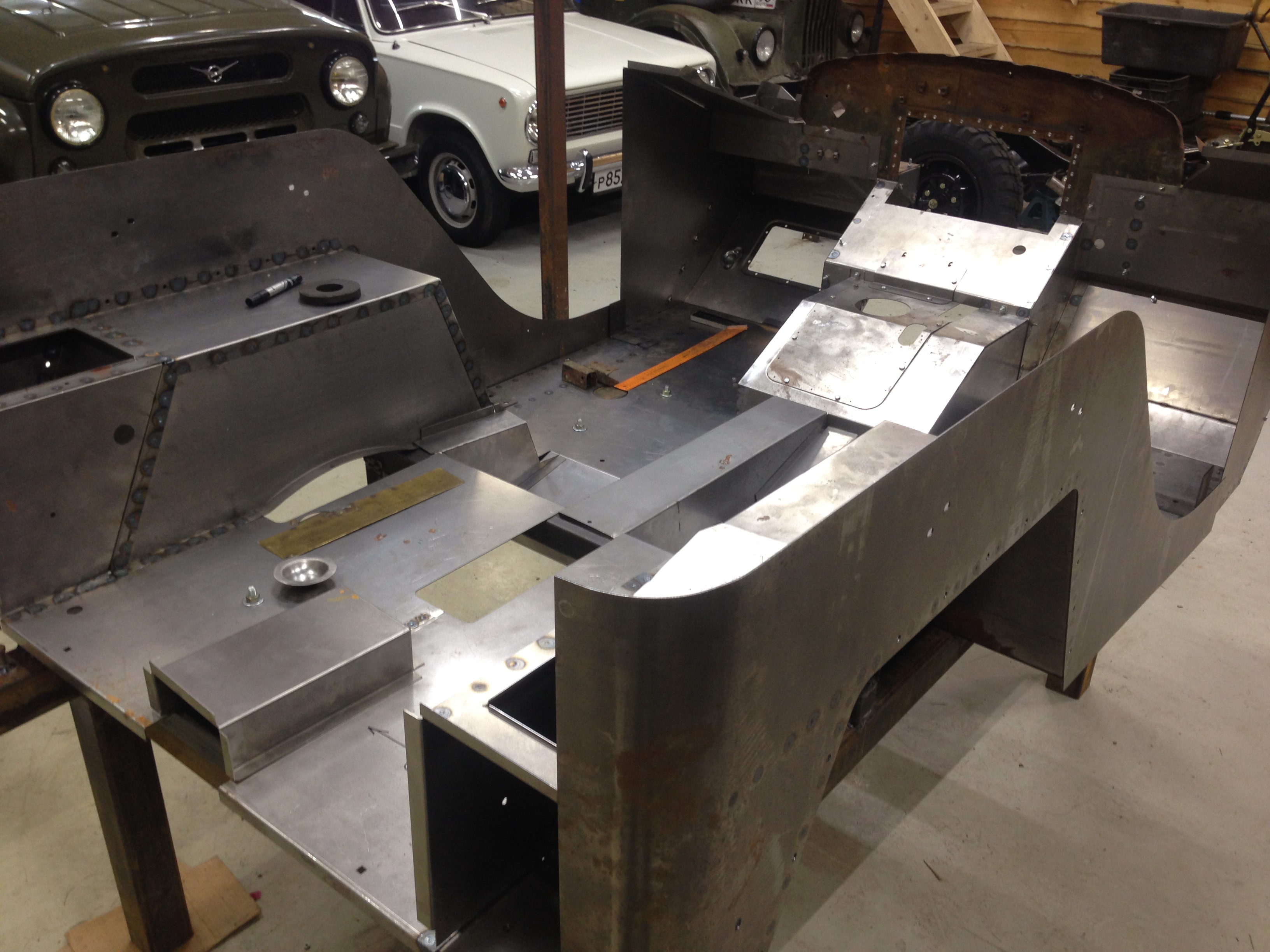

Продолжаем сварку кузова. Начали делать переднюю часть. Сначала собрали и установили центральную консоль, и от нее уже начали примерять и прихватывать далее, постоянно измеряя углы и расстояния. Моторный щит оригинальный - еще не приварен использован для выдерживания размеров. Большинство деталей передка можно собрать вначале на болтики м6, а уже потом сваривать, проверив уровни

Изменено 4 апреля 2018 пользователем Стакан

[starõi gaz 86]

36 минут назад, Стакан сказал:

Спасибо, Айво. Тут видно.



В 1.4.2018 в 15:00, PIONER сказал:



С этого руля сняты размеры болтов- гаек  .На днях посмотрю по внимательней ,сделаю фото ,может тоже есть  клейма треугольники  ,хотя для чего они там -непонятно

снята с етои руля

[Алексей Попович 175]

1 час назад, Стакан сказал:

можно собрать вначале на болтики м6,

Если конструктивно есть удобные отверстия и не надо дополнительно сверлить а потом заваривать, то да, но порой проще работать с саморезами .Иногда собирая на стапеле весь кузов  на саморезах  ( но ГАЗ 69).

[kayot76 48]

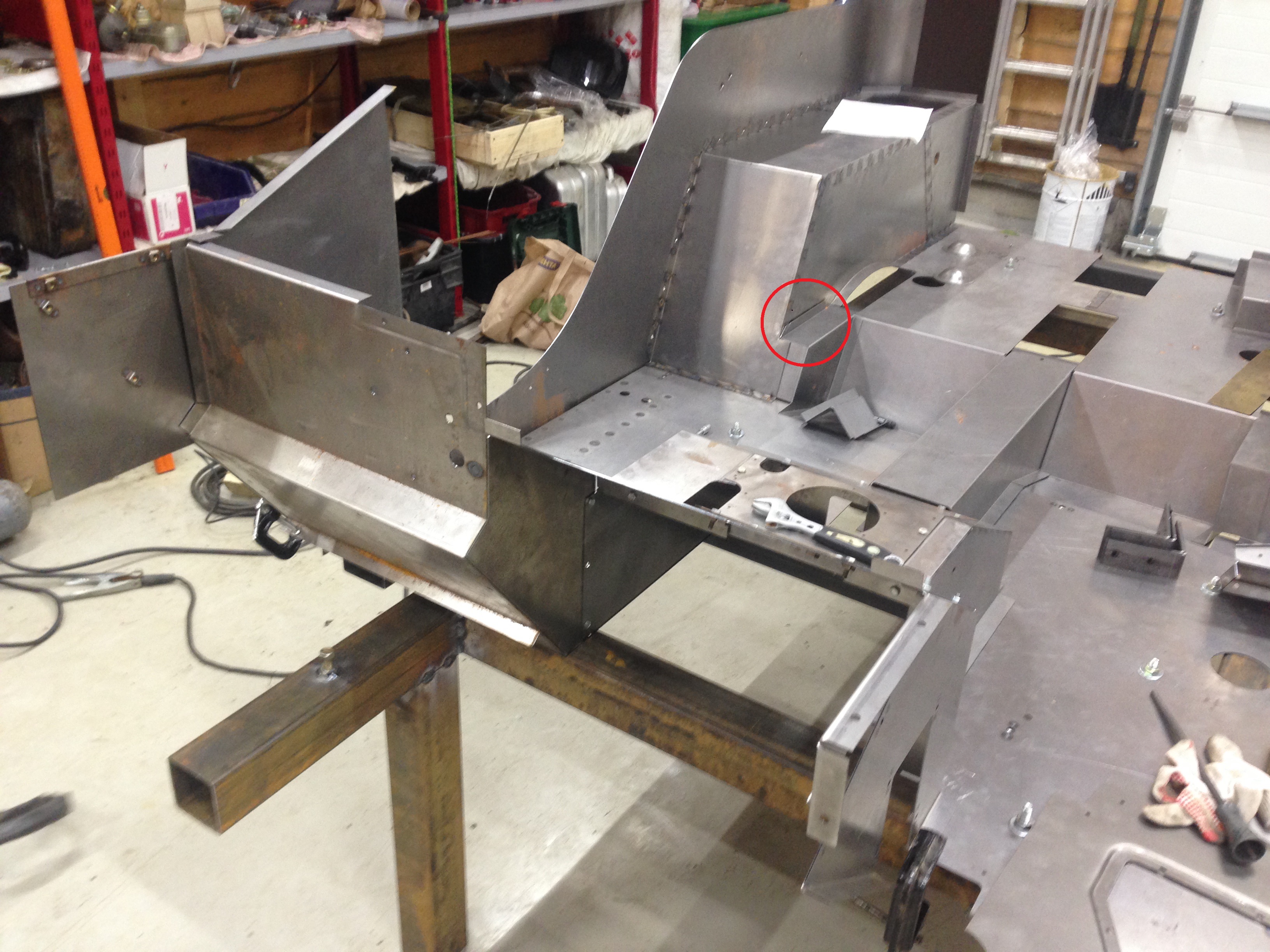

Добрый вечер! С удовольствием слежу за вашим проектом! Огромное спасибо за все те подробности, о которых вы рассказываете! Я тоже занимаюсь сборкой кузова и приходится голову "поломать", чтобы понять как приваривать детали! И некоторые вопросы еще остались... Вот например такой момент

Изменено 5 апреля 2018 пользователем kayot76
Процитировать фото

[kayot76 48]

1 минуту назад, kayot76 сказал:

Наставка передняя брызговика пола..



4 минуты назад, kayot76 сказал:

Как правильно должно быть? Судя по чертежам - на одном уровне( ну разве что панель щитка передка-правая ниже на 0,5 мм)

[kayot76 48]

[kayot76 48]

2 минуты назад, kayot76 сказал:

Прошу прощения, что влез в вашу тему.

[Стакан 1 978]

Наоборот - очень полезно, что влез в тему. А то никто больше тут вроде как и кузовов не собирал - все молчат...

При сборке мы основные усилия прилагаем, чтобы было ровно. Для этого используем установленный в горизонт стапель, лазерный уровень, линейку и угольники.

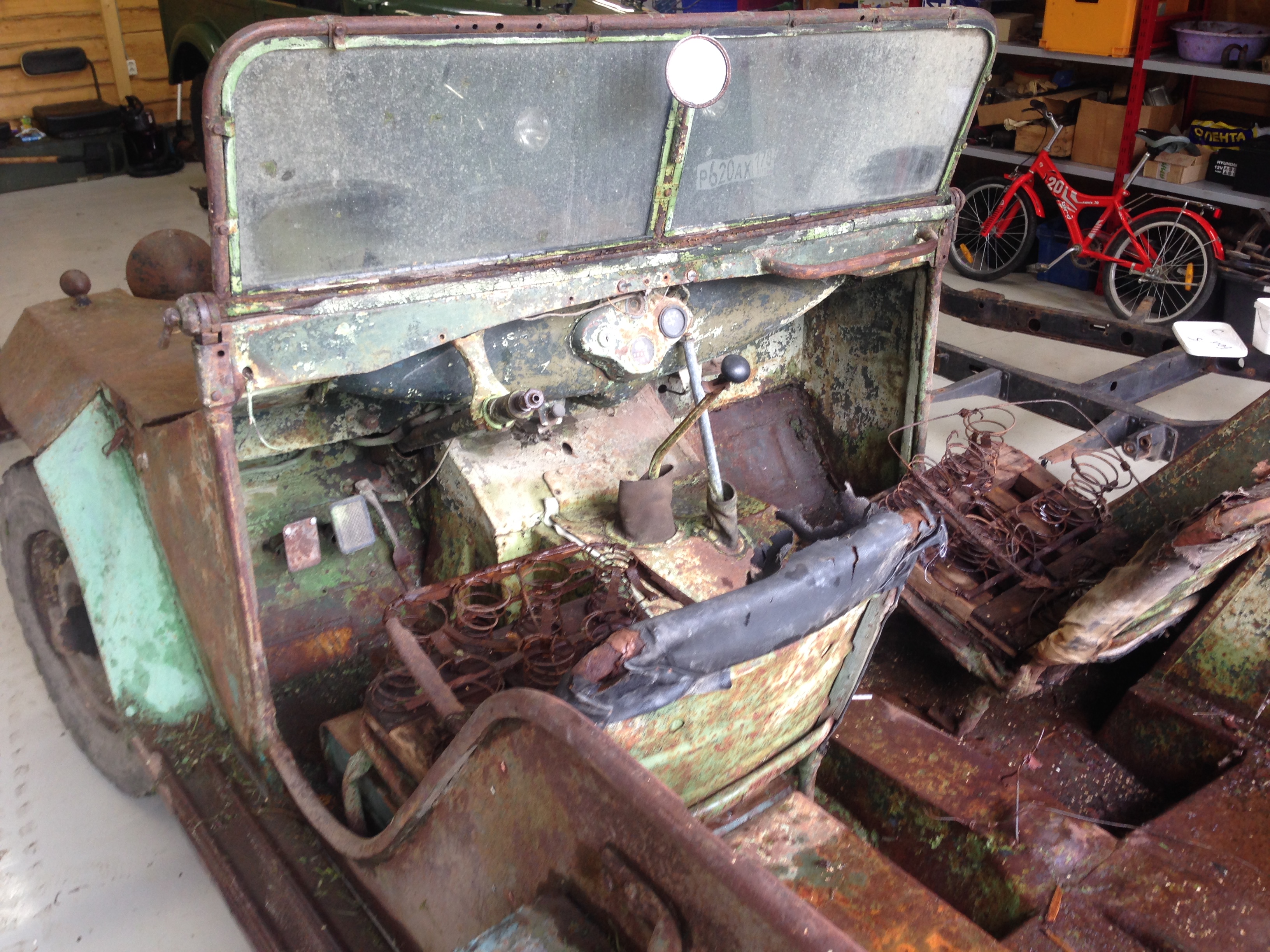

У меня во дворе два кузова один целый и один порезанный. И по поводу вопросов нахлеста деталей мы ходим туда).

- установка надставки передней брызговика пола - просто сделали так, как на старых кузовах.  а иначе она встает со щелями. (только она еще не приварена у нас).

- нахлест боковины на лист передка: на старых кузовах сначала лоб, на него боковой лист, все сверху закрывает скат. Лично мы не сильно напрягались этим вопросом - там по другому и не получается установить без перегиба деталей.

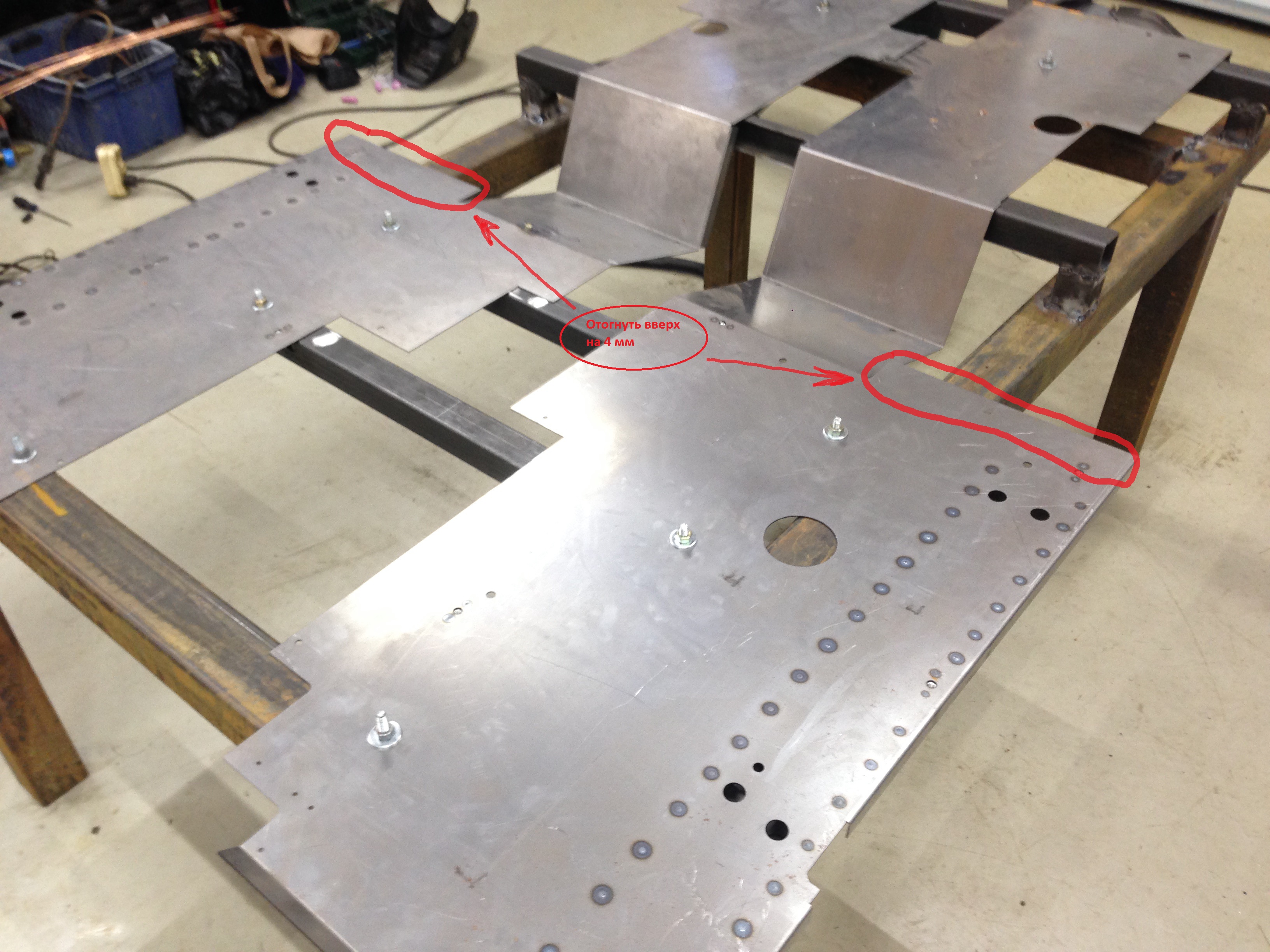

- по поводу того, чтобы тянуть пол на 4 мм вверх - удивлен. Зачем? Кто такое советовал?



А что за сборочный чертеж та такой?

Изменено 5 апреля 2018 пользователем Стакан

[Region-73 1 170]

Отлично, что тему по сборке кузова подняли столь подробно. Рекомендации будут только на пользу. Мы собрали всего пару кузовов и не все болячки могли учесть. Сообщайте и будем меняться в лучшую сторону!

Виктор, надставка брызговика идет внутрь крыла. Мы варили так. Насчет полки на 4 мм вверх- не обязательно это делать. Оба кузова собрали и не потребовалось это, но если все же нужно сделать, то этот гиб непременно введем. С 208-ой панелькой и панелькой боковины тоже небольшая засада была в пару миллиметров. На своей машине просто стянули. Полку ниже или панель выше гнуть?

[илья2004 359]

а моторный щит тоже будете менять или их еще не делают

[Стакан 1 978]

10 часов назад, илья2004 сказал:

а моторный щит тоже будете менять или их еще не делают

Есть ряд деталей, которые остаются оригинальные. В том числе и моторный щит - нормального новодела этих деталей я не вижу.

Изменено 6 апреля 2018 пользователем Стакан

[kayot76 48]

Я конечно не спец, поэтому мои вопросы и замечания исходят только с упором на чертежи! Наставка передняя брызговика пола выходит наружу!( см.чертеж внимательно!) У меня получилось без щелей. Детали делал сам, гнул метал в гараже при помощи разных приспособ, но все согласно размерам чертежей!  На чертеже пола есть вопросы -  нужны точные ответы!



Изменено 6 апреля 2018 пользователем kayot76
орф.ошибка

[kayot76 48]

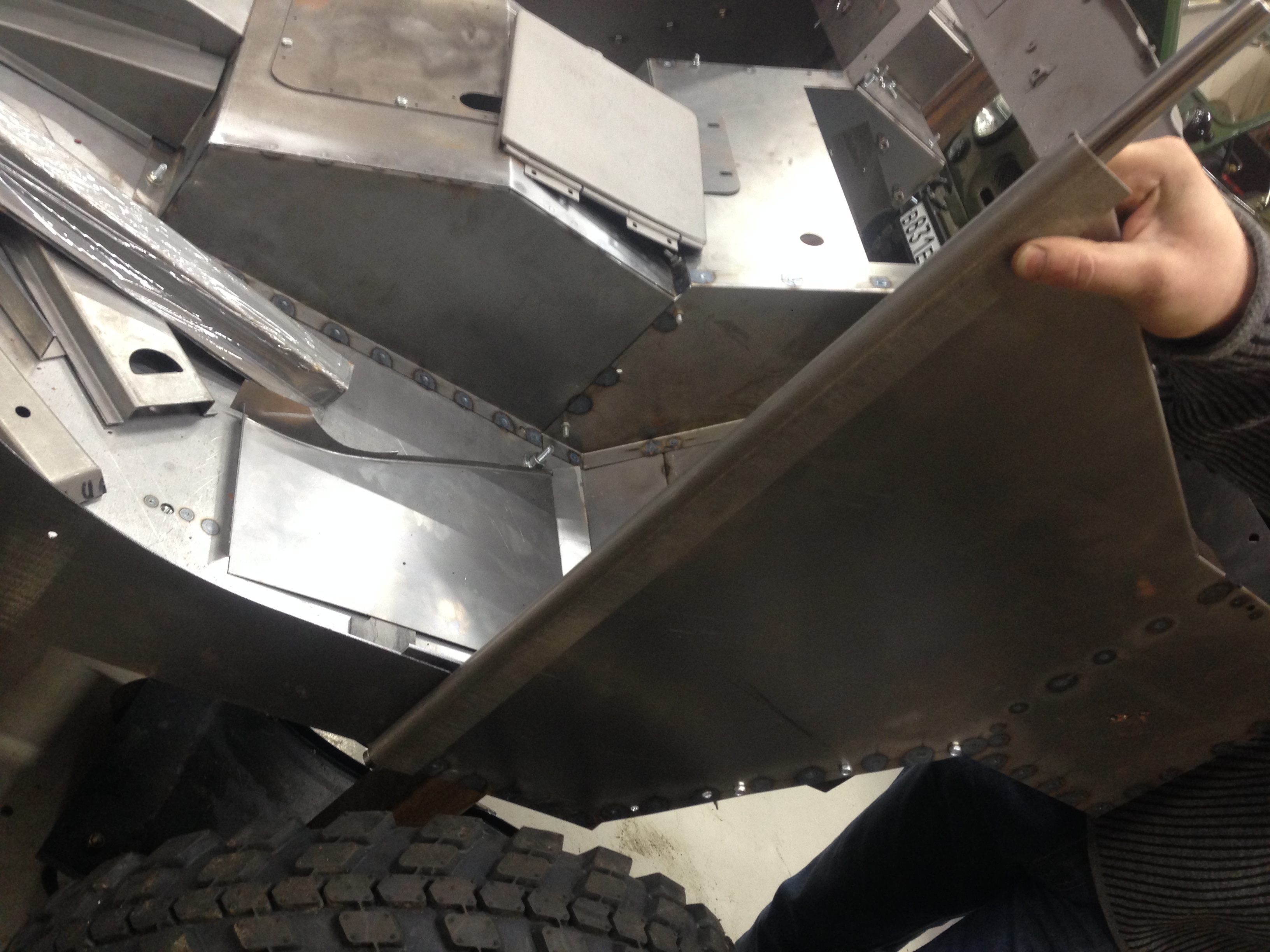

А так я поступил с нахлестами, иначе будет щель, когда начнешь варить "Панель заднюю верхней боковины передка"

[nat 4 559]

1 час назад, Стакан сказал:

Есть ряд деталей, которые остаются оригинальные. В том числе и моторный щит - нормального новодела этих деталей я не вижу.



[Стакан 1 978]

20 минут назад, nat сказал:

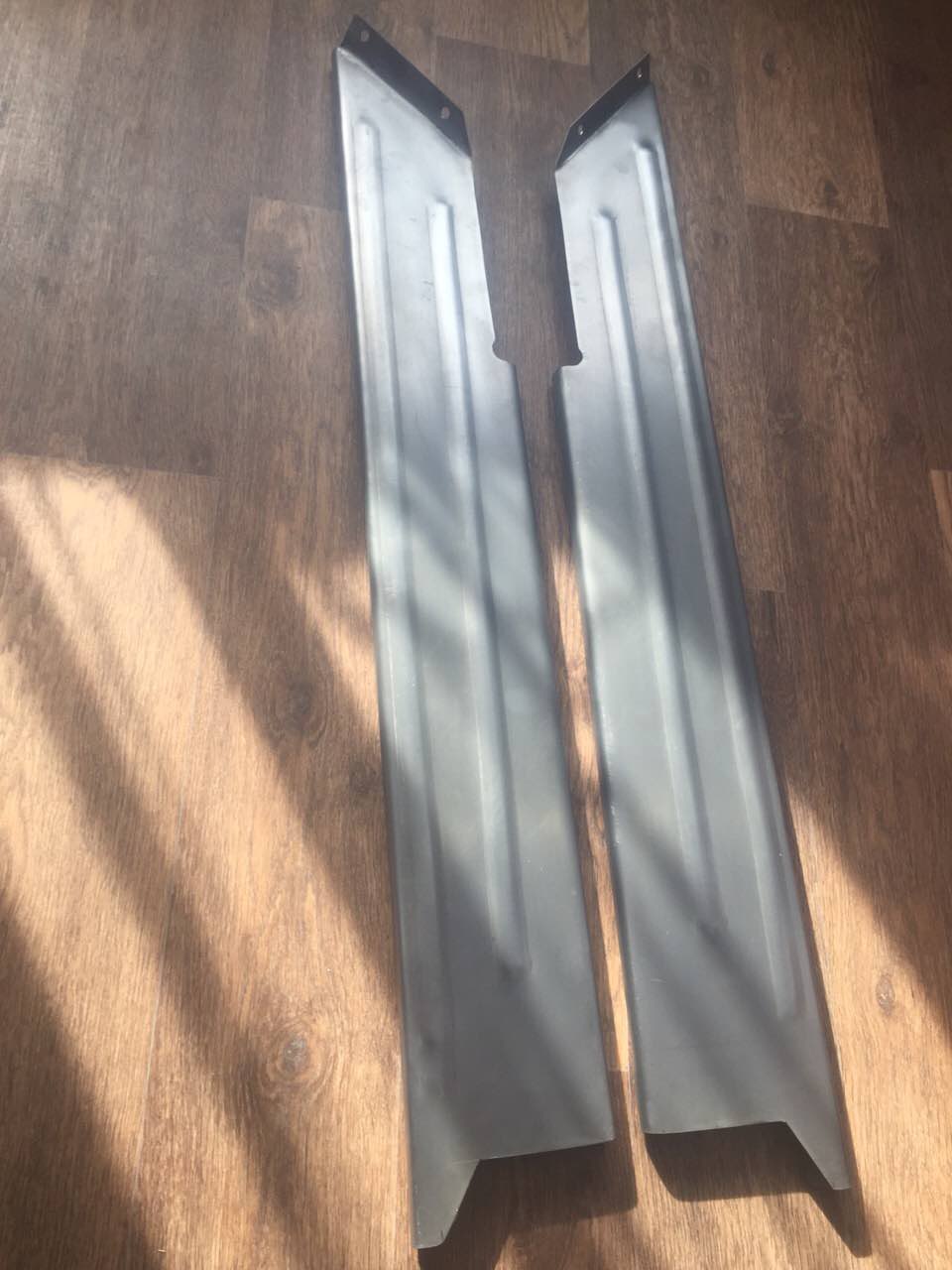

Качество, Толя, качество! Пока что подножек правильной толщины не видел. Если твои и 2мм - скажи где брал)

[Стакан 1 978]

35 минут назад, kayot76 сказал:

А так я поступил с нахлестами, иначе будет щель, когда начнешь варить "Панель заднюю верхней боковины передка"

Скат просто так у меня лежит пока - жду бак, чтобы выставить всю сборку окончательно. Поэтому пока такая дырка.

А вообще - ты намного тщательнее подходишь к вопросу - мы просто копируем то, что видим на старом кузове. Не вдаваясь сильно в чертежи. И такого типа нахлесты - просто стягиваем как можно. Не стараясь вывести в идеал. Соблюдаем только внешнюю геометрию.

[Стакан 1 978]

А с надставкой брызговика Кайот прав - хорошо еще не приварили мы ее...

Изменено 6 апреля 2018 пользователем Стакан

[Емеля 288]

Вечер добрый! Может в теме просмотрел, или смотрел не туда.....

На 5-й странице 31 .08. 17. Вы писали-

Размерность сальника передней ступицы: (впишу чуть позже).

Размерность сальника задней ступицы: (впишу чуть позже)

Для тупых и слепых можете подсказать -Размерность сальника задней ступицы ?????

Пожалуйста ну очень надо....

[Стакан 1 978]

22 минуты назад, Емеля сказал:

Вечер добрый! Может в теме просмотрел, или смотрел не туда.....

На 5-й странице 31 .08. 17. Вы писали-

Размерность сальника передней ступицы: (впишу чуть позже).

Размерность сальника задней ступицы: (впишу чуть позже)

Для тупых и слепых можете подсказать -Размерность сальника задней ступицы ?????

Пожалуйста ну очень надо....

Пытался вписать в тот пост, но почему-то это уже невозможно.

Сальник задней ступицы (не полуоси, который внутри моста, а именно ступицы)

Изменено 11 апреля 2018 пользователем Стакан

[Стакан 1 978]

Сегодня делали завальцовку труб - вертикальных стоек кузова. Дело в том, что окантовка борта будет сохранена оригинальная, но вертикальные стойки не были в приличном сохране - поэтому мы решили сделать эти детали сами.

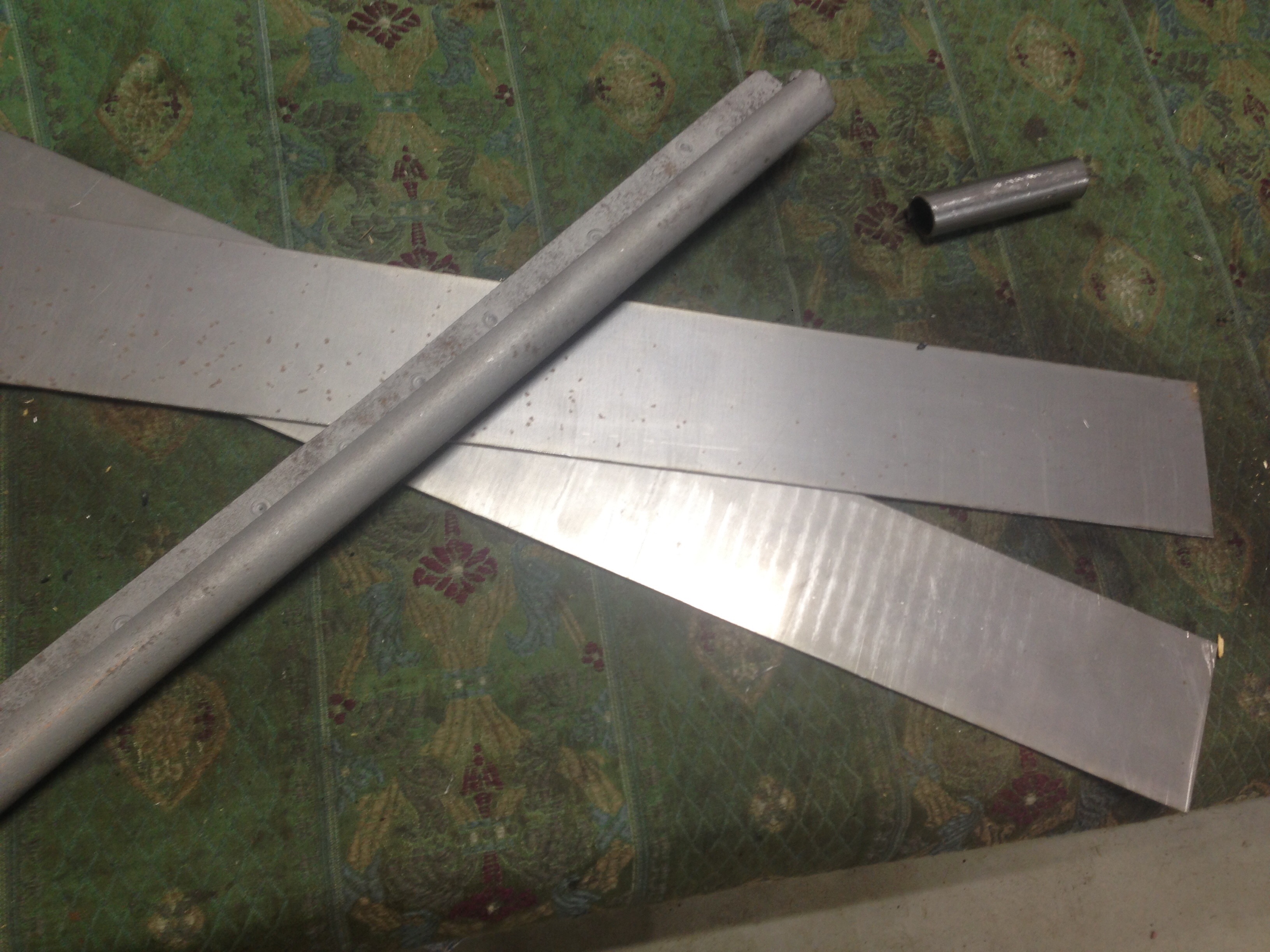

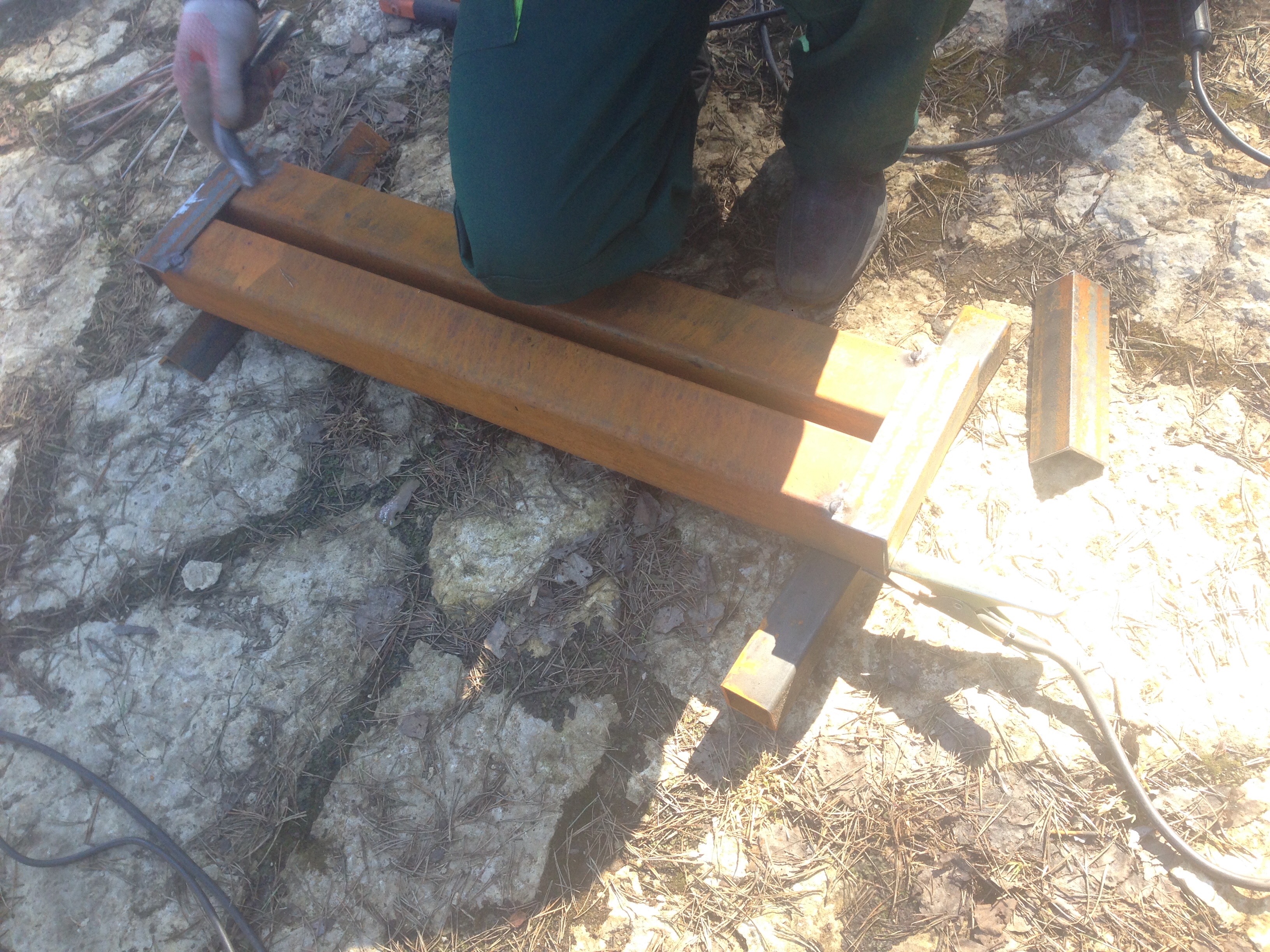

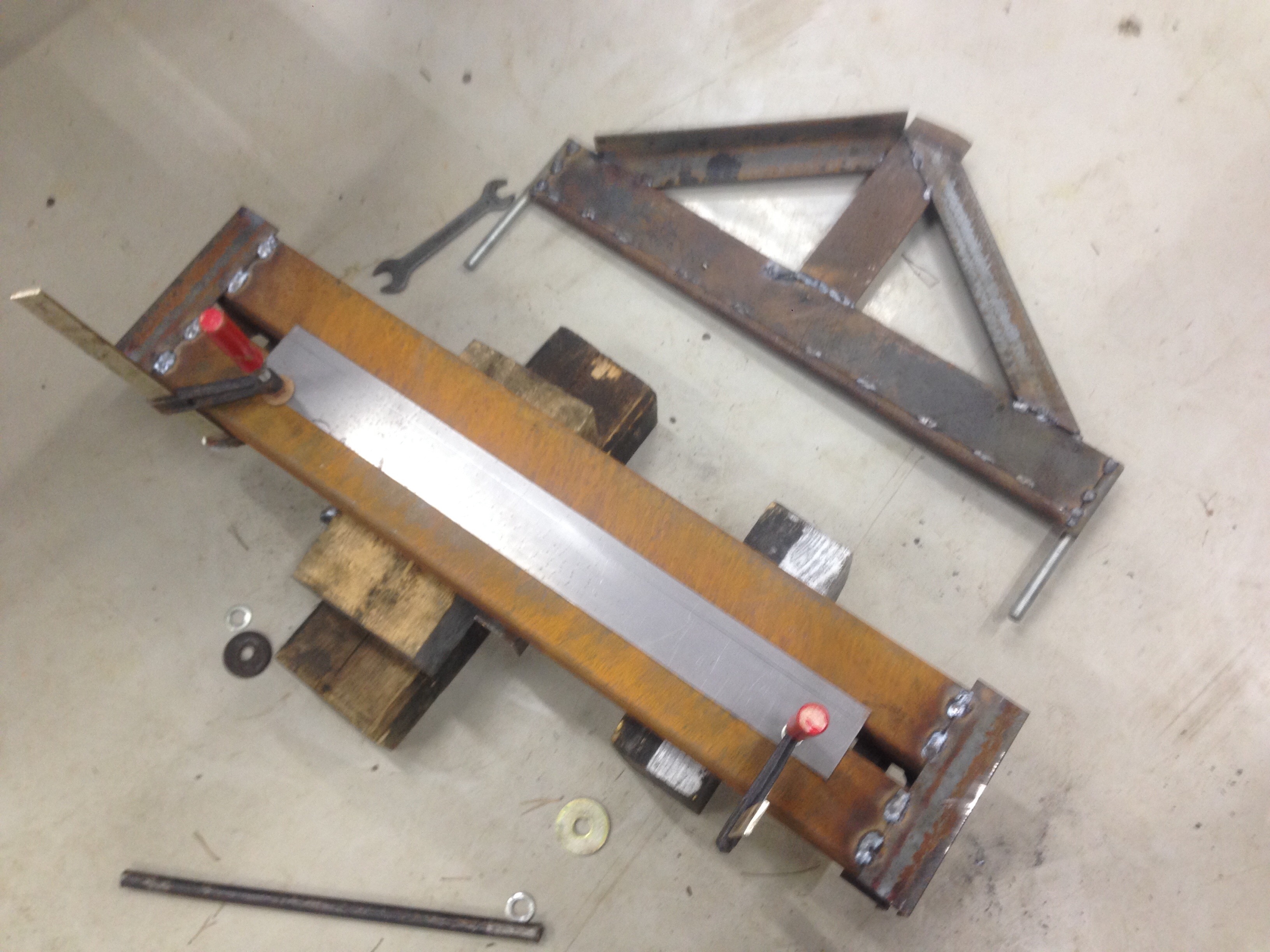

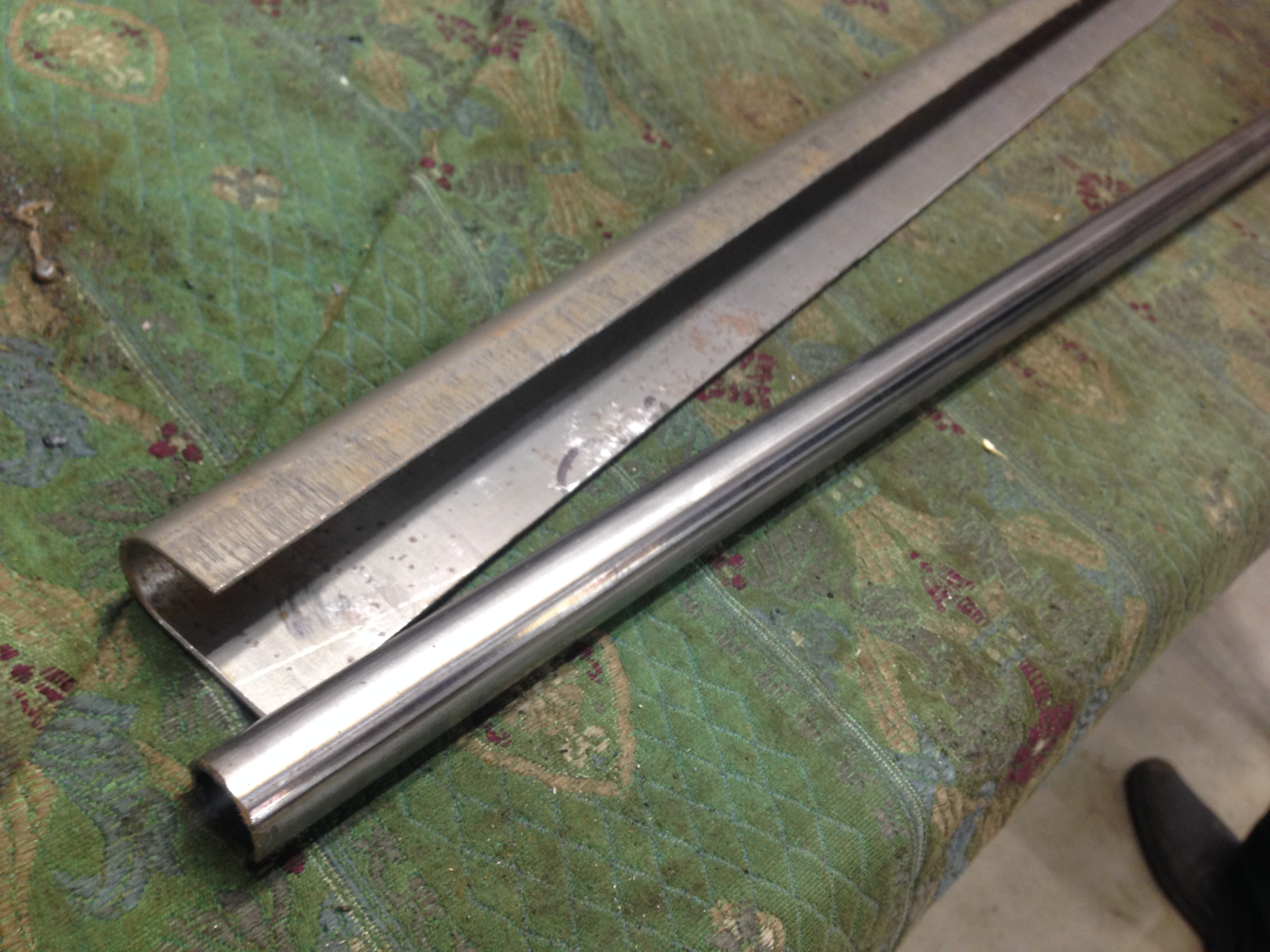

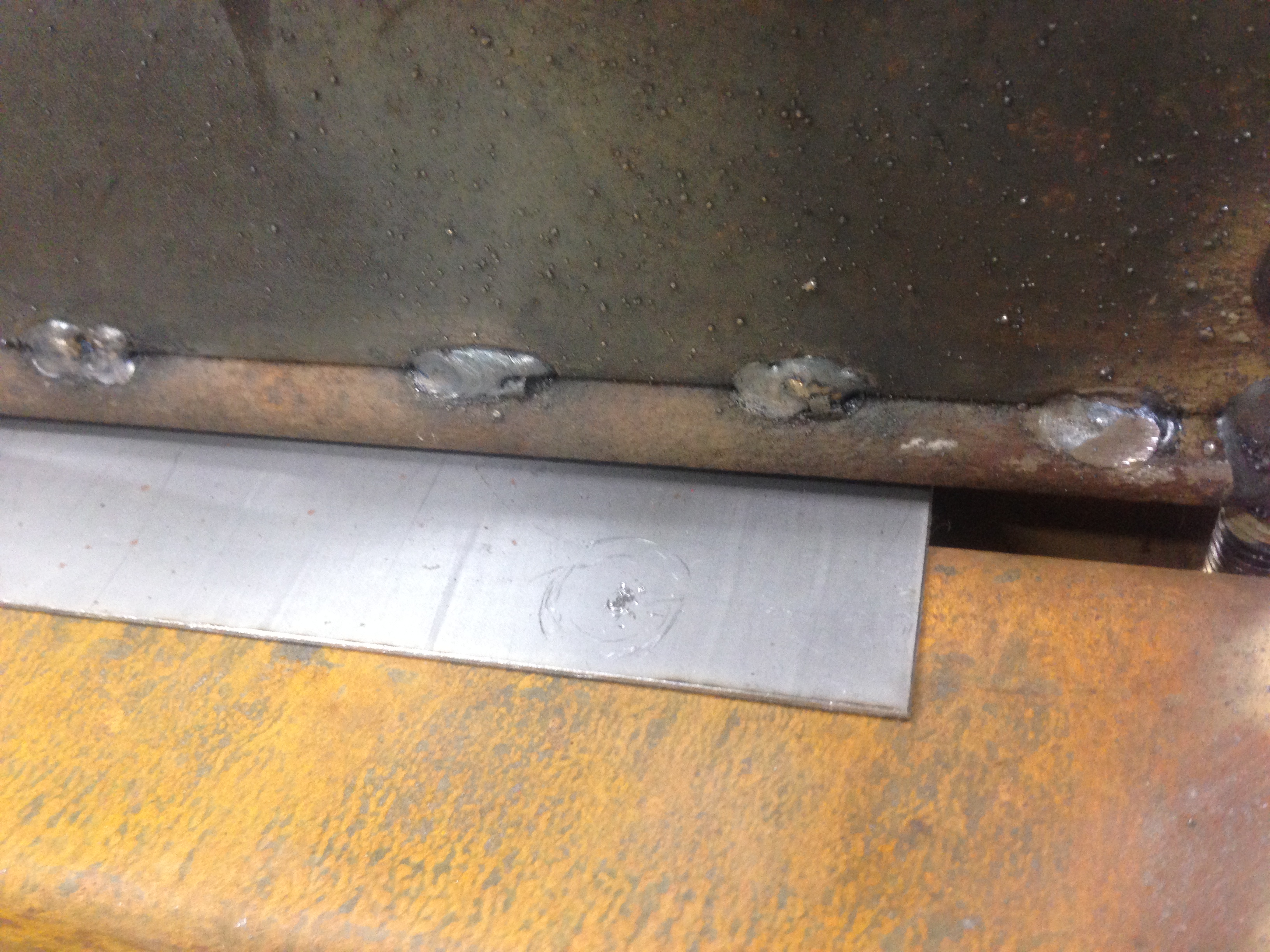

Роман нашел трубу 19 мм внешнего диаметра и 16 внутреннего. Это именно та туба, которая используется в окантовке бортов. Внутренний размер трубы в 16 мм важен потому, что эти стойки вставляются держатели рамки лобового стекла.  Теперь было необходимо полуобернуть трубу полосой 1,5мм металла. Для этого была сделана оснастка, за идею которой большое спасибо Александру Костину. При помощи этого устройства мы делали вальцовку длинной 70 см. Приходилось помогать кувалдой. Завершали вальцовку при помощи тисков и молотка.







Изменено 11 апреля 2018 пользователем Стакан

[kayot76 48]

Для обвальцовки трубы нужен метал толщиной 1,2мм - так указано в чертеже

Изменено 11 апреля 2018 пользователем kayot76
