Электропроводка?

[С_Т 30]

Камрады!

Ткните носом где на форуме схема-плакат электропроводки для 8-миместного 69. Если есть доки с указанием длин хвостов, то буду счастлив.



В Москве (или России) кто-нибудь электропроводку по заказу индивидуально промышленно изготавливает?

[Волголог 3 009]



Схема электрооборудования Газ 69



[speedoff 3 814]

Как можно промышленно изготавливать что-то индивидуальное?

Любой мало-мальски грамотный электрик сделает вам новую проводку на Газик. Хоть с родным движком, хоть с уазовским.

Там проводка по сути простейшая

[Денис002 818]

У Сергея Psserge есть комплекты плакатов.

[Maxx1969 2 736]

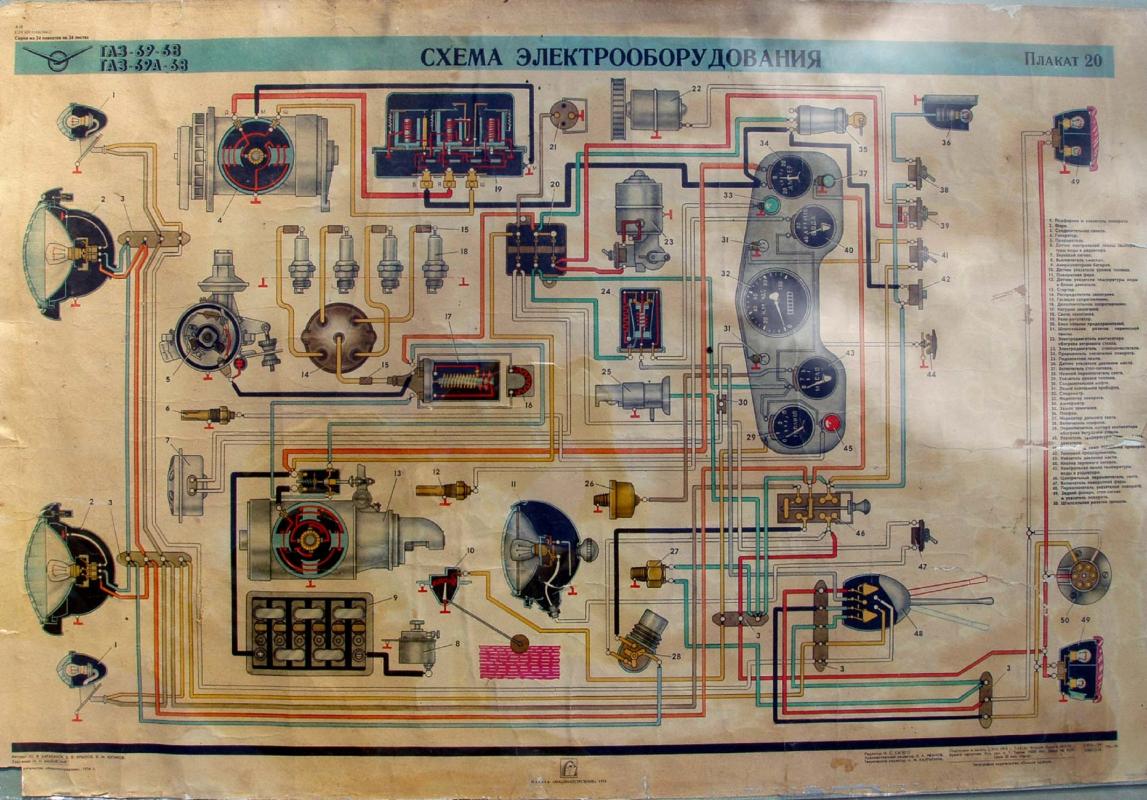

Плакат оригинала вот..

[Maxx1969 2 736]

Камрады!

Ткните носом где на форуме схема-плакат электропроводки для 8-миместного 69. Если есть доки с указанием длин хвостов, то буду счастлив.



В Москве (или России) кто-нибудь электропроводку по заказу индивидуально промышленно изготавливает?

А под ваш пепелац с 21 движком,только самому..ручками.Или конвертировать,из родной "оригинальной" 69..

Изменено 26 июля 2016 пользователем Maxx1969

[С_Т 30]

Плакат оригинала вот.. p9190018.jpg

Ага. Спасибо.

Схема электрооборудования Газ 69

Спасибо

[С_Т 30]

А под ваш пепелац с 21 движком,только самому..ручками.Или конвертировать,из родной "оригинальной" 69..

Как минимум, "задний жгут" должен быть похожим.

[Maxx1969 2 736]

С_Т.Если нужна новая,оригинал,обращайтесь в л.с.

[Kedr 2 216]

Поищите на сайте, я довольно давно об этом подробно писал, товарищи дополняли. Как раз про изготовление.

[С_Т 30]

Не нашлась.

Либо не там искал, либо не по тем ключами.

[esaul1 1 825]

1. Если двигатель 21-й, бери за основу схему УАЗ-469.

2. Перед началом работы определись, какие дополнительные электроприборы тебе нужны (ПТФ, освещение, фонарь заднего хода и пр.)

3. Вчерне рисуй схему разводки (назад жгут идет по левому лонжерону рамы).

4. Иди в автоэлектролабаз, покупай провода разного цвета и сечения, разъемы "папа-мама" и приспособу для обжимки (пайка имеет свойство ломаться).

5. Аккуратно собирай проводку по месту. Не бином Ньютона.

П.С. Кстати .тем про проводку в этом разделе - масса. Там все подробно разжевано. И еще (ИМХО) - старую проводку ставить не советую. Изоляция имеет привычку стареть. а металл - окисляться. Коротыш реален в любом месте и в любое время. Как правило - в самое неподходящее.

[С_Т 30]

С_Т.Если нужна новая,оригинал,обращайтесь в л.с.

Спасибо за предложение.

Увы, 21-й движок и нужно пару жил кинуть дополнительно. Поэтому не подойдет.

[С_Т 30]

1. Если двигатель 21-й, бери за основу схему УАЗ-469.

..

Спасибо.

Вероятно так и сделаю, только вначале старье от УАЗ-а найду, чтобы по месту определить схему прокладки и длины.



З.Ы. что-то мне подсказывает монтажного блока в 69-м нет.

Не знаю, Не искал даже

[esaul1 1 825]

...................... только вначале старье от УАЗ-а найду, чтобы по месту определить схему прокладки и длины.



.........................

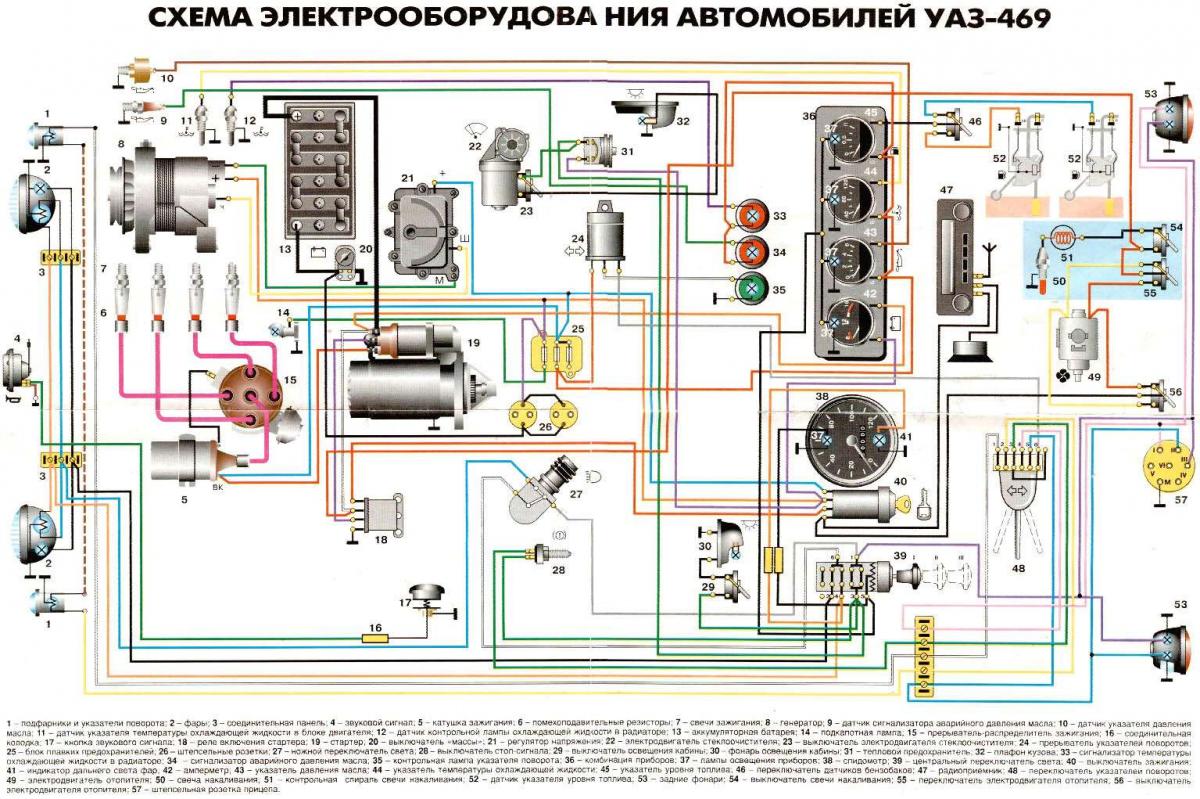

Зачем тебе старье? Рассыплется в руках, или на ходу. Бери провода метров по 20 разного цвета, клеммные колодки и разъемы. Схема УАЗа вот.

Дополнительные опции нарисуешь сам. Рекомендую поставить еще один блок предохранителей для них.

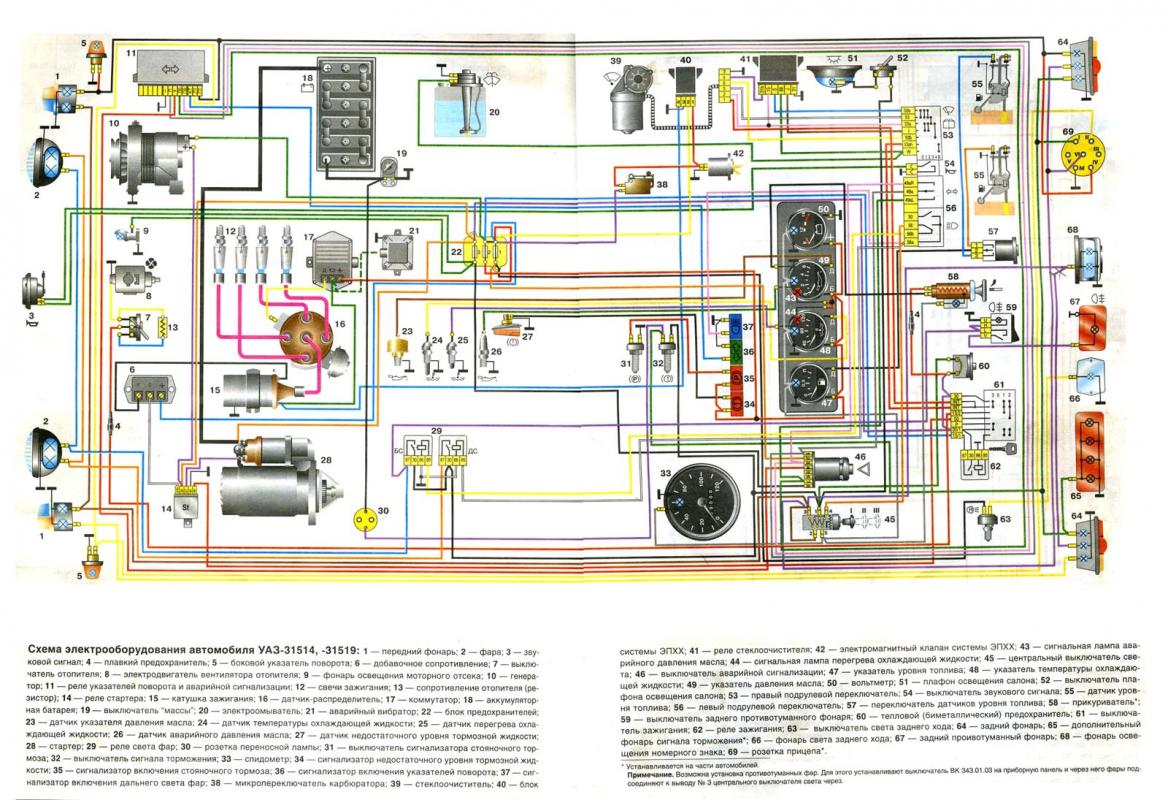

П.С. Вот еще одна, посовременнее, но тоже, без электроники.

Изменено 27 июля 2016 пользователем esaul1

[С_Т 30]

Зачем тебе старье? Рассыплется в руках, или на ходу. Бери провода метров по 20 разного цвета, клеммные колодки и разъемы. Схема УАЗа вот.


Дополнительные опции нарисуешь сам. Рекомендую поставить еще один блок предохранителей для них.

П.С. Вот еще одна, посовременнее, но тоже, без электроники.

СХЕМА УАЗ.jpg

За схемы - Спасибо.



Я писал о другом - если найду время, возьму жгут, как макет, проложу, порежу или надставлю. И будет макет для изготовления нормального жгута.



Если хватит сил и времени.



По идее, нужно коробку с представителями где-то монтировать, но это ещё дальше от оригинала. Не решил пока.

Изменено 27 июля 2016 пользователем С_Т

[серый газ 193]

Есть с донора проводка под 21 мотор, не бодрая.

[esaul1 1 825]

Хазяин - барин. Но, сдается мне, ты излишне усложняешь себе жизнь. Зачем возиться со жгутом? Бросил провода, потом спрятал их в чулки (так же продаются в автомагазинах). Проще и ремонтопригоднее.

[ALL21 104]

Продают новодел

http://www.retrodetal.ru/detail/380-69/

[ODI72 448]

За пятеру можно легко найти оригинал в идеальном сохране.

Изменено 28 июля 2016 пользователем ODI72

[С_Т 30]

Продают новодел

http://www.retrodetal.ru/detail/380-69/

Я не уверен, что у них оптимальная цена.

Но за название и идею спасибо - напишу и им. Возможно они в похожие деньги уходят и бОльшее число жил, и моторную под 21-й

За пятеру можно легко найти оригинал в идеальном сохране.

Полагаю, Не на 21й движок. Нет?

[С_Т 30]

Есть с донора проводка под 21 мотор, не бодрая.

Не могу отправить лс

[Федот68 4 281]

Я не уверен, что у них оптимальная цена.

Но за название и идею спасибо - напишу и им. Возможно они в похожие деньги уходят и бОльшее число жил, и моторную под 21-й

Полагаю, Не на 21й движок. Нет?

Спасибо. Посмешил старика....

[С_Т 30]

Спасибо. Посмешил старика....

Я рад.
