ГАЗ-ММ образца 1942г.в. (чертежи, схемы, фото)

[Region-73 1 170]

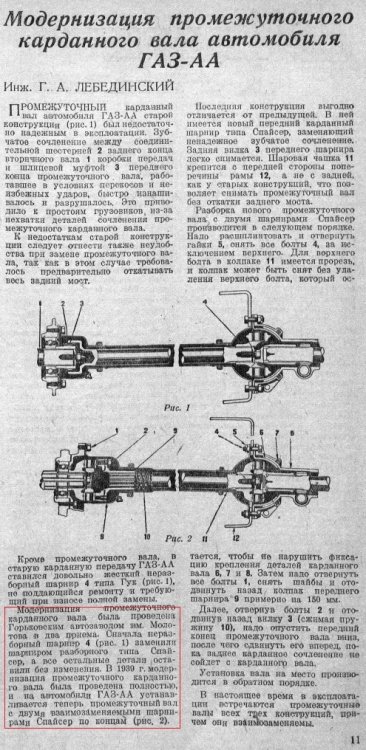

Довольно любопытная статья в журнале "За рулем". Она позволяет определить точную дату внесения конструкционных изменений в Полуторку по части промежуточного кардана.



Изменено 22 февраля 2018 пользователем Region-73

[Дмитрий 1980 1 970]

все это хорошо.. вот кто бы занялся новоделом на карданы  и шарниры...... думаю спрос бы точно был...  я бы про запас точно взял бы)))

[ALL21 104]

За изготовление нового  малого карданного вала ,  для ММ, по чертежу,   мне зарядили 15000 руб. Не знаю много это или нет, но потом попался оригинальный. Наверное пока рановато.

Вот крестовины, - да.

Изменено 22 февраля 2018 пользователем ALL21

[Дмитрий 1980 1 970]

да уж... неужели так трудно отфрезеровать 2 конца кардана...  хотя может я чего то не понимаю...  там же вроде только типоразмерность задаешь и все...

[ALL21 104]

Эвольвентные шлицы... В Питере вообще никто не взялся. Я знаю что Сергей Муха заказывал в Минске. И результатом не очень остался доволен.

[Дмитрий 1980 1 970]

.. думал 21 век...

[Дмитрий 1980 1 970]

в космос уже давно летаем..  а ссаный кардан не сделать...

[uncle Gena 1 742]

Ещё в 90-х можно было. Сейчас заводы стоят, станки в металлолом ушли, станочники... Кого уж нет, а кто далече. Прошло время, когда за пузырь можно было что хочешь сделать. Эвольвентные шлицы, например, легко можно нарезать на обычном горизонтально-фрезерном станке в ремонтной мастерской среднего пошиба, но нужна специальная дисковая фреза - в ней вся заковыка. Хотя и эта проблема решается, но решение мутотливое и изготавливать таким способом очень долго. Фреза-летучка.

Изменено 23 февраля 2018 пользователем uncle Gena

[Region-73 1 170]

На полуторках с брезентовым верхом на задней стенке было крепление для винтовки. Выглядело оно как два треугольника к которым приварены хомуты для крепления оружия. Крепились эти два треугольника к металлическому уголку над сиденьем которое идет по верху спинки сиденья. Так вот вопрос, есть ли у кого-то фото? Такое по которому можно сделать такие? Очень уж в душу запали

[газ 67 162]

Привет, у меня такие крепления, фото и размеры могу прислать через неделю  примерно.

Изменено 21 января 2019 пользователем газ 67

[Дмитрий 1980 1 970]

кидай фотку в тему будет интересно.

[jano 92]

Я не знаю точно, это держатель винтовки?

[Дмитрий 1980 1 970]

судя по крепежу - немец..

[ретроман-102 160]

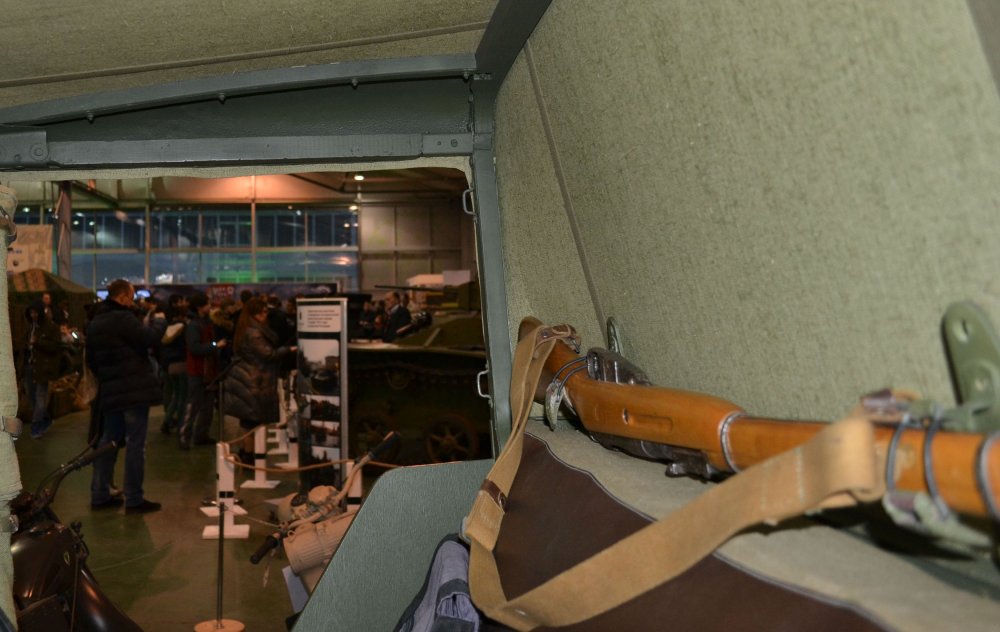

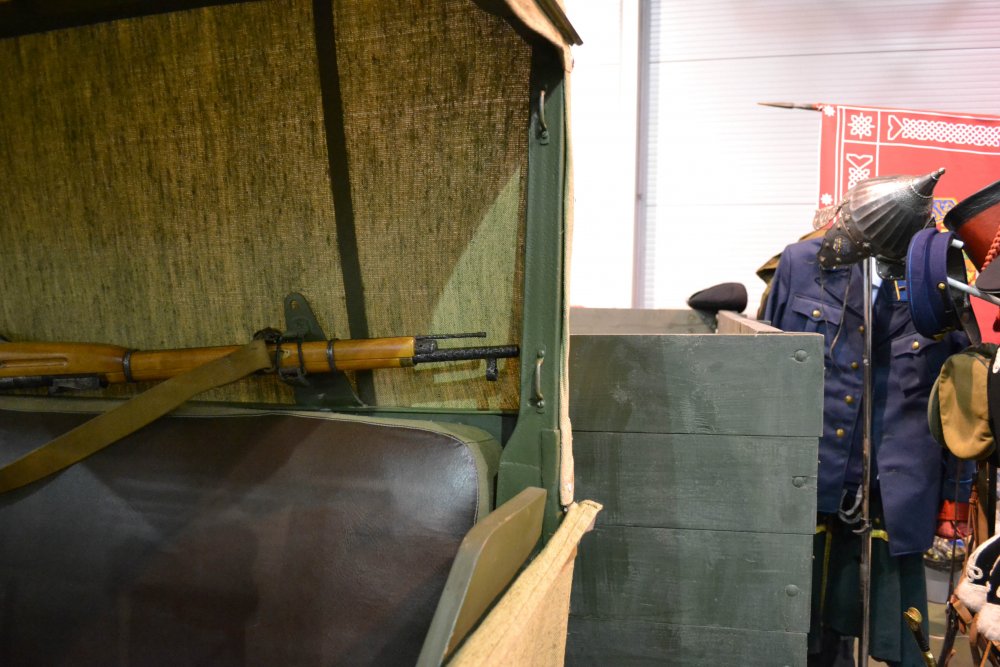

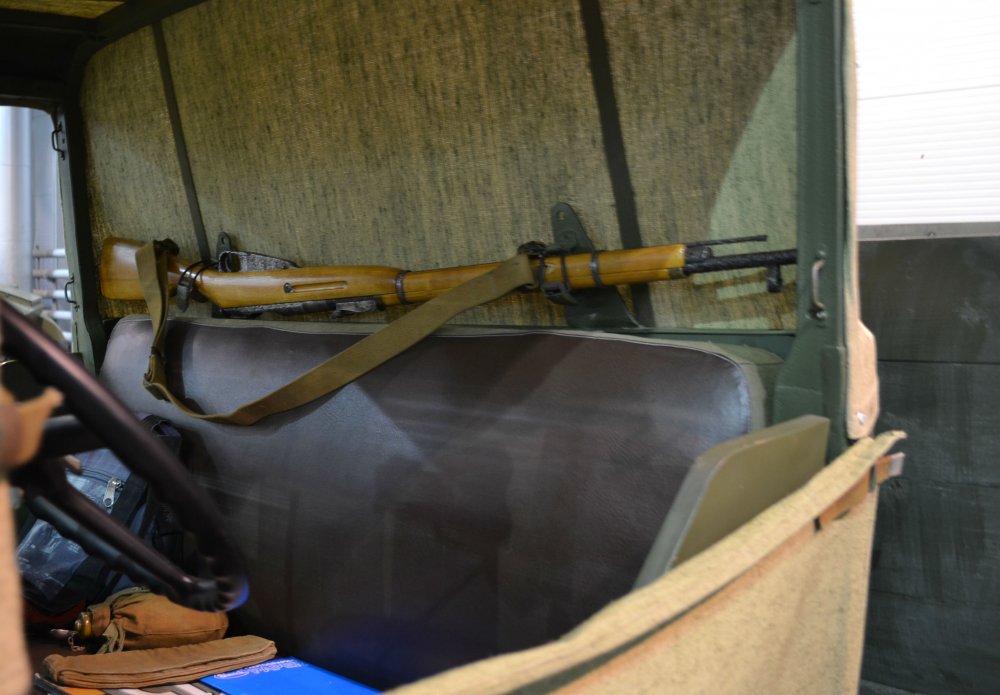

вот пару фото у меня сохранившихся с винтовкой.

[Газ-АА 278]

4 часа назад, ретроман-102 сказал:

вот пару фото у меня сохранившихся с винтовкой.

Представленное на фото исполнение варианта крепления личного оружия водителя выглядит абсурдно и не должно было быть принятым заказчиком от военного ведомства. Даже как чья то(водителя) индивидуальная инициатива данное решение ничуть не лучше чем размещение личного оружия поверх бензобака или в кузове. Полагаю что на фото представлено вольное творчество не грамотных реконструкторов либо деятелей кино.

[Восход 134]

На вв2 год или два назад проскакивали остатки кабины как раз с очень похожими креплениями на этой перемычке задней стенки. Фотографии пока не удалось найти.

[Дмитрий 1980 1 970]

7 часов назад, Газ-АА сказал:

Представленное на фото исполнение варианта крепления личного оружия водителя выглядит абсурдно и не должно было быть принятым заказчиком от военного ведомства. Даже как чья то(водителя) индивидуальная инициатива данное решение ничуть не лучше чем размещение личного оружия поверх бензобака или в кузове. Полагаю что на фото представлено вольное творчество не грамотных реконструкторов либо деятелей кино.

Почему то я тоже согласен...дверей нет крыши...эрзац машина в военное время...лишнего ничего и тут будут какие то крепления выдумывать.....сами водители и придумывали...потому что в кабине полуторки реально "ствол" девать некуда.....даже на реконе в кузове возишь...)))  как бревно там под ногами валяется..))))

[Region-73 1 170]

На машинах с железной кабиной были ж кронштейны. Я не совсем уверен, что это под винтовку (на прикрепленном фото), но что-то подобное для ее крепления на жестяной кабине я точно видел.

Сергей правильно говорит, что пару лет назад проскакивало лесное фото кабины стоявшей на раме у которой было это крепление. Конечно я не исключаю варианта, что это именно та же кабина, которую восстановили и она изображена на фото Ильгиза. Был ли второй такой автомобиль - это могут сказать только фото, которых мы ждем из Наро-Фоминска.

[starõi gaz 86]

Проста стенка.красна стрела не причом.

[Восход 134]

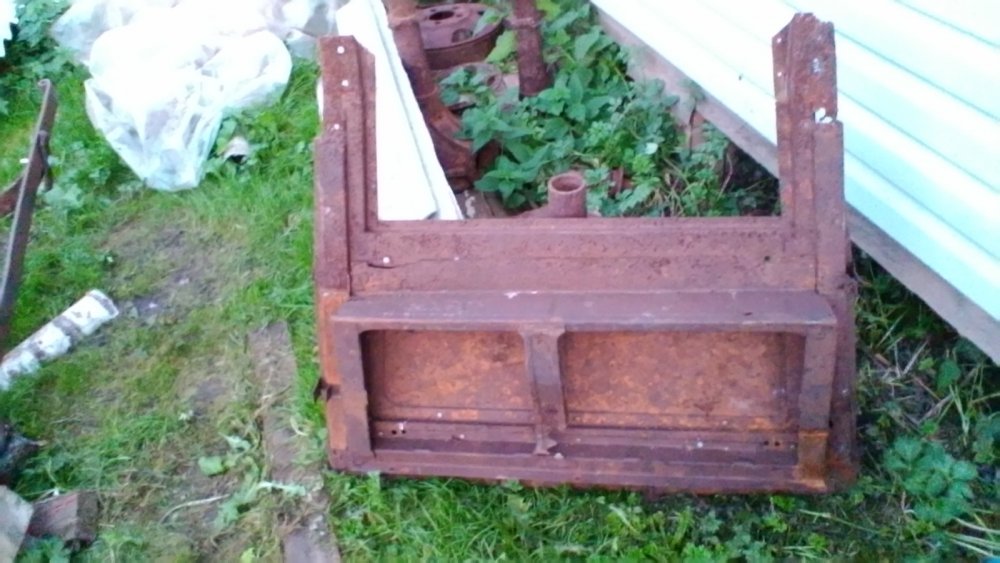

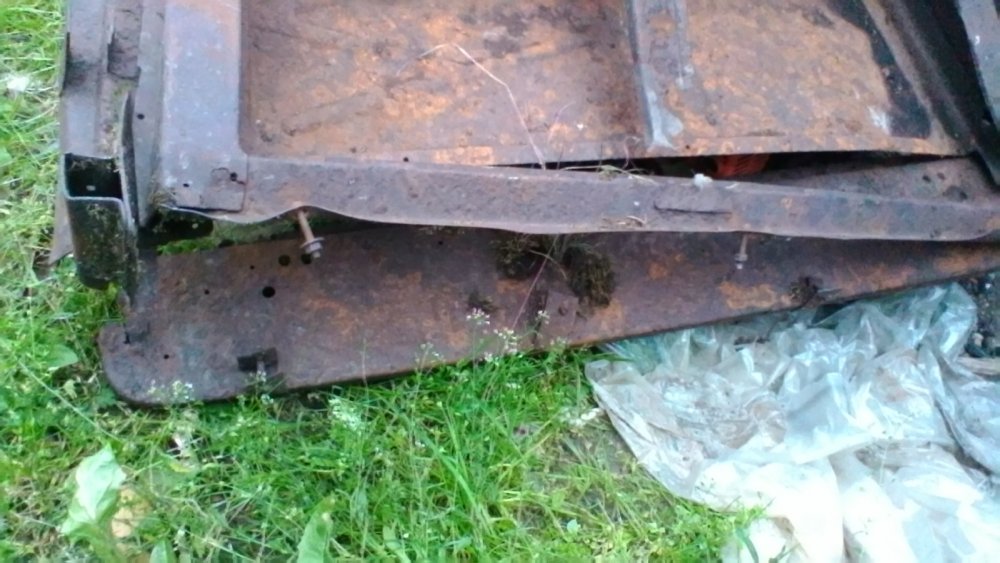

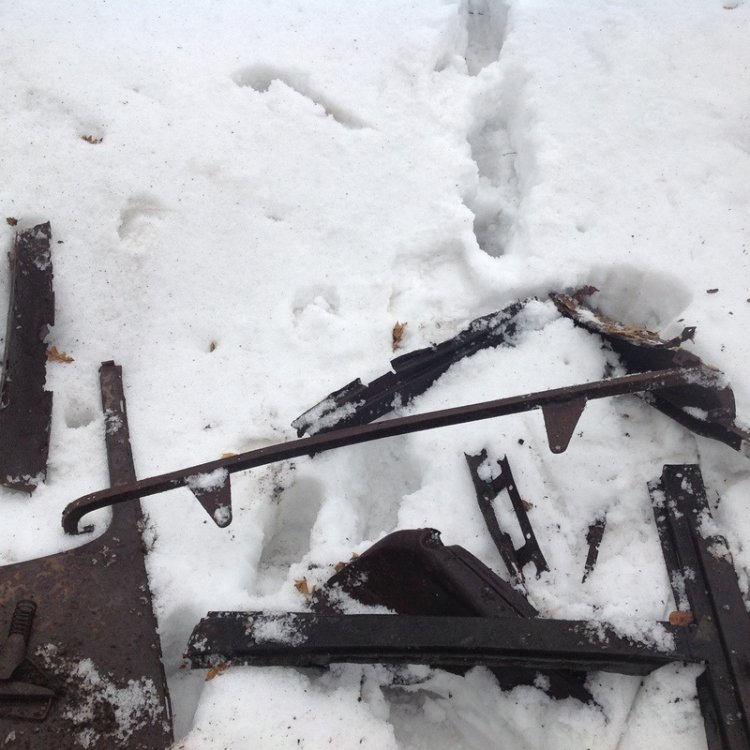

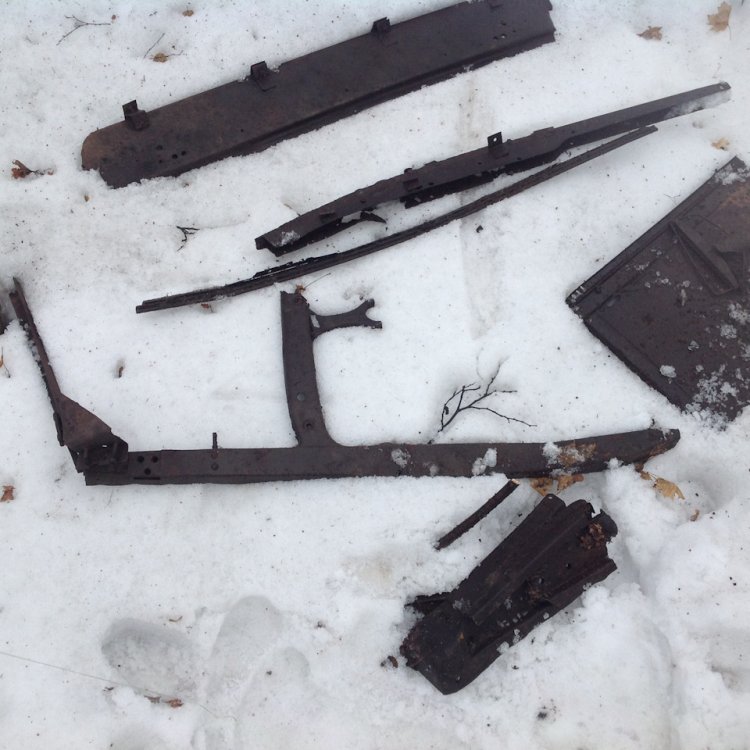

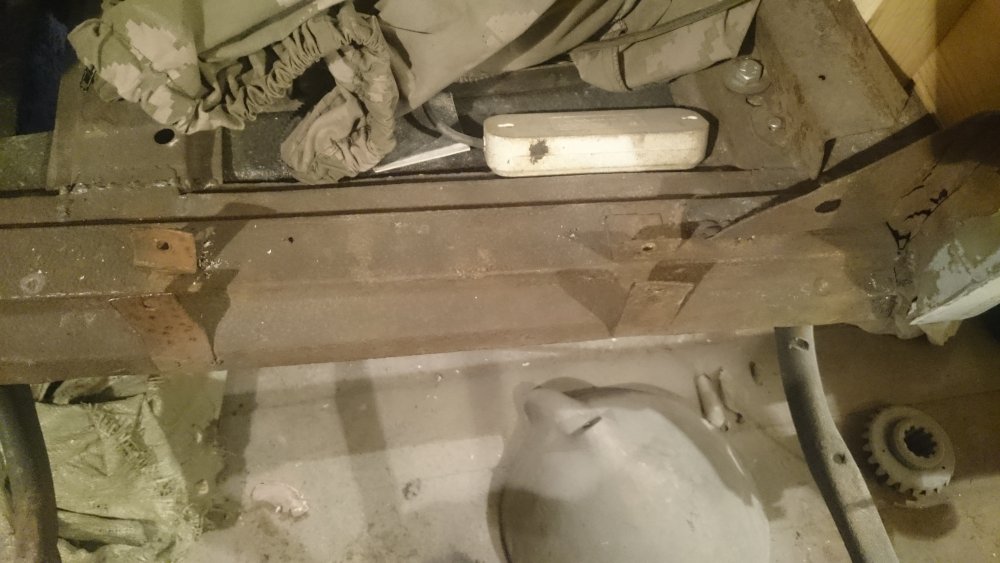

Нашел фотографии этой кабины! Находка датируется мартом 2017 года. Так что вполне возможно, что именно это железо стоит на той машине, что выше на фотографиях. Еще б узнать год сборки машины на фотографиях Ильгиза.

[ретроман-102 160]

фото делал 2015 году 8 марта  на выставке в сокольниках.Машина из калуги..

[Дмитрий 1980 1 970]

остатки ММ находил..а крепежа такого никогда...

[Газ-АА 278]

16 часов назад, ретроман-102 сказал:

фото делал 2015 году 8 марта  на выставке в сокольниках.Машина из калуги..

Помнится я критиковал калужских коллег представлявших Газ-67 на выставке в Крокусе за стремянки задних рессор выполненные из А3 арматуры.

[Region-73 1 170]

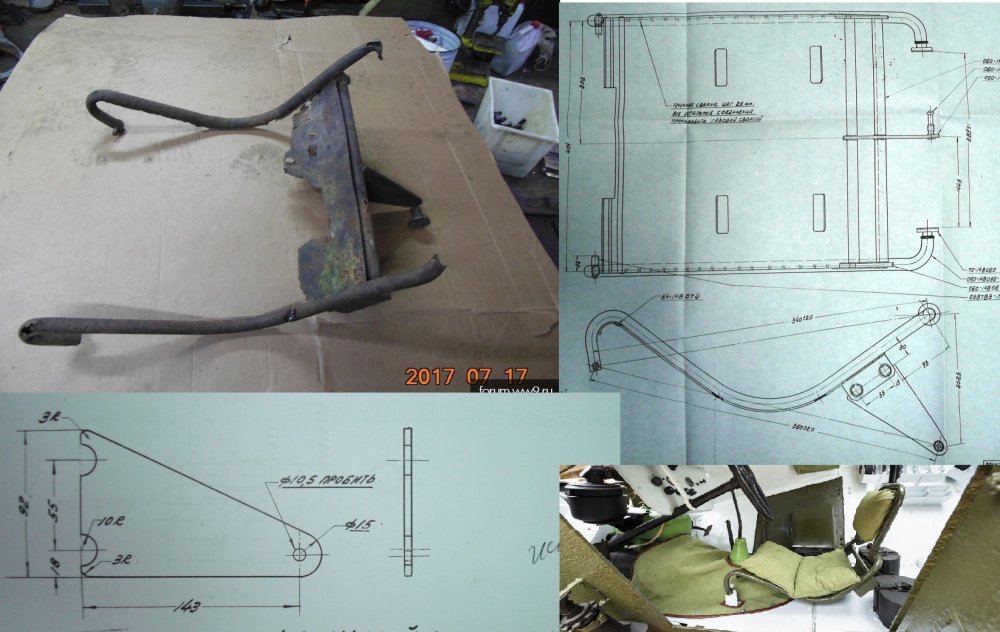

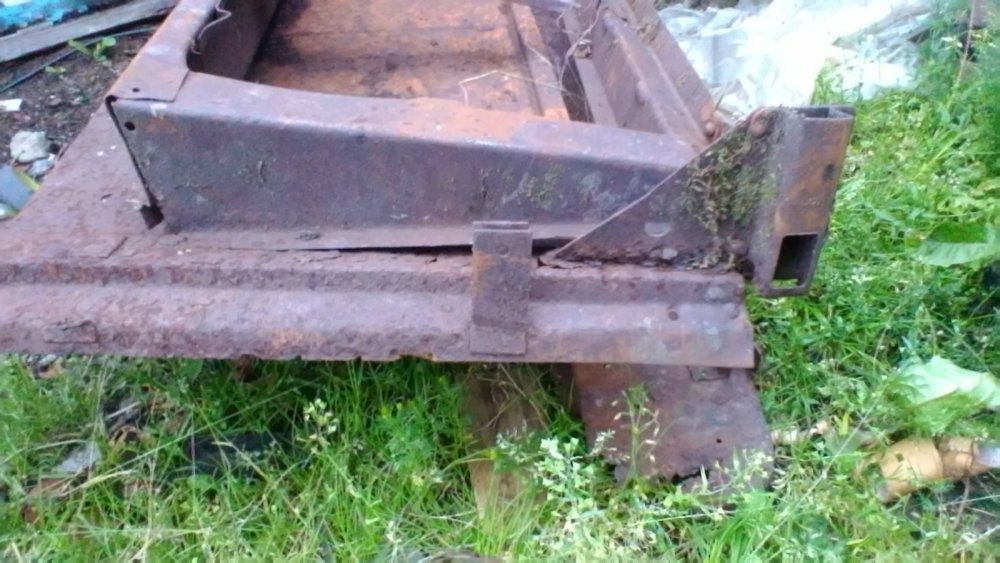

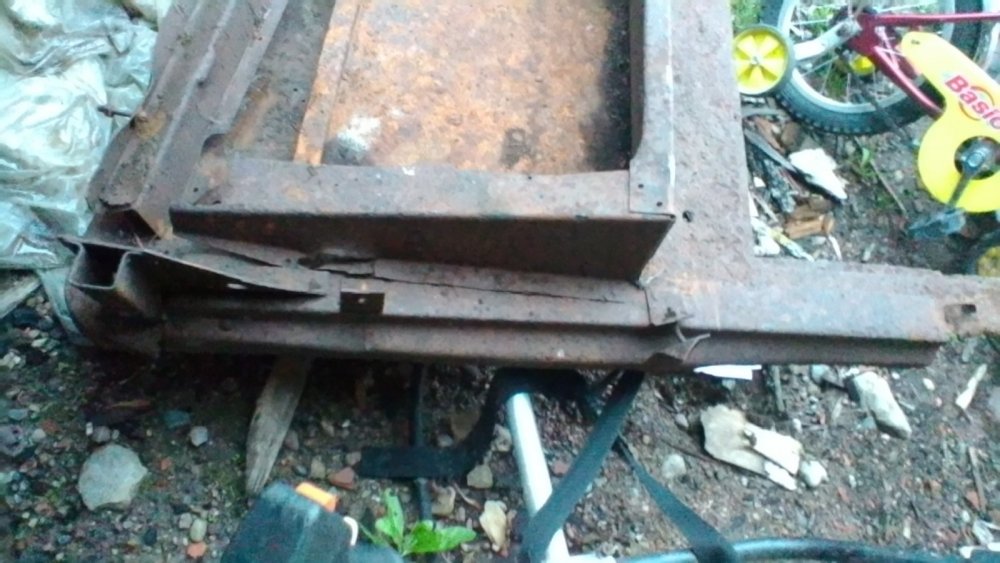

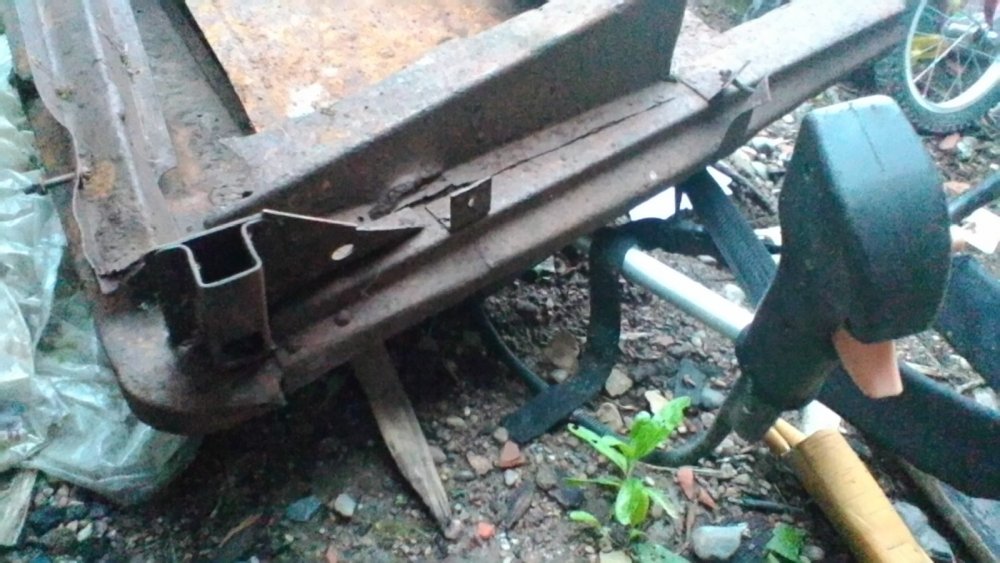

Кажется, что дело двинулось Я засомневался изначально в том, что это была самоделка, честно говоря. Начал искать варианты от чего это может быть. И тут выскочило фото куска сиденья от БА-64 на котором тот самый кронштейн! к которому приварено крепление для трехлинейки на полуторке! Это опора сиденья от БА-64.

[Region-73 1 170]

В 21.01.2019 в 23:28, газ 67 сказал:

Привет, у меня такие крепления, фото и размеры могу прислать через неделю  примерно.

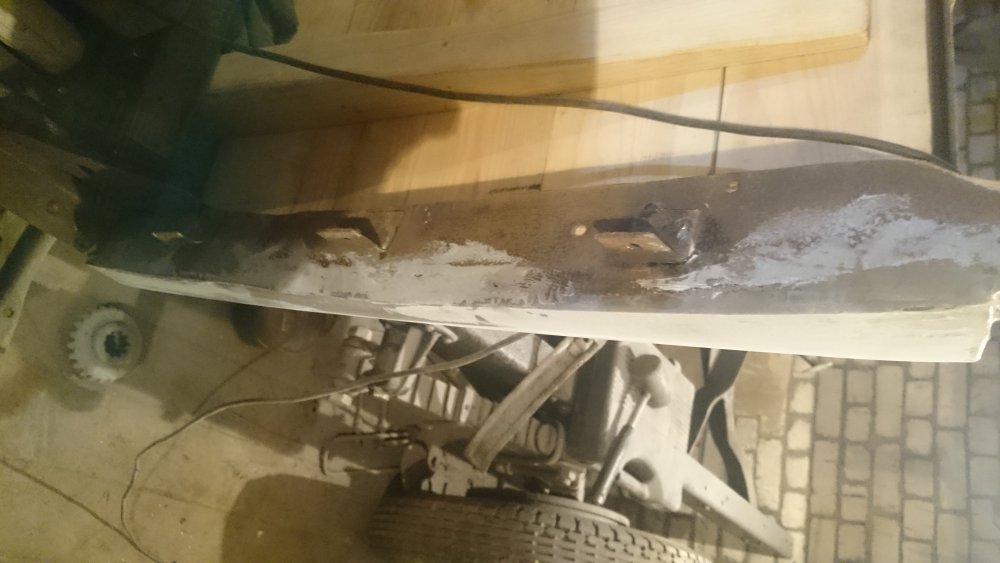

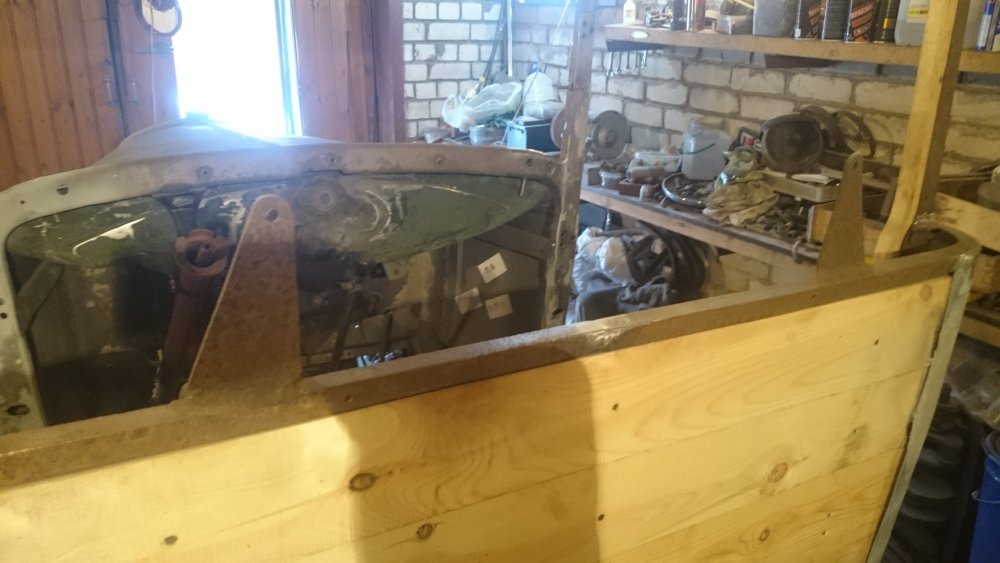

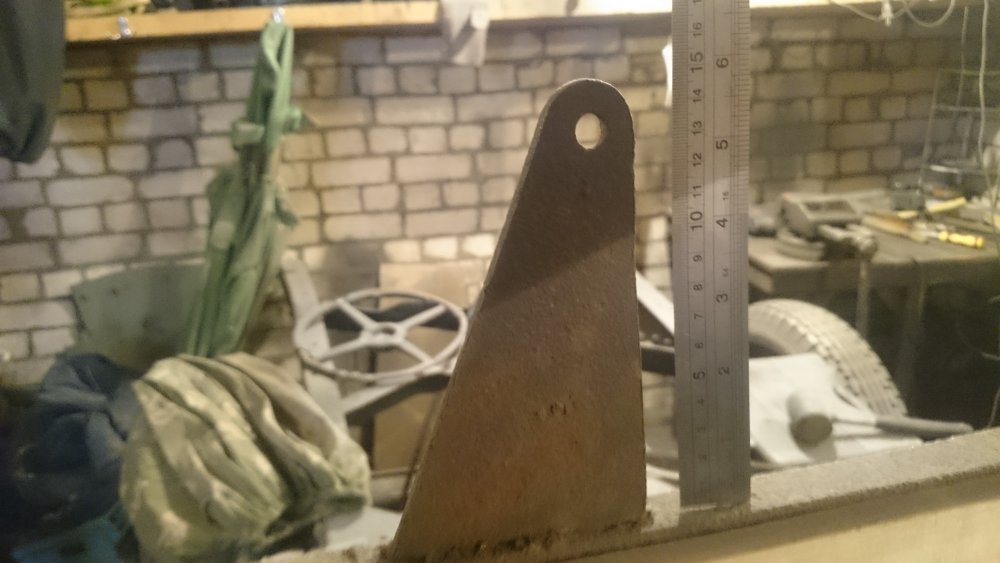

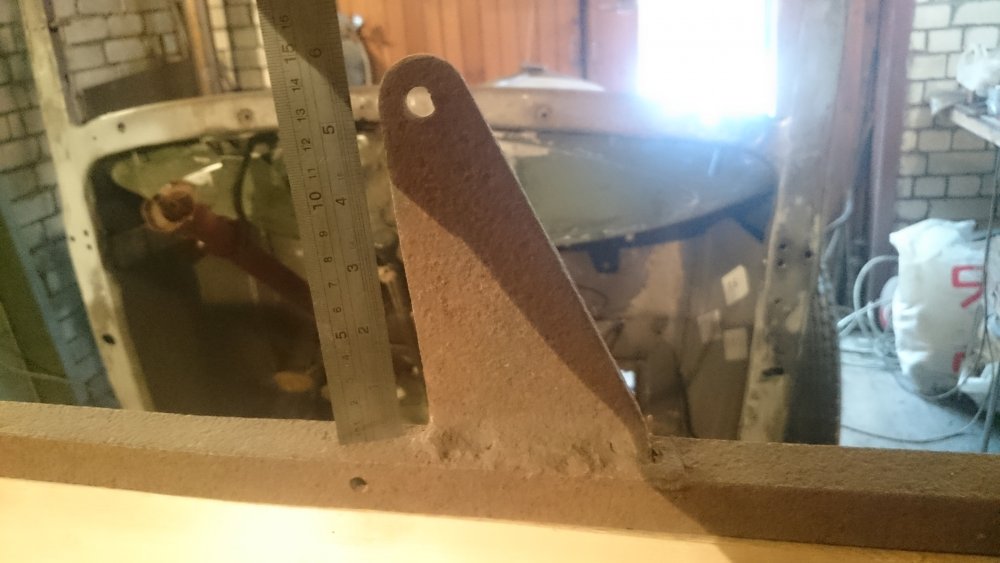

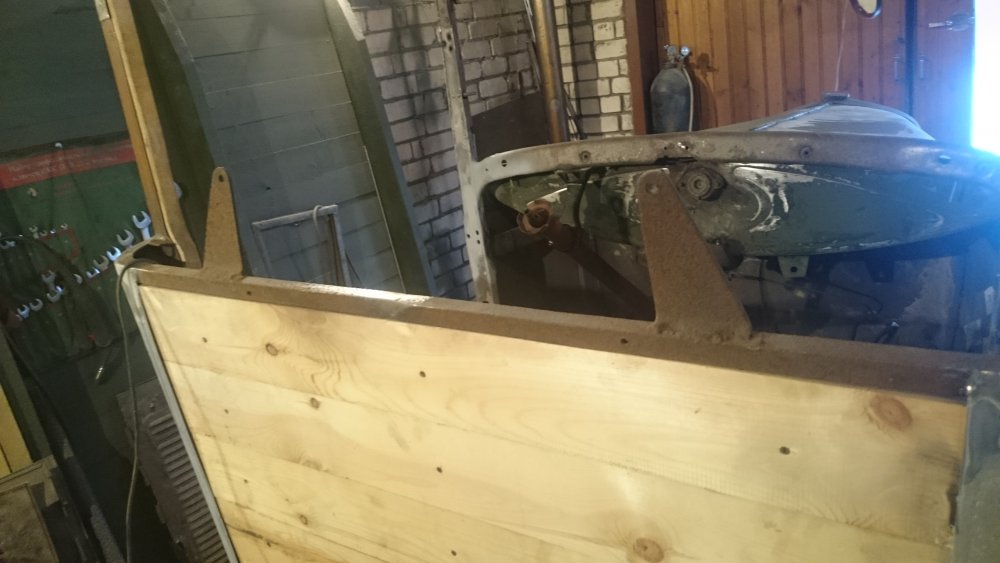

Спасибо большое!!! Выкладываю по Вашему поручению фото. Все же это была серийная модификация, в этом вопросе можно ставить точку.
