Передний кардан

Автор: Механик водитель, 23 августа 2018 в Задний и передний мосты, карданные передачи

Рекомендованные сообщения

Механик водитель 84

Жалоба

Опубликовано: 23 августа 2018

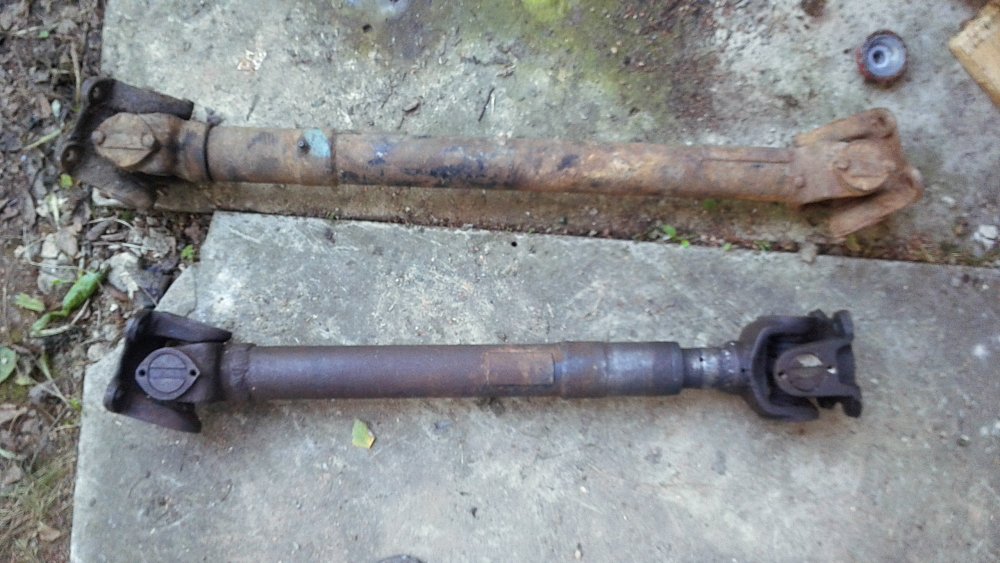

Доброго времени суток. Добрался до карданной передачи и тут неожиданно для себя открыл некую странность. С машиной шли 2 кардана(машина была разукомплектована, задний мост-М20 со своими фланцами и карданом).

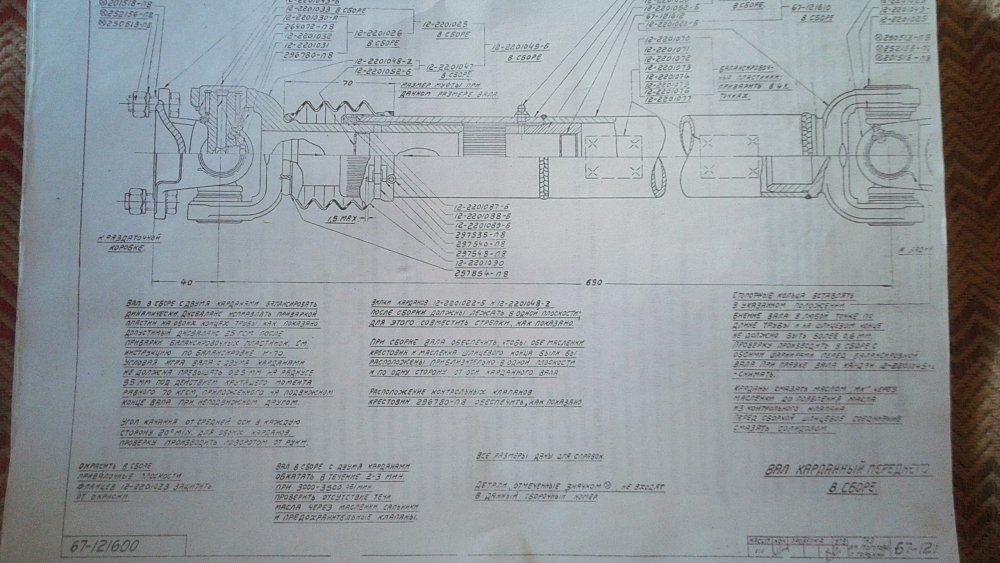

Судя по чертежам с укр. форума(извиняюсь за качество фото)

Похоже-отличие только в крышках крестовин.

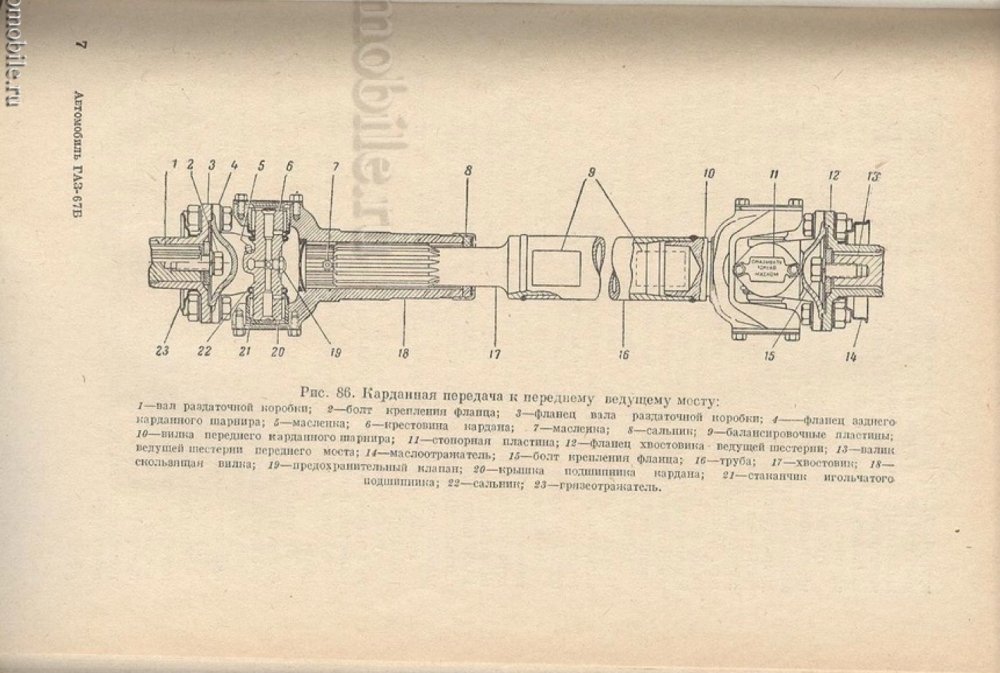

Фото из книги Вассермана:

Принцип тот же, но как бы "перевёрнут": короткая вилка с внутренним шлицем, а длинная с внешним.

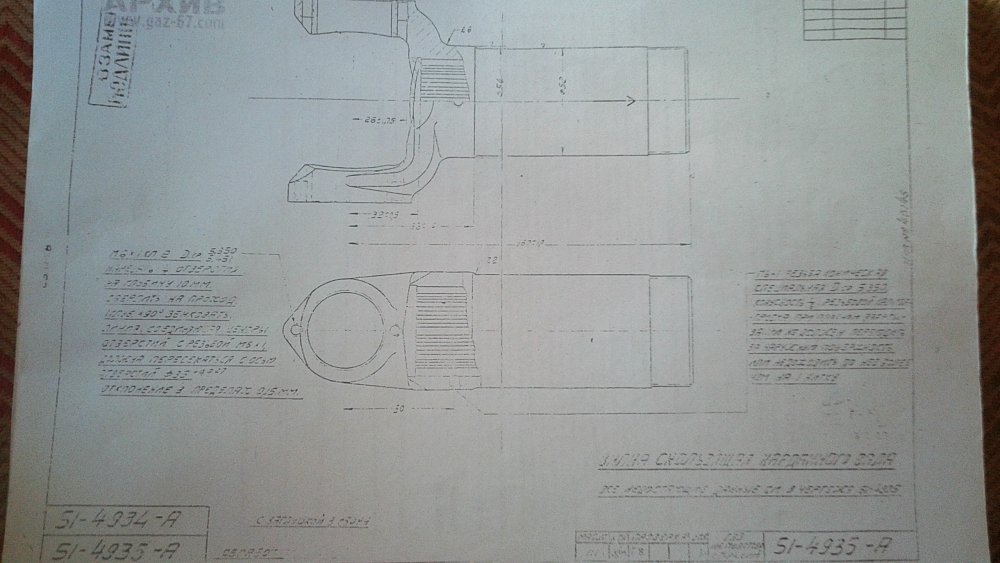

При этом с того же укр. форума чертёж короткой вилки с внутренним шлицем идёт под индексом 51!

Встал вопрос: что считать верным либо к какому году отнести?

Второй вопрос: какова длина кардана в "сложенном состоянии"? (по центрам крестовин)

Третий вопрос: какой длины должен быть задний кардан если ставить не родной "в трубе" ?
