Про ворота подъёмные / секционные

[LexaNeDoma 968]

Собрал сегодня ворота. Ура ! 7 годов руки  не доходили. Выставил полотно. Натянул тросы. Взвёл  торсион.  Ворота поднялись. И тут, на тебе. Почти в верхнем положении на одном тросоукладчике, торс провис. Как-будто он медленнее вращается. Но они оба на одном валу. Опустил, оба троса в натяжении. Это КАК? Пол-дня вокруг хожу. Ниччё не понимаю!

[uncle Gena 1 742]

Потому, что на одном валу. Это как заблокированный дифференциал.

[LexaNeDoma 968]

Вот те раз. А как иначе?

[@drenalin 4 845]

Ээх! Помнится у меня в дипломе техзадание было " Трехсекционные подъемные въездные ворота участка приёмки СТО" И были оне из светопропускающего материала. Въезжает жигуль - одна секция поднимается, москвич-каблук прикатил - две секции поднять, а уж под автобус или грузовик все три.

35 лет назад это казалось суперской разработкой. Время показало, что есть решения гооораздо проще, легче, дешевле

Изменено 14 июня 2019 пользователем @drenalin

[uncle Gena 1 742]

Тип привода очень важен для надёжной работы. Вот у нас на старой фабрике привод типа "тяни за верёвку" и никаких проблем с воротами с 2005 года. На новой тип "нажми на кнопку". Постоянные проблемы.

[LexaNeDoma 968]

С этим нельзя не согласится. Но почему трос с одной стороны провисает при подъёме?

[uncle Gena 1 742]

Трос на что наматывается?

[LexaNeDoma 968]

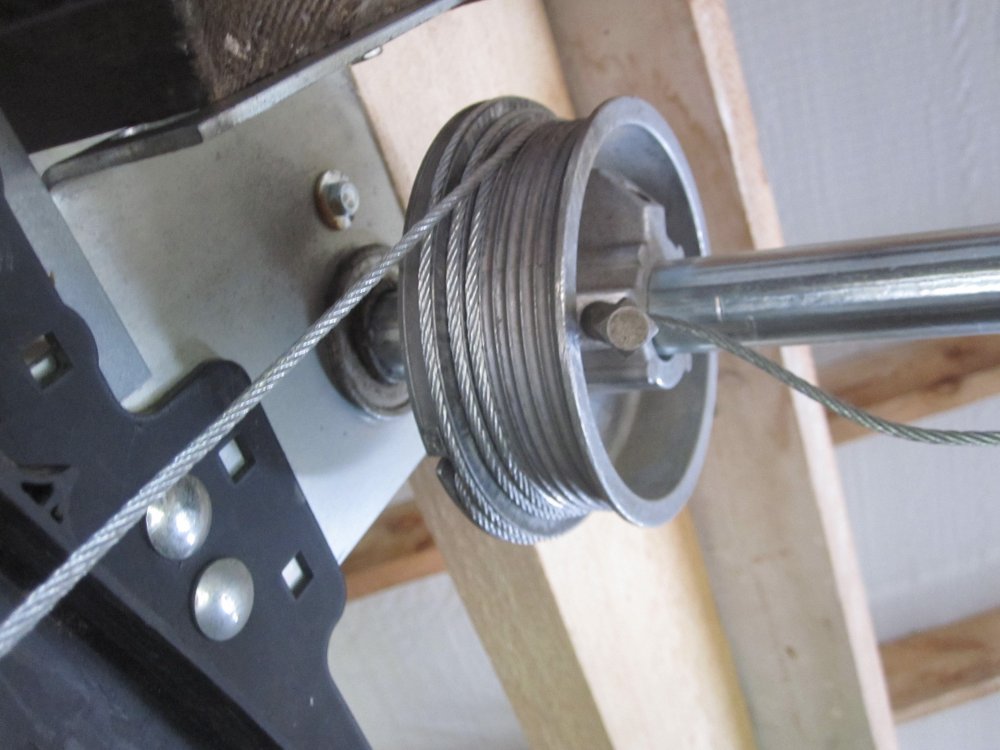

На тросоукладчик.

Изменено 14 июня 2019 пользователем LexaNeDoma

[LexaNeDoma 968]

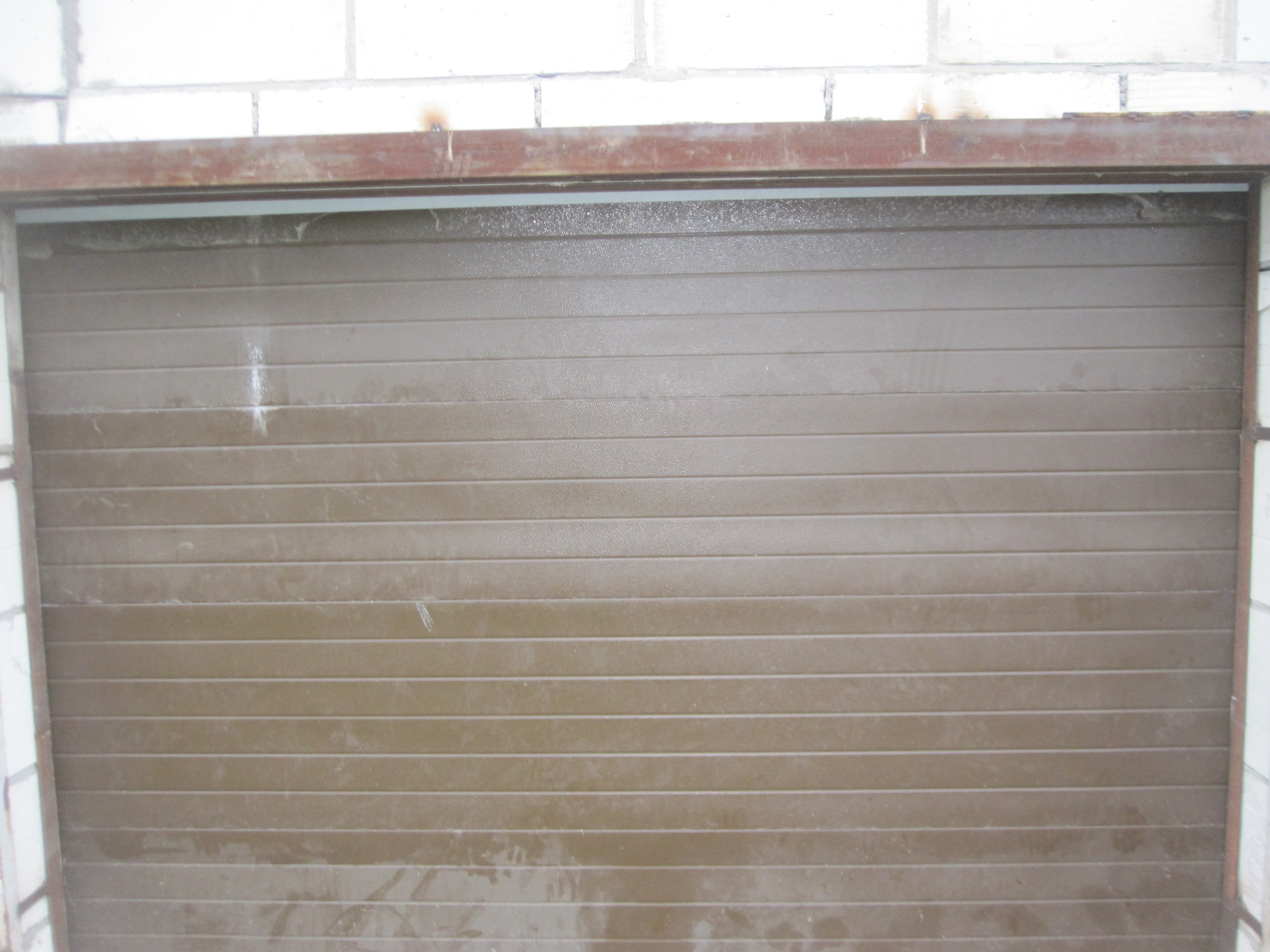

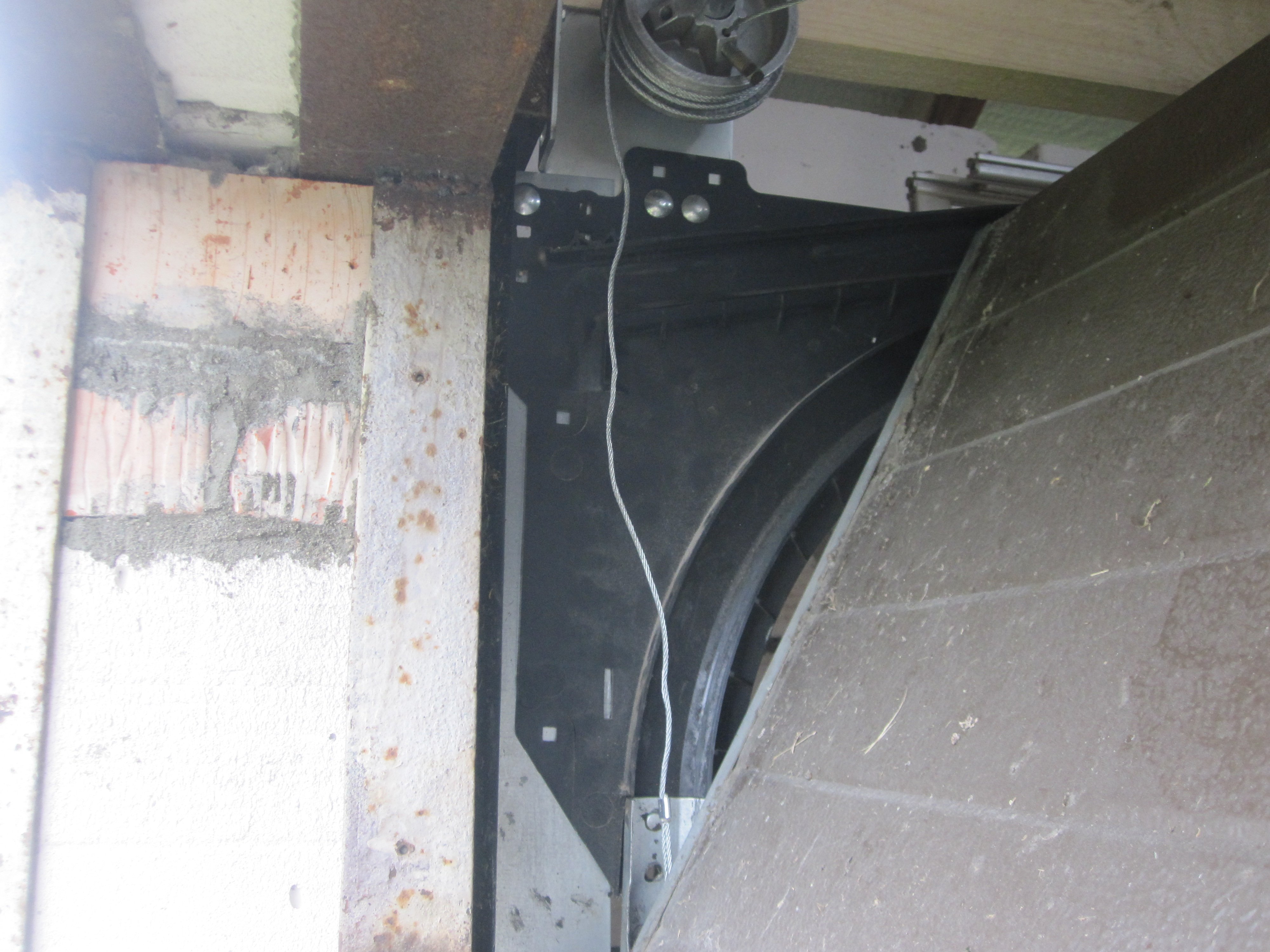

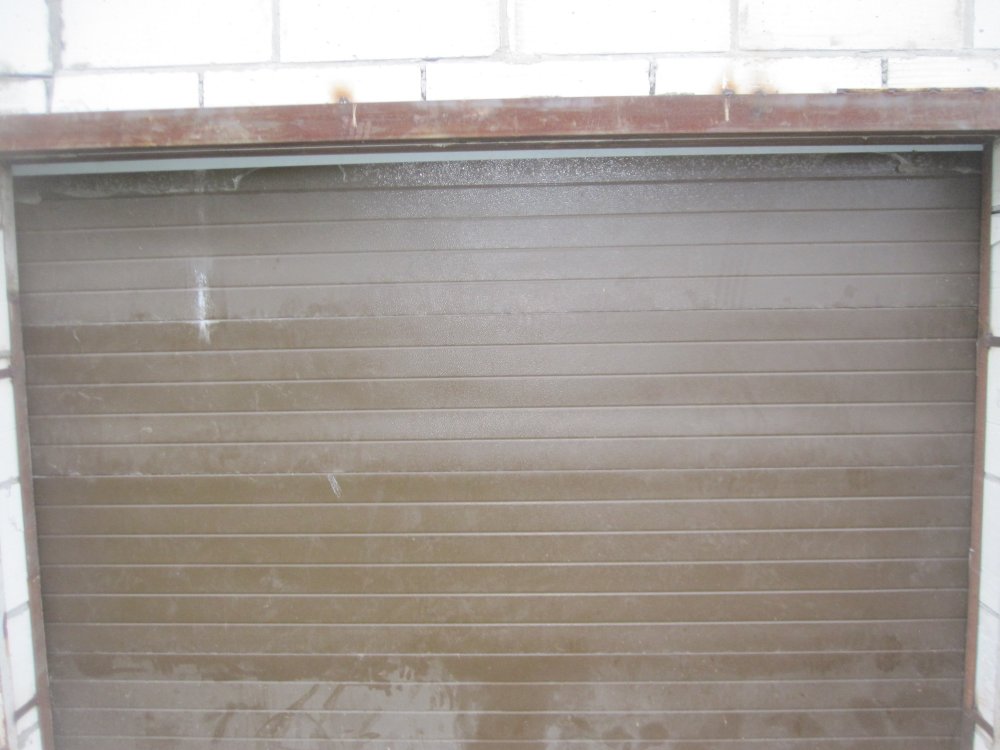

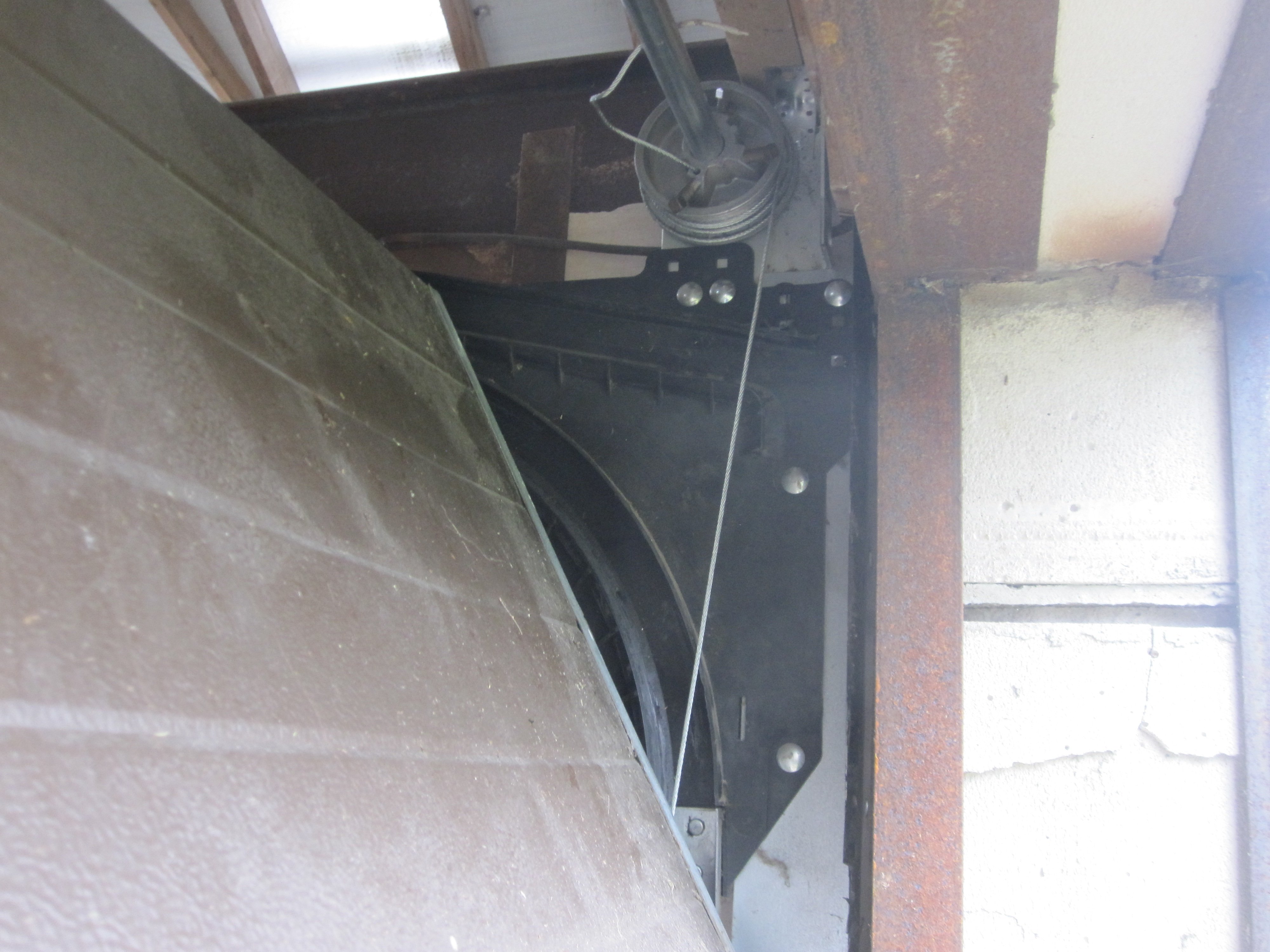

Это подъём 2/3 .

[LexaNeDoma 968]

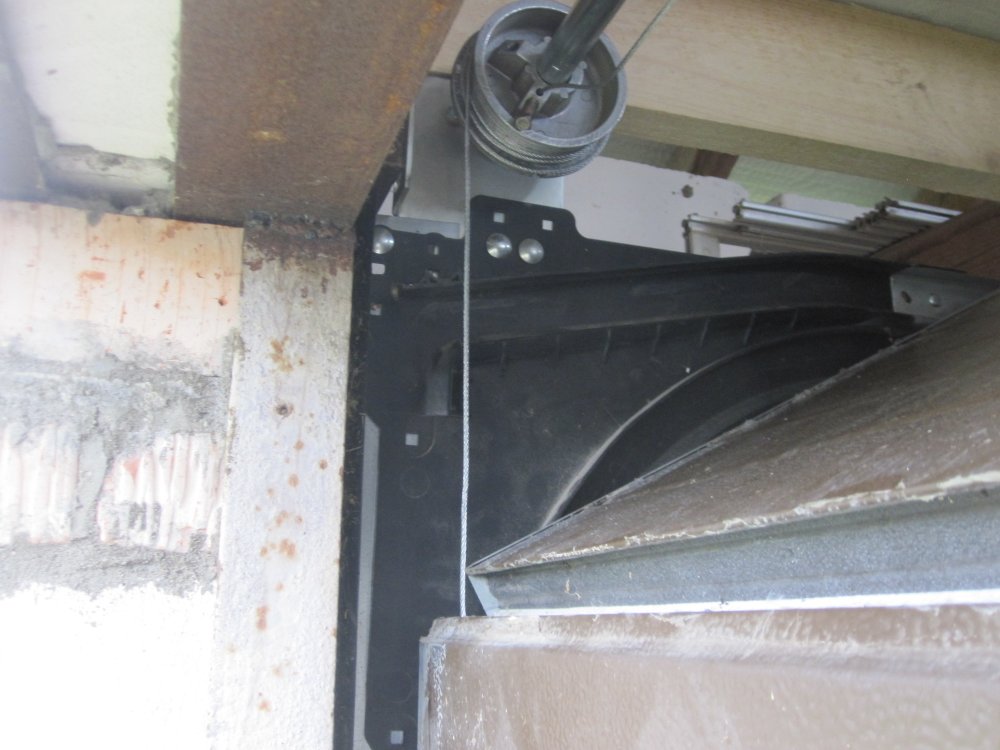

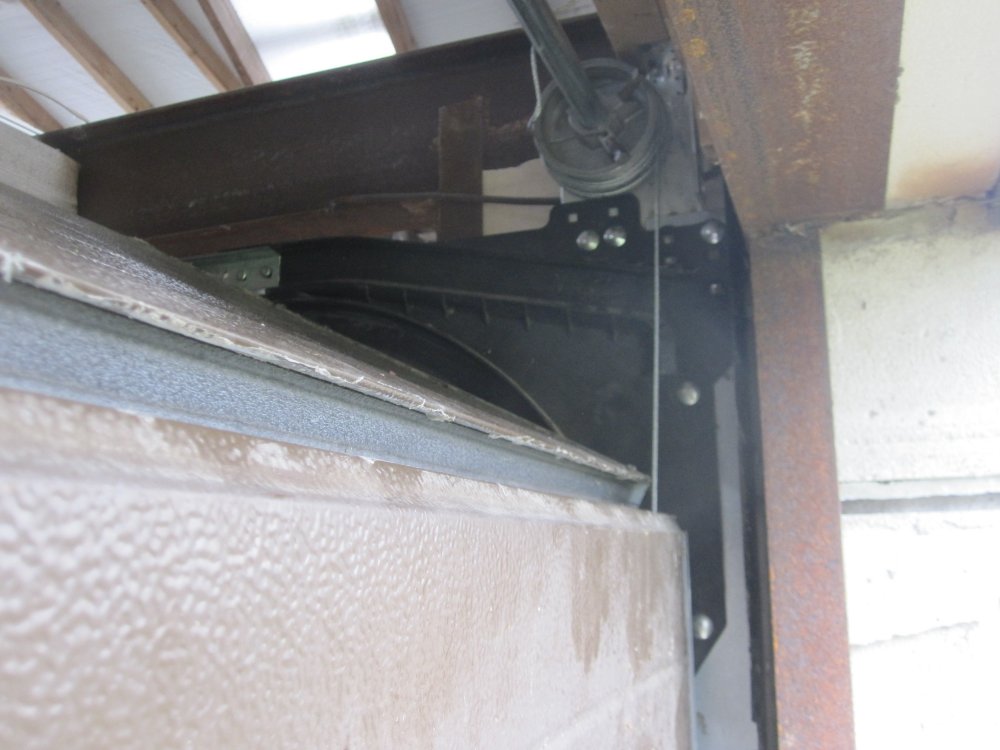

А вот что дальше получается.

[uncle Gena 1 742]

Смотри равномерность укладки троса на тросоукладчики. Может на натянутом в навал уходит.

[ЗАВГАР 17]

День добрый , Я могу ошибат ся , но у Вас нарушается диагональная геометрия в этом положении сегмента ворот, удачи !

[LexaNeDoma 968]

ЗАВГАР, спасибо за наколочку. Планка уплотнительная / П-образный профиль/ на верхней секции "рачком"стояла. А по ней и мерил. В голову ни за  что не пришло бы на неё посмотреть. Разница почти 3 сантима. Осадил малёха. До завтра ужо.
