Безымянный сверлильный станок

[Midved 334]

Забрал у соседа по гаражу сверлильный станок, таблички не сохранилось.

[uncle Gena 1 746]

А на моторе? На литых деталях буквы там всякие.

Изменено 2 ноября 2019 пользователем uncle Gena

[Mers126 979]

Чугуний, однако

[Федот68 4 283]

был у меня похожий

 "Комунарас" - производства некоей литовской артели при ПТУ тамошнем

 Хороший станочек.

[Midved 334]

Табличек нет точно.

У Комунараса есть похожие, но этот более ранний.

Куча тем на чипмейкере про опознание похожих станков, с минимальными отличиями. Сошлись на мнении , что копия довоенных немецких. Описания соответственно нет.



[Midved 334]

1 час назад, Mers126 сказал:

Чугуний, однако

Да, кожух верхний тоже чугунный, на нем мотор висит.

[Midved 334]

2 часа назад, uncle Gena сказал:

А на моторе? На литых деталях буквы там всякие.

Мотор похоже не родной, по цвету и исполнению несколько отличается. Крепления уникальные и вроде частично переделаны.

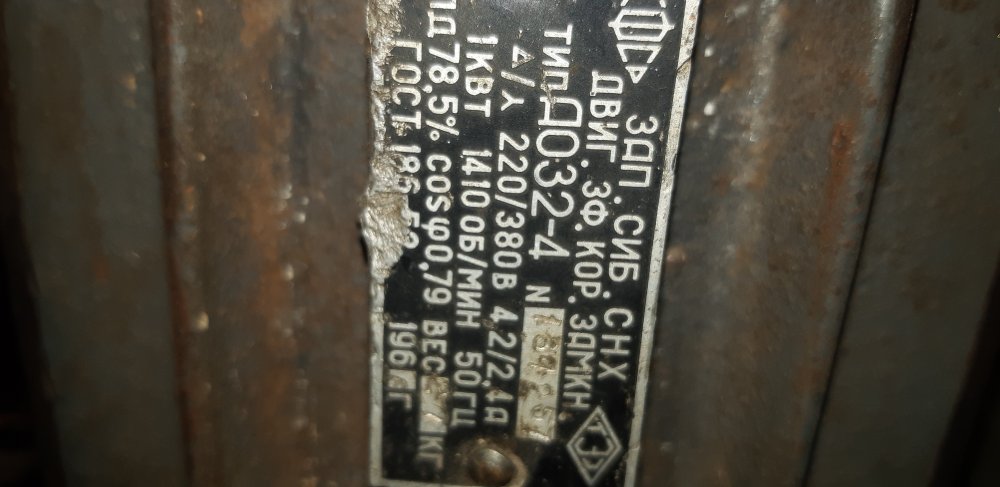

Фото таблички

[Mers126 979]

Пытаюсь оживить себе немца годов 40-50х, 4 передачи шестеренчатых, реверс. Много чугуния, далеко за 100 весит при таких же примерно габаритах.

[Midved 334]

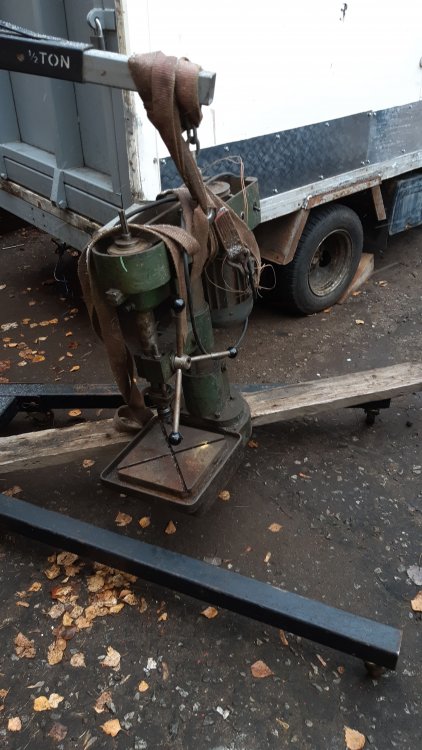

Весу и в моем явно больше сотни, поэтому пришлось использовать гуся для снятия и передвижения.

[Midved 334]

Планы по станку:

1.Помыть и почистить;

2.Посмотреть , что можно сделать с выводами мотора. Изоляция рассыпалась. Самое легкое было бы вынуть статор и перепаять, но мотор старый неразборный;

3.Понять можно ли использовать сверла под конус Морзе. ;

4.Разобраться как поднять максимально вверх механизм пиноли, пока мешает защитный стакан пиноли, может он сьемный;

Сварить  под него тумбу с полочками;

Найти и приладить станочные тиски;

Электрику всю заменить , мотор расключить на 220 по схеме треугольник с рабочим и пусковым конденсатором, плюс реверс.

[uncle Gena 1 746]

В то время неразборных моторов не было.

[Midved 334]

Статор в корпусе залит бакелитовым лаком.

Если не получится восстановить изоляцию термоусадкой снаружи, то нагрею корпус ацетиленовой горелкой и вышибу статор.

[Midved 334]

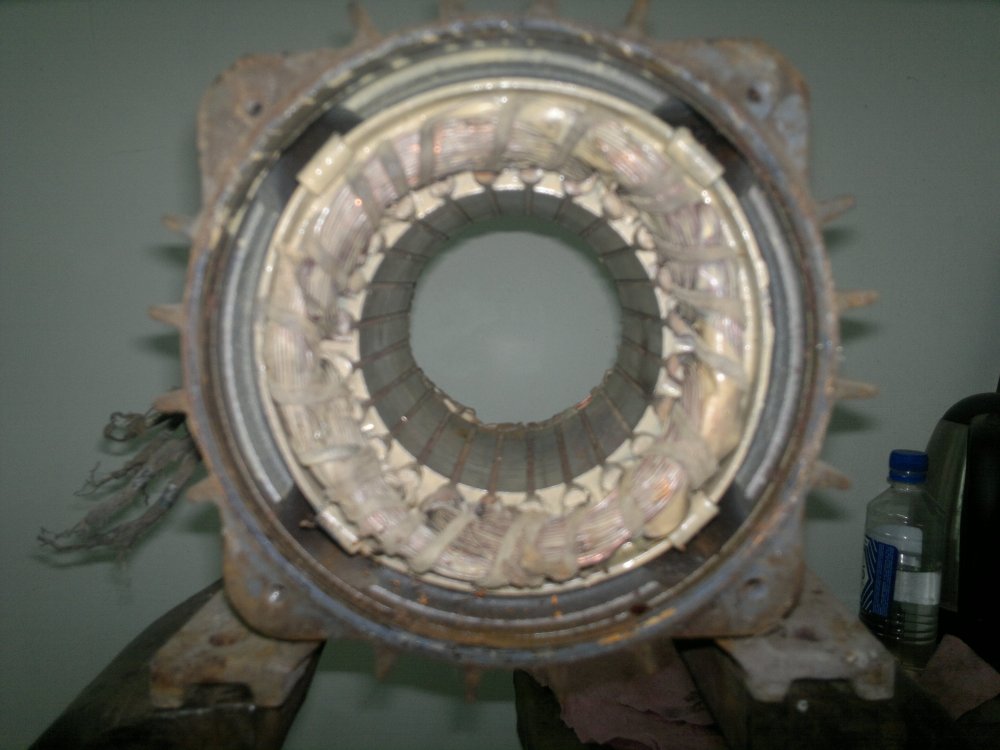

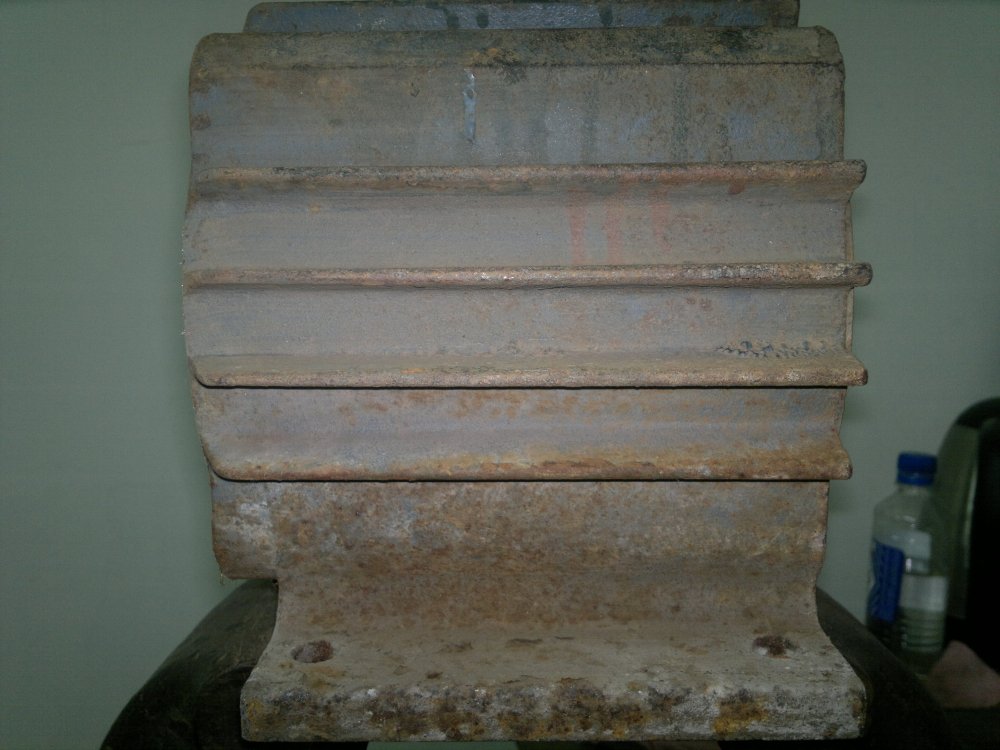

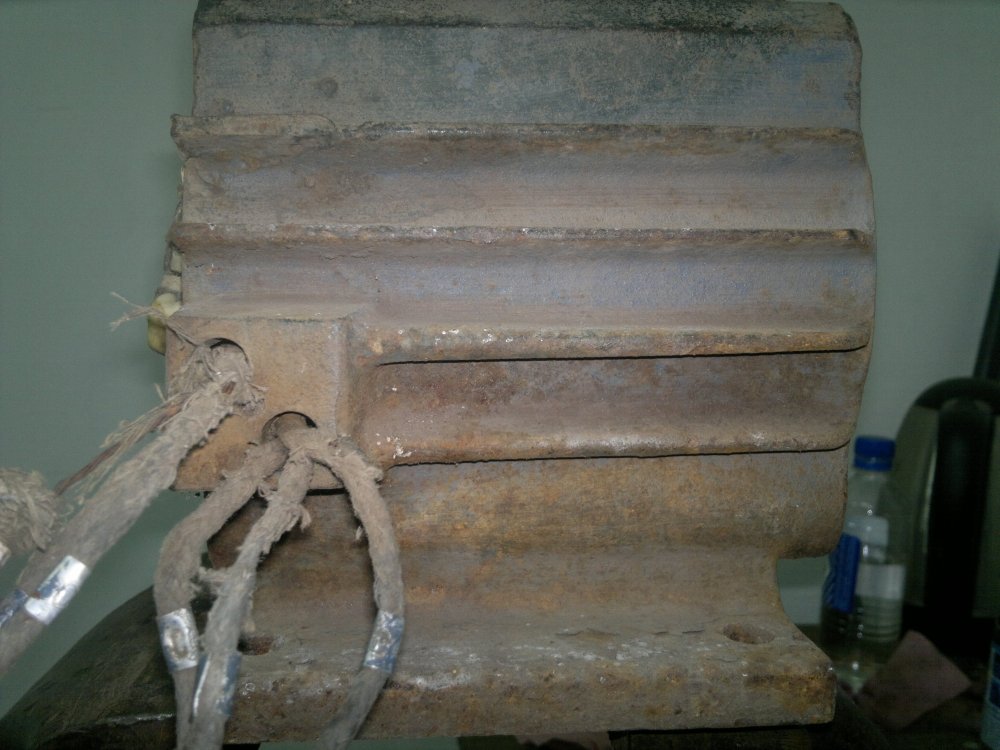

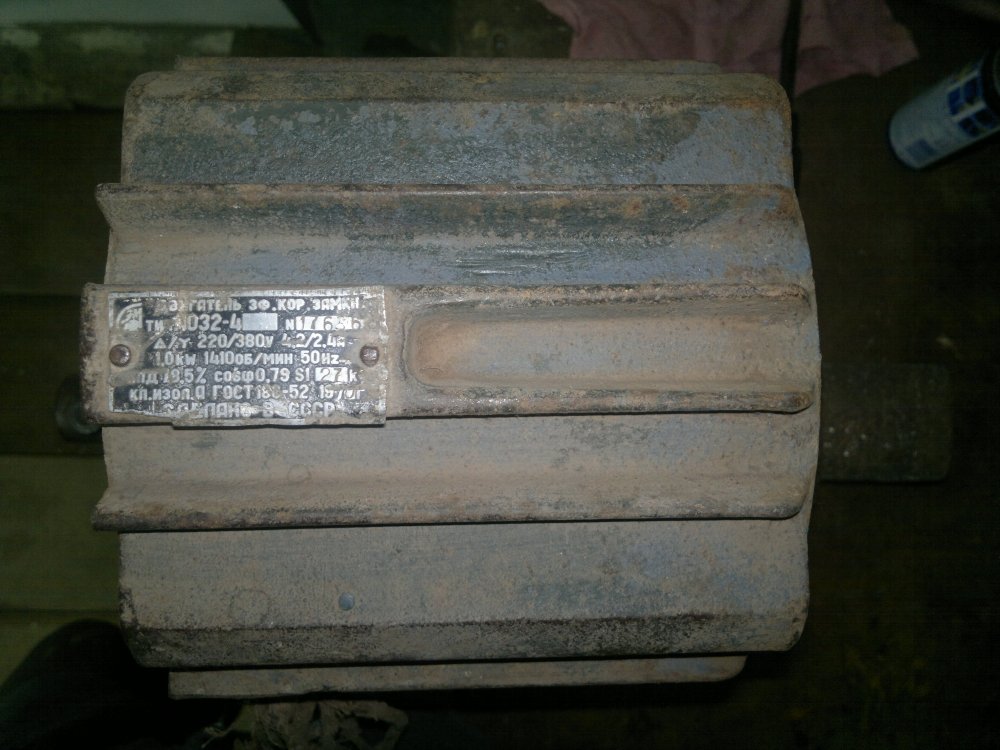

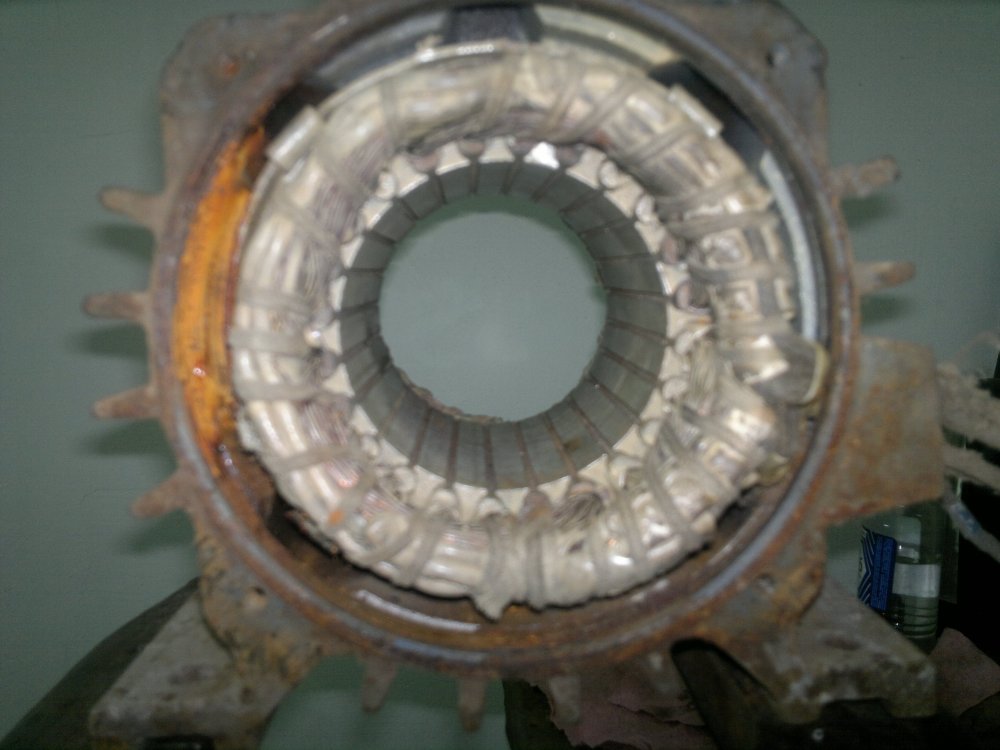

Вот нашел фото изнутри точно такого как мой , даже шильда один в один.

Проблема такая же, истрепанная тряпочная изоляция.

[Midved 334]

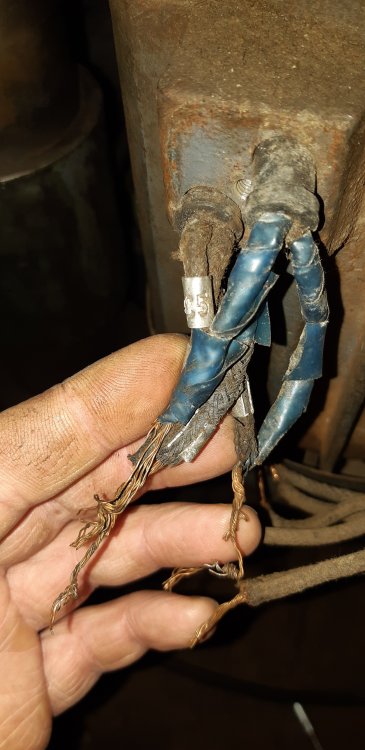

Вот фото выводов моего мотора, состояние тухлое.

[Гога68 1 273]

по фотке вроде не страшно, обмотать льняной изолентой, залить лаком, не?

[Midved 334]

Снаружи не проблема, а вот где они в корус ушли там не подмотать

[Midved 334]

Коробка клеммная близко к краю корпуса, вытянуть концы наверняка можно и без снятия статора.

[Midved 334]

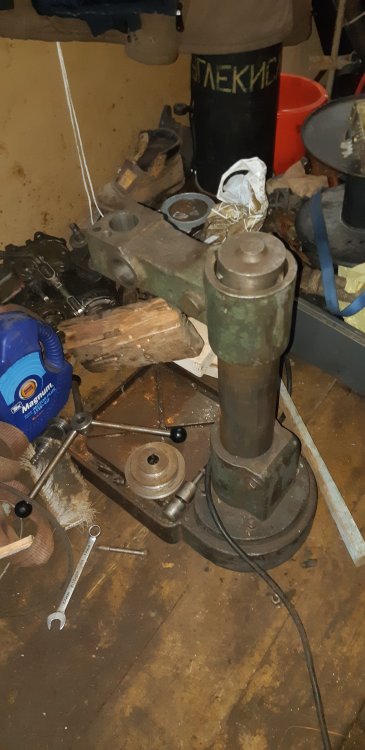

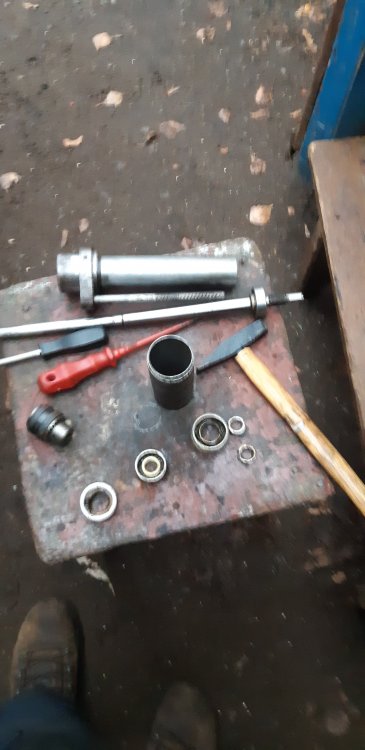

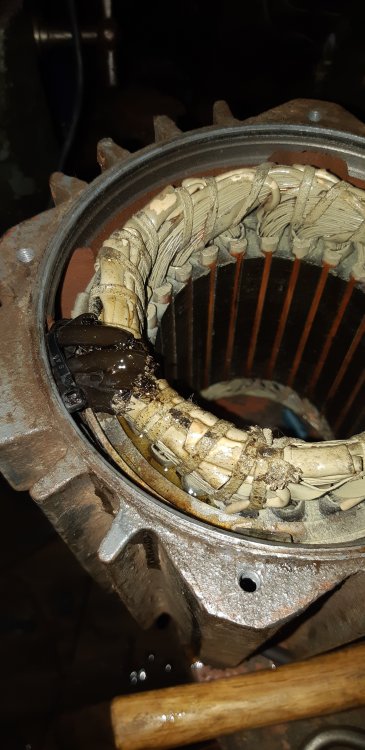

Разобрал мотор и станок заодно.

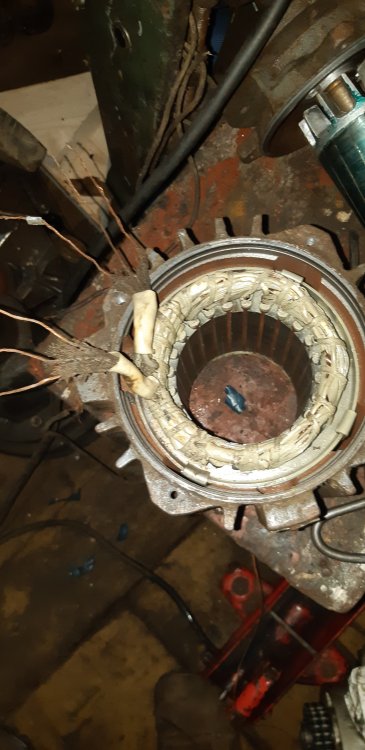

Изоляция как и следовало ожидать рассыпалась.

[Midved 334]

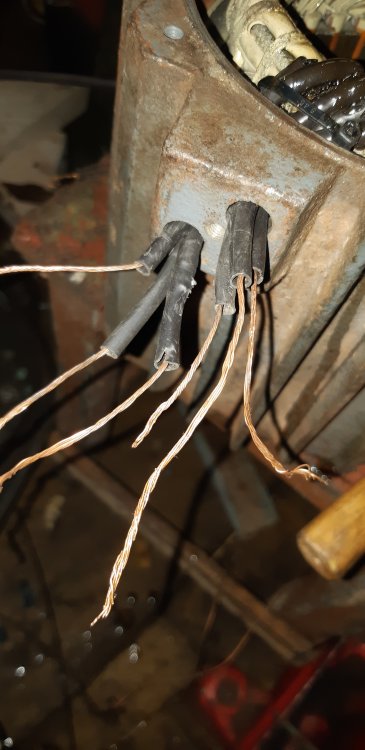

Порадовало что выводы обмоток радом с краем, не надо мучаться со снятием статора.

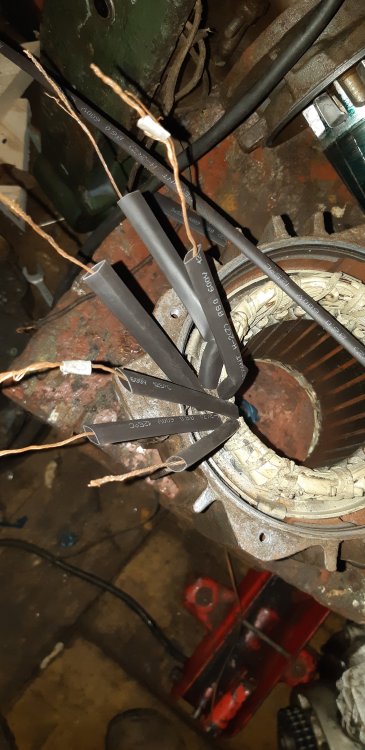

Почистил , надел термоусадку и прогрел.

[Midved 334]

К конусом морзе тоже более менее разобрался, у меня шпиндель цельный по конус в12. Это как на советской дрели , те сверла в патрон до 12мм только. Не прикольно.

Тк пиноль станка диаметром всего 45мм шпиндель с внутренним КМ2 встанет врятли. С наружним вместо патрона запросто , но в высоте потеряю.

Склоняюсь к шпинделю Км2 вкупе с проставкой между ногой и столом.

[Mers126 979]

02.11.2019 в 23:32, Midved сказал:

Планы по станку:

1.Помыть и почистить;

2.Посмотреть , что можно сделать с выводами мотора. Изоляция рассыпалась. Самое легкое было бы вынуть статор и перепаять, но мотор старый неразборный;

3.Понять можно ли использовать сверла под конус Морзе. ;

4.Разобраться как поднять максимально вверх механизм пиноли, пока мешает защитный стакан пиноли, может он сьемный;

Сварить  под него тумбу с полочками;

Найти и приладить станочные тиски;

Электрику всю заменить , мотор расключить на 220 по схеме треугольник с рабочим и пусковым конденсатором, плюс реверс.

Кстати - какая потеря мощности в случае такого подключения? И чего происходит с оборотами?

[Midved 334]

Потеря в мощности 30 процентов, с оборотами ничего не случится.

В моем конкретном случае моторчик не родной, а с запасом, долженбыть 0.55 , стоит 1квт.



[Midved 334]

Для подключения решил использовать схему с использование пускового и рабочего конденсатора с использованием двух магнитных пускателей и двухкнопочного пульта управления.

Пнвс кнопку использовать не хочу, тк не сильно силовая.

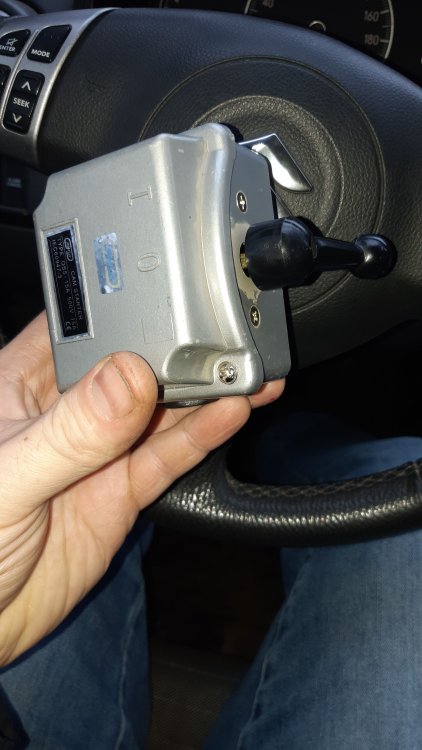

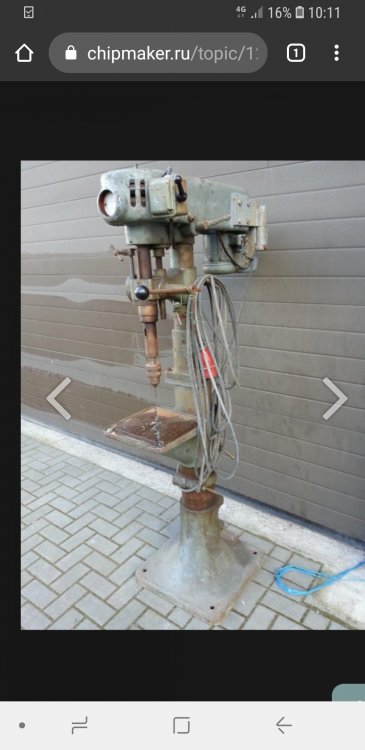

Увидел на похожем немецком станке рубильник симпатичный , тоже решил приколхозить подобный.

[Midved 334]

Шпиндель хочу потом поменять на пример немецкого станка на фото выше, те с конусом морзе 2 или 3. Подобные шпиндели ставились на наших станках. Надо покупать, потом.

Изменено 9 ноября 2019 пользователем Midved

[Midved 334]

Схема подключения по типу этой, номиналы конденсаторов другие , тк эта на 1.5 квт

Изменено 9 ноября 2019 пользователем Midved
