Конструктор

Изменено 13 июля 2020 пользователем 200000

[200000 5]

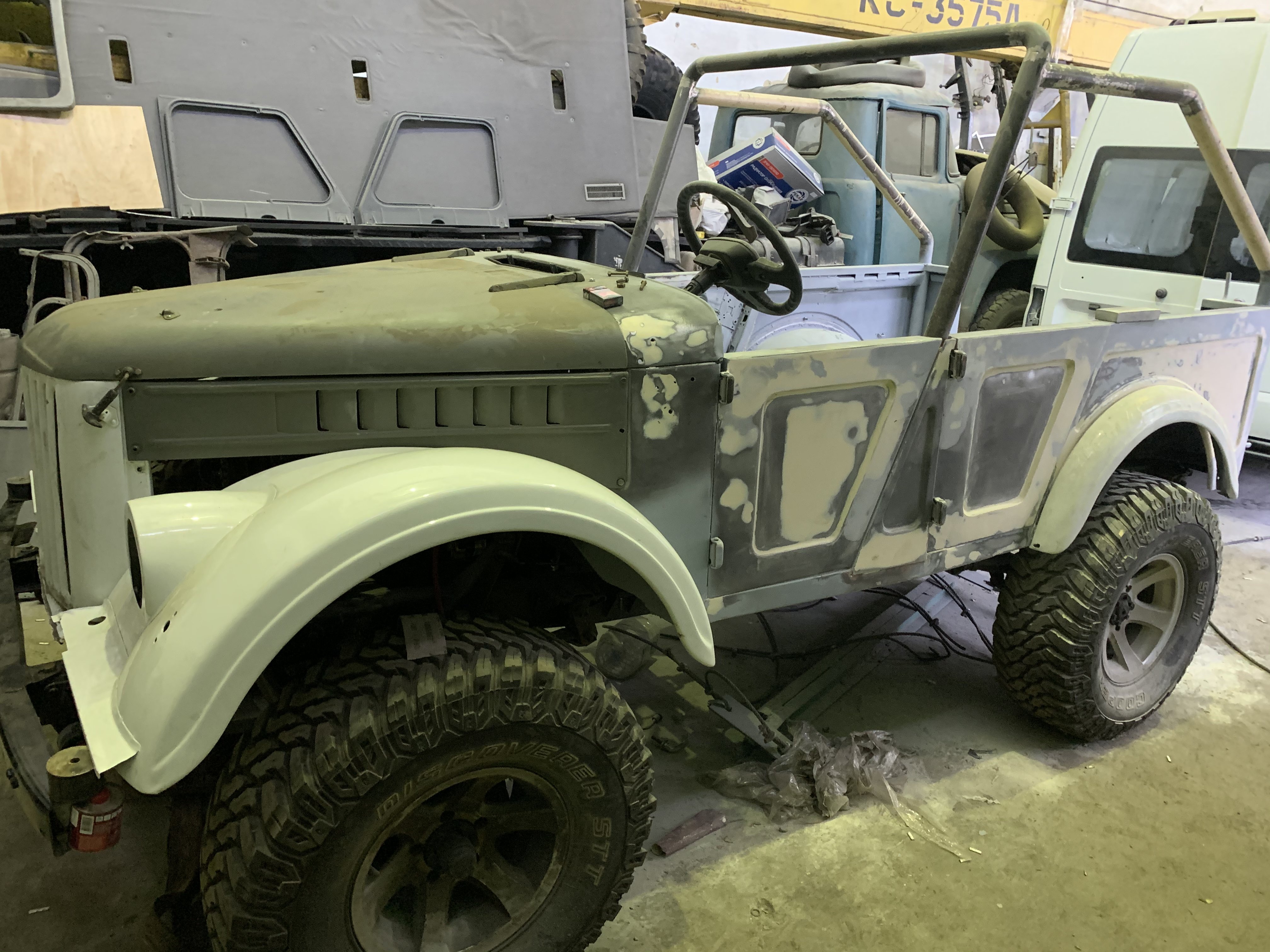

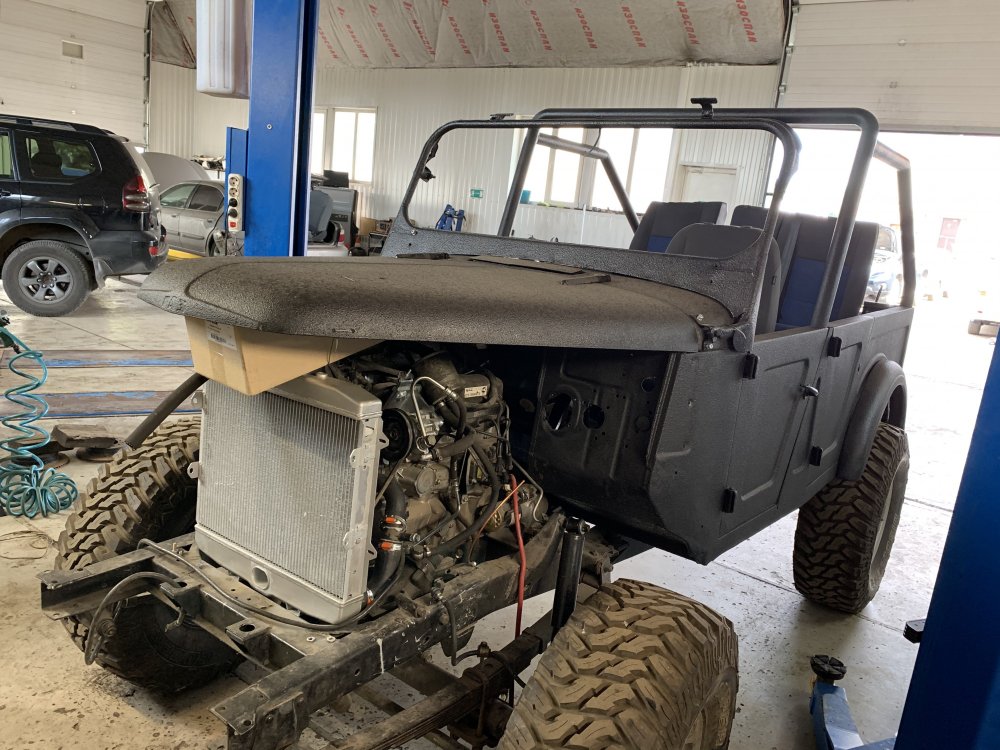

Всем привет!

В реалиях пандемии и наличия свободного времени решил закрыть гештальт.

Цель: сделать машину для умеренного бездорожья и повседневной эксплуатации

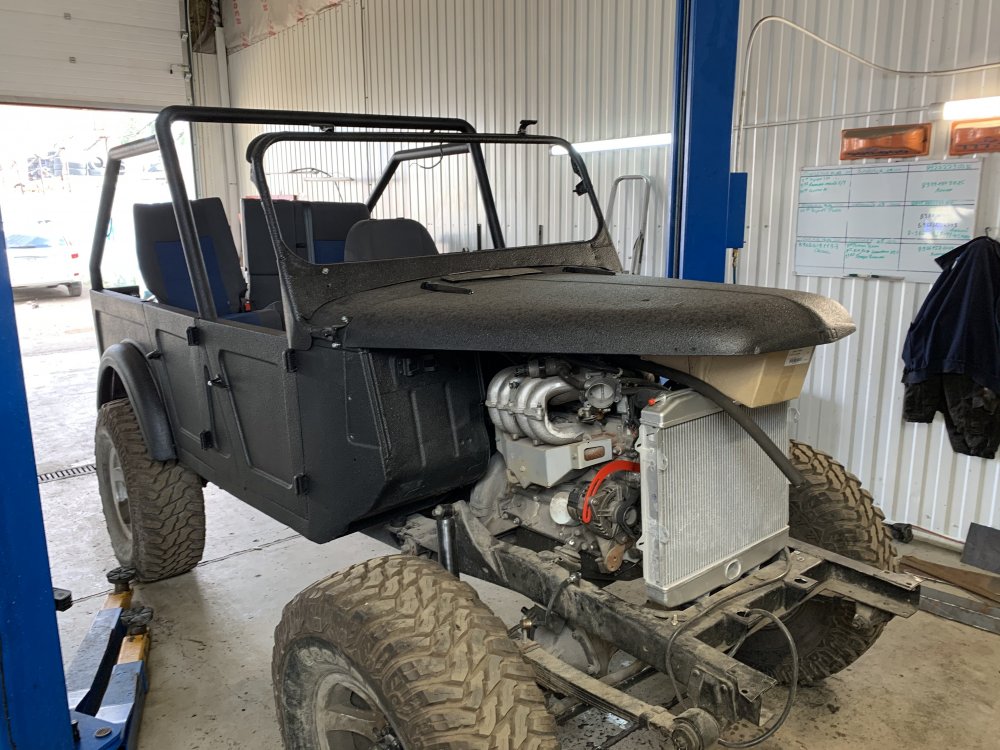

Что сделано за два месяца карантина:

Переход на раму 469

Построение лодки

Установка 4216

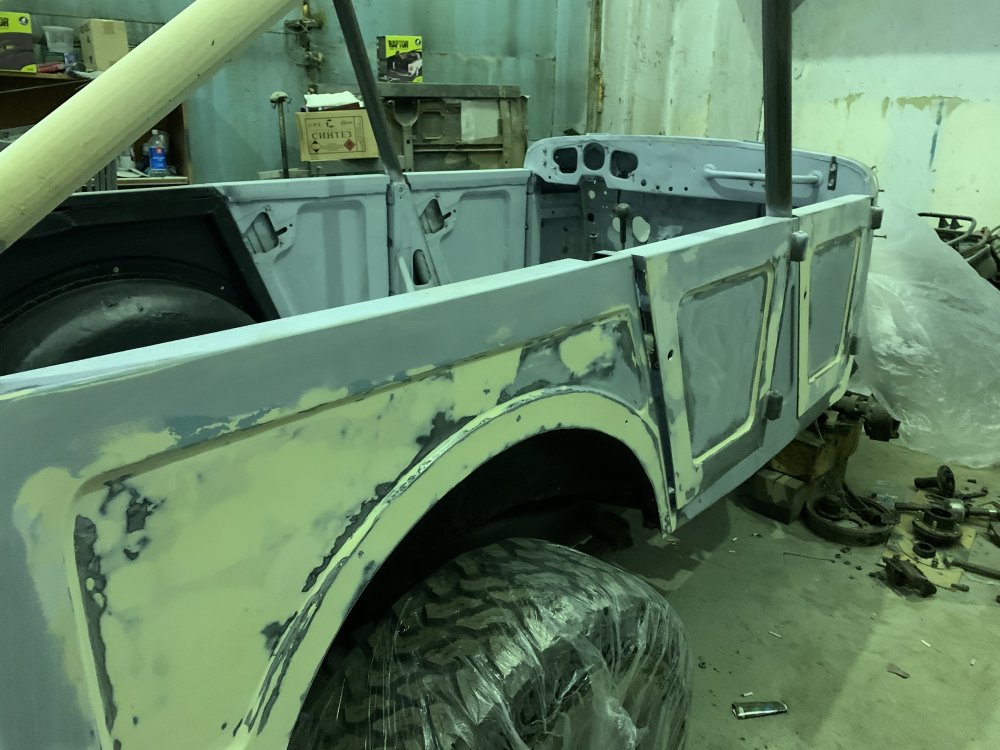

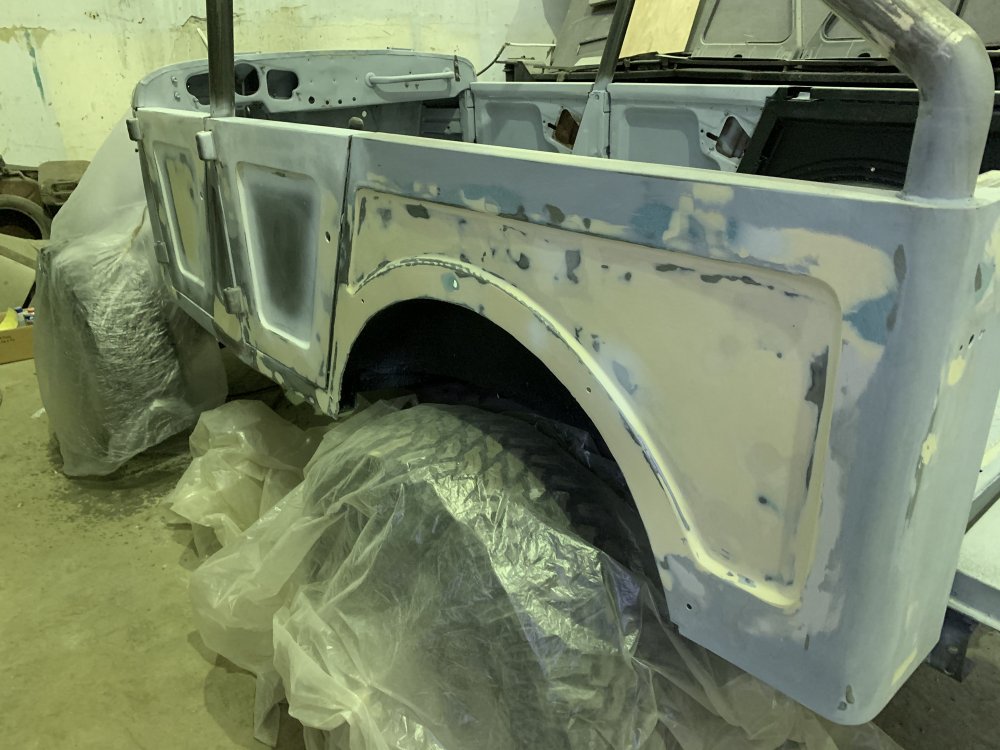

Покрас в раптор





Начало темы здесь



Изменено 13 июля 2020 пользователем 200000

[200000 5]

Ближайшие задачи:

ВУТа от логана

Рулевой механизм 3105

Финишная сборка

Новая проводка

Лебёдка

[200000 5]

Бывалые, подскажите какой жгут проводов подойдёт лучше для 4216 и приборов от 469?

[200000 5]

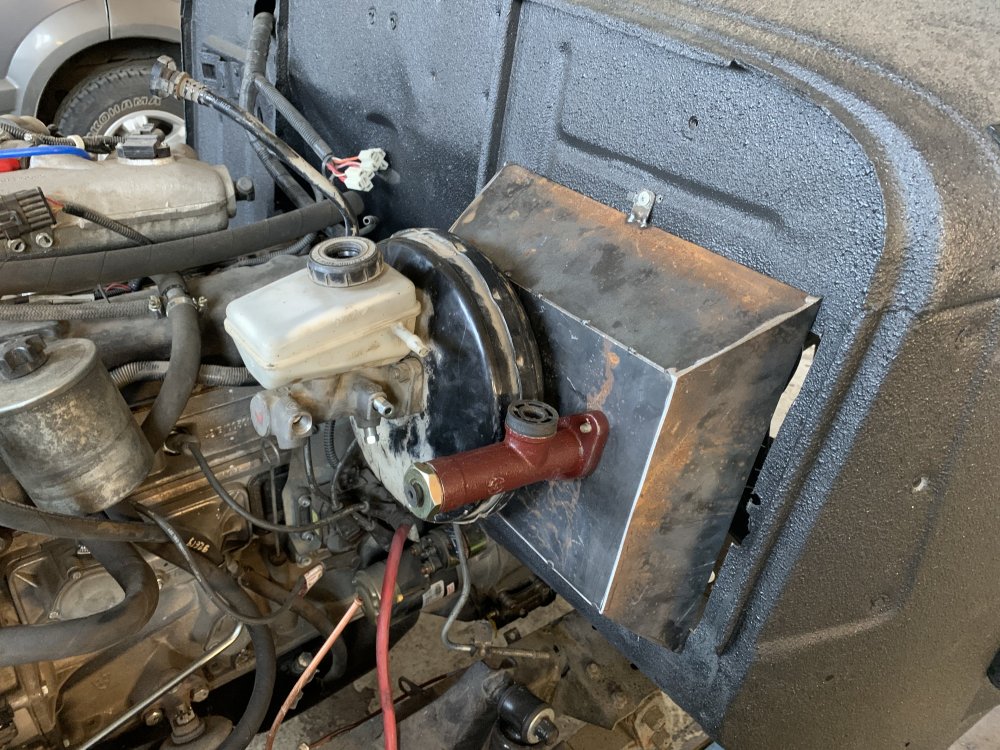

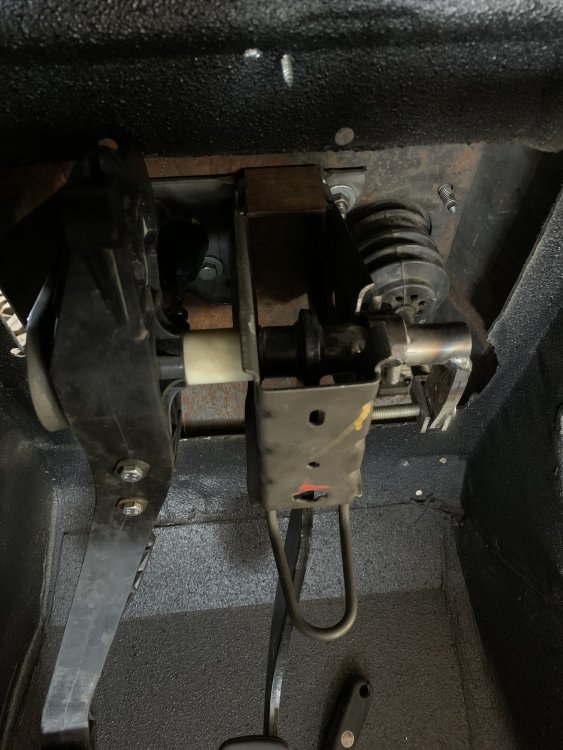

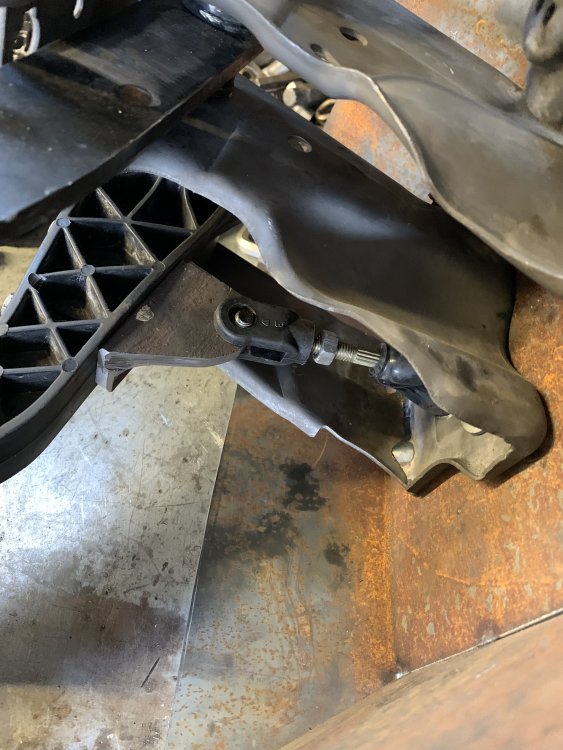

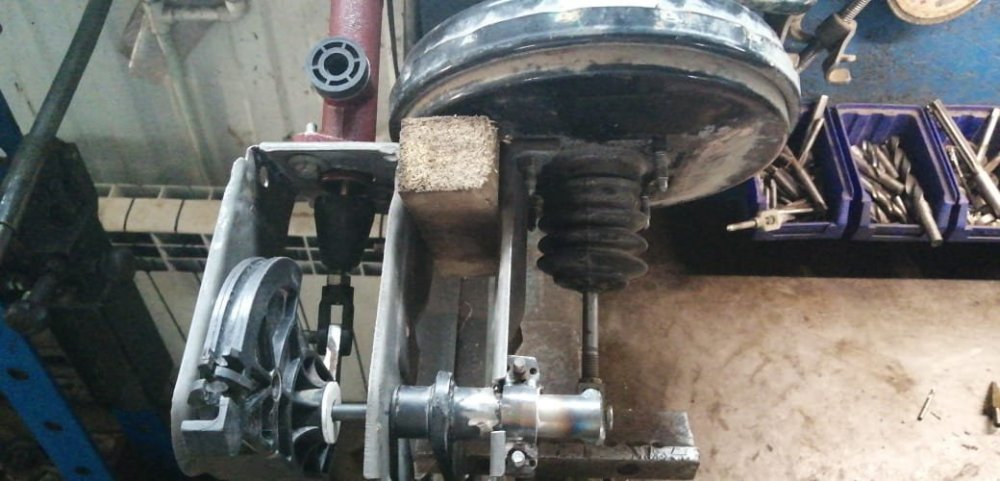

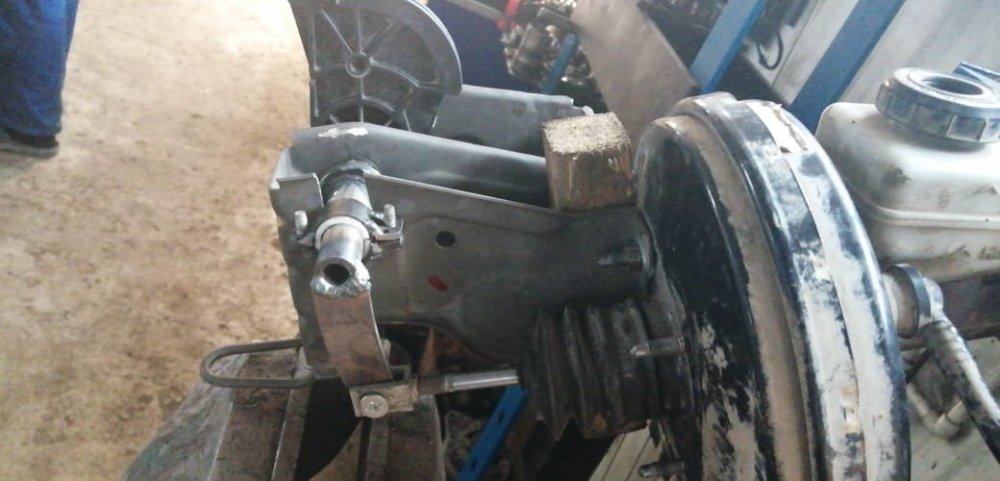

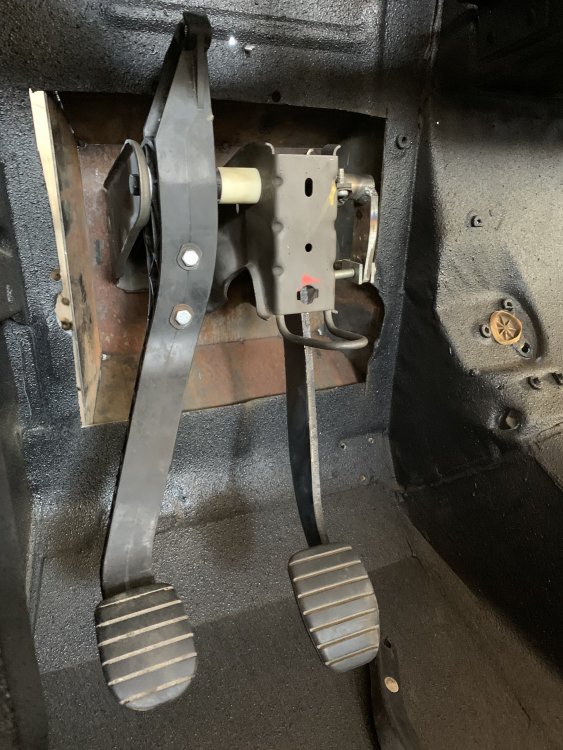

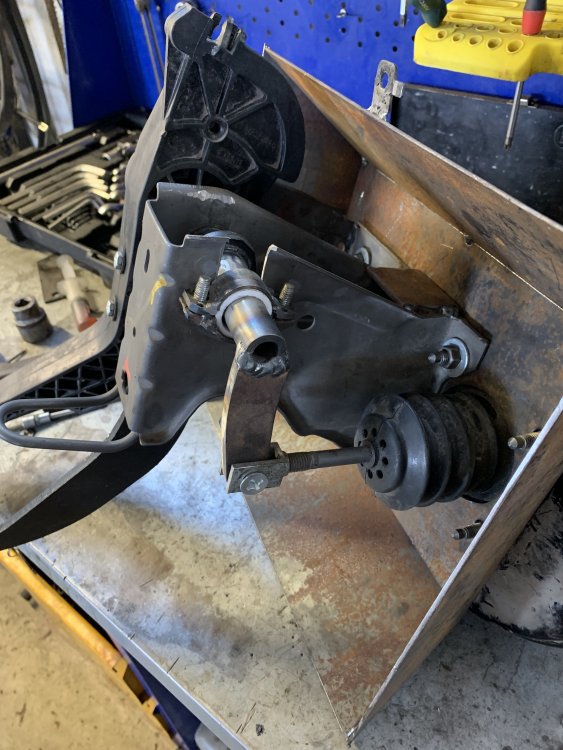

Доработанная комбинация педалей на базе вута от логана

[Антон 1 198]

20 часов назад, 200000 сказал:

Бывалые, подскажите какой жгут проводов подойдёт лучше для 4216 и приборов от 469?

индивидуально изготовленный под твой авто и ДВС

[protector 1 984]

Под ДВС ничего изобретать не нужно. Моторная коса для УМЗ-4216, Евро-3 под блок управления Микас-10.3.  А дальше индивидуально. Если оставлять родные приборы, значит и датчики от М-20 внедрять.

[200000 5]

2 часа назад, protector сказал:

Под ДВС ничего изобретать не нужно. Моторная коса для УМЗ-4216, Евро-3 под блок управления Микас-10.3.  А дальше индивидуально. Если оставлять родные приборы, значит и датчики от М-20 внедрять.

Спасибо за  отклик.
Приборы ставим уазкины. Для минимальных переделок проводки возьмём косу как на картинке.
Кстати, при построении каркаса безопасности, за основу брали «белую яхту» )))

[protector 1 984]

8 минут назад, 200000 сказал:

Спасибо за  отклик.
Приборы ставим уазкины. Для минимальных переделок проводки возьмём косу как на картинке.
Кстати, при построении каркаса безопасности, за основу брали «белую яхту» )))

Если проводку ещё не покупали, не спешите. Завтра посмотрю что есть, выложу фото.

Должен быть новый моторный жгут 4216 и новая проводка УАЗ-31519 весь к-т, отдам за 50% цены от Базашоп, покупал там.

Изменено 15 июля 2020 пользователем protector

[200000 5]

3 часа назад, protector сказал:

Под ДВС ничего изобретать не нужно. Моторная коса для УМЗ-4216, Евро-3 под блок управления Микас-10.3.  А дальше индивидуально. Если оставлять родные приборы, значит и датчики от М-20 внедрять.

Приборы ставим уазкины. Моторная коса есть. Особы интерес вызывает салонный жгут.
Заранее благодарен.

[200000 5]

[sashasv 376]

14.07.2020 в 01:09, 200000 сказал:

Бывалые, подскажите какой жгут проводов подойдёт лучше для 4216 и приборов от 469?

Когда то делал что то подобное на свой ГАЗик Подробности тут

Приборы и датчики от УАЗа..... Хотя приборка вот тут собрана намного аккуратнее

https://www.drive2.ru/l/487073206818046836/

[Антон 1 198]

13 часов назад, 200000 сказал:

Приборы ставим уазкины. Моторная коса есть. Особы интерес вызывает салонный жгут.
Заранее благодарен.

Датчик давления масла рекомендовал бы поставить механич. от тракторов/грузовиков.

Диаметр тот же - показания более точные.....и на душе спокойнее.

Кстати, у меня так уж получилоссь, что темпер. ДВС у меня меряют 2 датчика - 1й напрямую на прибор, 2й на контроллер ДВС инж. (контролирую ч/з борт.компьютер). Ввиду разности мест их установки темпер.ДВС тоже слегка (3...4 грд.) разная.

Изменено 16 июля 2020 пользователем Антон

[sashasv 376]

2 часа назад, Антон сказал:

Датчик давления масла рекомендовал бы поставить механич. от тракторов/грузовиков.

Диаметр тот же - показания более точные.....и на душе спокойнее.

А соединение ? Шланг или медная трубка? А если шланг порвётся? Последнее время качество шлангов далеко "не айс"

[Антон 1 198]

13 минут назад, sashasv сказал:

А соединение ? Шланг или медная трубка? А если шланг порвётся? Последнее время качество шлангов далеко "не айс"

Саша, соединение можешь выбирать щас как раз таки...от дешёвых шлангов до приличного качества.....можно сообразить пластик. трубку на быстросъемах......

[200000 5]

5 минут назад, Антон сказал:

Саша, соединение можешь выбирать щас как раз таки...от дешёвых шлангов до приличного качества.....можно сообразить пластик. трубку на быстросъемах......

С одной стороны - да, точность, с другой - как уже сказал, Александр - лишние соединения... и как следствие, снижение надёжности.

В текущих реалиях массы срочных работ - оставлю электро... А там посмотрим, идея хорошая

[Антон 1 198]

22 минуты назад, 200000 сказал:

и как следствие, снижение надёжности.



на боевом стоит именно механика.....с надёжностью всё норм.

юзаем "и в хвост и в гриву" уже 6-й сезон.

[Антон 1 198]

щас при замене поддона будем врезать датчик темпер.масла

[sashasv 376]

1 час назад, Антон сказал:

Саша, соединение можешь выбирать щас как раз таки...от дешёвых шлангов до приличного качества.....можно сообразить пластик. трубку на быстросъемах......

В моих реалиях - или медная трубка или шланг.... у нас быстросьемы и пластиковые трубки я видел по моему только для пневматики (воздушных систем)

В прошлой жизни газика на его моторе стоял отдельный подвод масла к ГБЦ.  Долго мучился с шлангами один раз шланг прорвало прямо на заправке было очень стыдно, после этого провел магистраль медной трубкой.

[Антон 1 198]

25 минут назад, sashasv сказал:

В моих реалиях - или медная трубка или шланг.... у нас быстросьемы и пластиковые трубки я видел по моему только для пневматики (воздушных систем)



А вот и ошибаешься, коллега .......армированые пластик. трубки на быстросъемах существуют.....

Товарищ поставил такие на гидропривод тормозов у своего кастома (самодельный мотоцикл)......перед и зад.

Изменено 16 июля 2020 пользователем Антон

[sashasv 376]

20 часов назад, Антон сказал:

А вот и ошибаешься, коллега .......армированые пластик. трубки на быстросъемах существуют.....

Товарищ поставил такие на гидропривод тормозов у своего кастома (самодельный мотоцикл)......перед и зад.

Я не говорю что армированых пластиковых. трубок на быстросъемах не существуют.. я говорю что не видел их в продаже у нас в Азербайджане...

[Антон 1 198]

1 час назад, sashasv сказал:

Я не говорю что армированых пластиковых. трубок на быстросъемах не существуют.. я говорю что не видел их в продаже у нас в Азербайджане...

интернет тебе в помощь))))))))))

[200000 5]

Всем привет!

Спустя 12 лет автомобиль способен передвигаться по дорогам общего пользования!

Солидарен ко всем кто прошёл этот путь и желаю успеха тем кто в процессе!

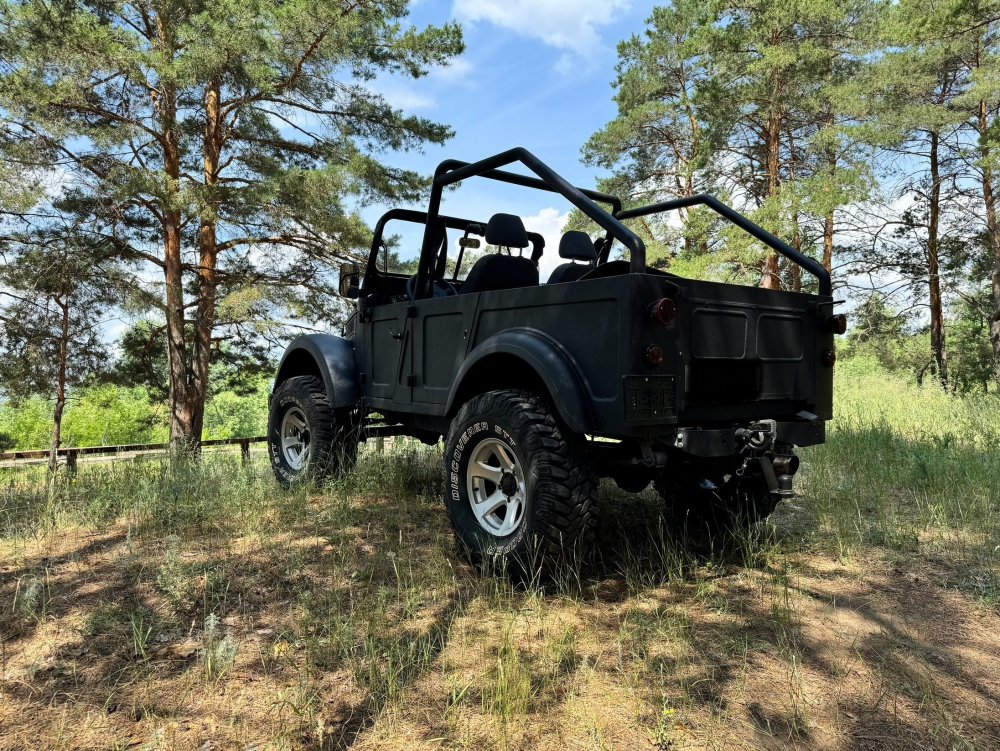

Под скрепку просто пара фоток с покатушек

[Федот68 4 283]

Тема сисег не раскрыта...

[gutorov 37]

Молодца победил не отступил! Ездить не ломаться.
