Ли Харви ОСВАР. История катафотов ФП20 ФП21

[ВладимирВ 3 326]

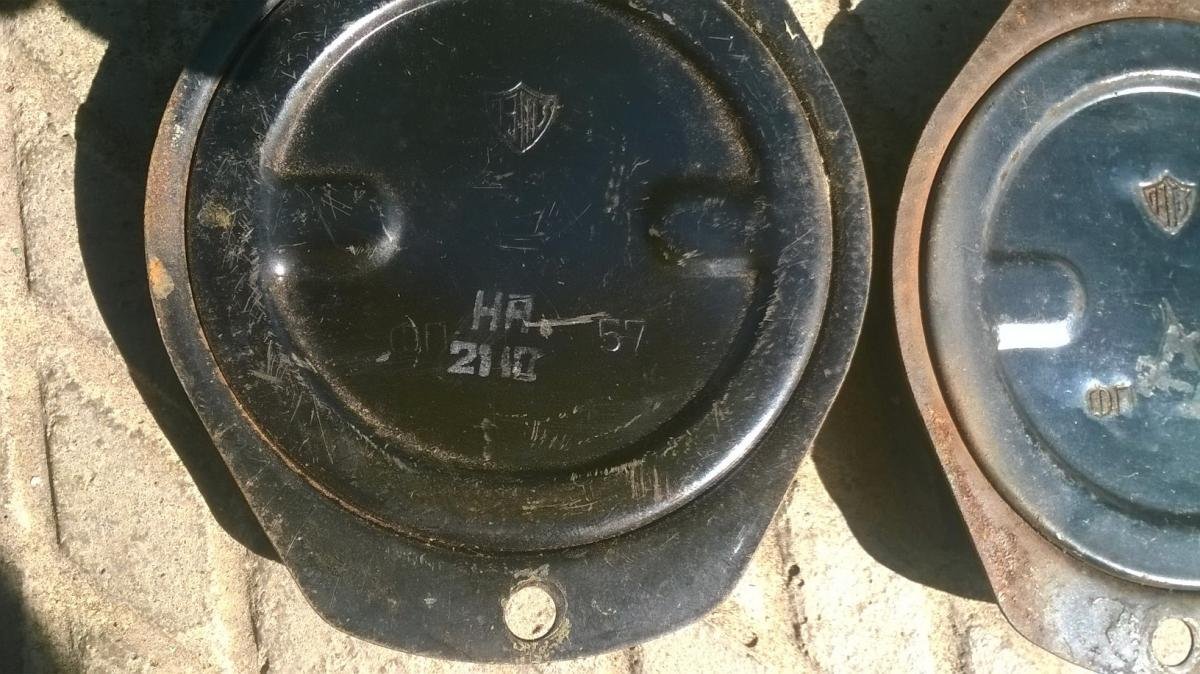

Уши наших ушастых катафотов растут от американских близнецов, широко появившихся на военной технике еще в сороковых. Видимо не только Суперкрепость глянулась нам в те года, но и Reflector Guide A2. И, по крайней мере, два узла на появившихся в те годы Газиках имели близнецов за океаном: розетка прицепа и катафот. Первые, которые я встречал, катафоты рождены в 1956 году. Имеют широкие уши. Цвета их пластиковых "стекляшек" были янтарь (фп20) и рубин(фп21). Кстати, несмотря на легенды, стеклА ни у нас ни у американцев в этом типе рефлектора никогда не было. Делал их (похоже) Пермский (Псковский?) электрозавод ПЭТЗ, их характерный штамп в виде щита можно встретить на карболитовых штепселях тех лет. В 1964 году появляются катафоты со штампиком (похожим на три часа)завода ОСВетительной АРматуры в Вязниках, близ Владимира. (Но это не точно). Последние классические ушастые катафоты в черном корпусе вышли в 1967-68 году. Дальше пошли упрощать корпуса. Классические стекляшки, характерной выпуклой формы с двойным отражением продержались до 1974 года. Но уже в упрощенной, неокрашенной обойме. Стекла рубинового блеска имели код 6193 , а янтарь имел код 2506. А вообще эта тема бездонна, как и история наших машин. Напишите, кто что еще слышал или знает про катафоты. Спасибо.
За фото, стянутые мной с интернета, их авторам спасибо.


Изменено 17 февраля 2023 пользователем ВладимирВ

[ВладимирВ 3 326]

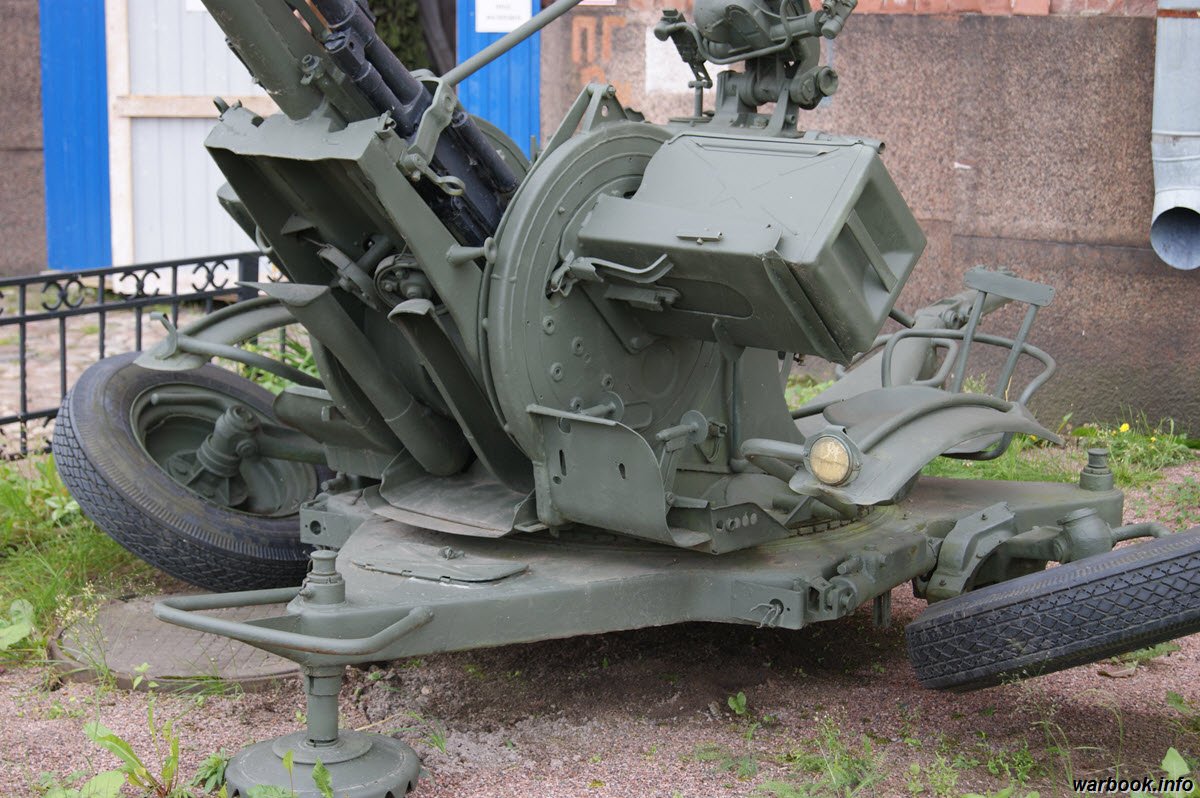

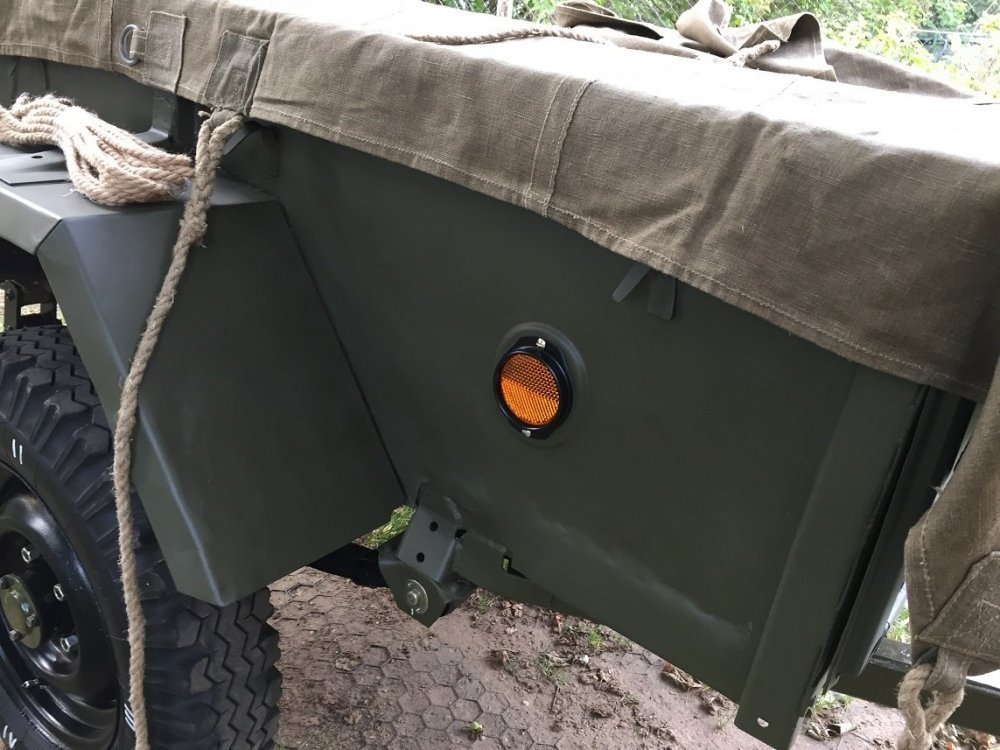

А вот еще пара необычных мест, где можно было повстречать наши катафоты:



Изменено 17 февраля 2023 пользователем ВладимирВ

[Трёхсотый 272]

 Откуда такие широкие познания? - интернет! Первая продукция ОСВАРА 1973 год - прикуриватели  на ВАЗы и пр.света на грузовики.

[ВладимирВ 3 326]

Тоже читал про ВЗАОА. Но кто тогда ставил штамп Освар на катафоты с этим штампом? Сам видел надпись освар и 1972...



Изменено 27 января 2023 пользователем ВладимирВ

[ВладимирВ 3 326]

[ВладимирВ 3 326]

Действительно, Мир гораздо разнообразнее нашего представления о нем. Нигде не могу найти точных данных по логотипам на катафотах и стеклах. Если на корпусах встречал их два, то на стеклах как минимум 4 разных эмблемы. Или, как на ранних, нет вовсе. Очень надеюсь, что кто то поможет разобраться с этой историей.

Изменено 28 января 2023 пользователем ВладимирВ

[ВладимирВ 3 326]

Вот еще наткнулся на интересный экземпляр. "Назад, в будущее"?

[Трёхсотый 272]

19 часов назад, ВладимирВ сказал:

Тоже читал про ВЗАОА. Но кто тогда ставил штамп Освар на катафоты с этим штампом? Сам видел надпись освар и 1972...



 72й год не удивил ни разу, со слов старожил завода - основные корпуса были ещё в стадии строительства а завод уже давал продукцию,налаживали оснастку,обкатывали станки и технологии производства. Времена такие были - даёшь пятилетку в три года! Ура товарищи! Прикуриватели и различные св.переключатели изначально выпускались в помещении  транспортного цеха (гараж по русски), литьевые машины в РСУ стояли (строительный отдел), мне кажется могли производить какие то комплектующие со своим логотипом а собирали в другом месте - например в Киржаче или на Автоприборе во Владимире...

А вообще тема порадовала, остались ещё дотошные до мелочей ЛЮДИ, не все писунами в трёпе меряются .

P.S. логотип завода в щите я наблюдал ещё на звуковых сигнала С-44 и С-56.



[m1609 85]

В копилку,до кучи...

[ВладимирВ 3 326]

Вот, нашел след. В правом нижнем углу. Как будто буквы Л и Э в круге. Копаю дальше.

[ВладимирВ 3 326]

Свет не без добрых людей! Спасибо Алексею59. Катафоты и со щитом и кругом делали в Лыскове под Горьким.  И первые заготовки со своим клеймом действительно передавали в Вязники.

[ВладимирВ 3 326]

"Ленинградский завод электротехнических изделий в 1941 начал эвакуацию на Урал, в Пермскую область. Планировали развернуть производство на новом месте и выпускать для ГАЗа автомобильную аппаратуру и арматуру, определенную ему как смежнику. Через Ладожское озеро, по Волго-Балтийскому каналу, Рыбинскому водохранилищу плыла большая баржа с заводскими станками, оборудованием, оснасткой. Этот водный путь от Невы до Камы был очень длинным и занял гораздо больше условно отведенного на то времени. Баржа не была самоходной, зависела от работы буксиров, у которых между тем возникали свои проблемы. Надо было пройти много волжских шлюзов, обойти перекаты, не сесть на мели. К тому же плыли осенью, ранняя стужа предрекала суровую зиму, и как ни торопились матросы буксиров и баржи, ускорить путь они не смогли. Ледостав на Волге в Горьковской области заставил баржу зазимовать напротив старинного города Лысково.

Горьковский автозавод, где производство с начала войны было поставлено на военные рельсы, каждый день выпускал десятки грузовиков ГАЗ-АА и ГАЗ-ААА. Пусть "полуторки" и "трёхоски" были с деревянными кабинами и подножками (стали не хватало), а крылья для машин делали из кровельного железа - на фронтах их ждали.Автозавод срочно нуждался в продукции станков, находящихся на вмерзшей в волжский лед барже из Ленинграда.
На юго-западной окраине Лыскова, на пустыре, продуваемом всеми ветрами, стояло двухэтажное каменное здание. Здесь, на знаменитом Сибирском тракте, до революции была царская пересыльная тюрьма. В годы коллективизации в её корпусах размещались механические мастерские по ремонту сельскохозяйственных машин. Затем открыли небольшой весовой завод. Директор завода Николай Федорович Малов в сентябре 1941 года был вызван в Москву. Этот вызов связывался с новыми задачами, возлагаемыми на его тыловое предприятие.
Приказ Наркомата среднего машиностроения Союза ССР № 569 от 5 октября 1941 года гласил, что весозавод им. Кирова, находящийся в городе Лысково Горьковской области, включался в число действующих предприятий Главсмежпрома НКСМ, теперь ему присваивалось новое наименование: Лысковский электротехнический завод.

Зимой 1941-42 годов металлообрабатывающие станки с застрявшей баржи удалось вывезти и установить на территории завода, пока под открытым небом. Настоящим подарком производству были 60 электромоторов с той же баржи. Под эти электромоторы приобрели дизель. С его помощью оборудовали первую заводскую электростанцию.
В 1943 году из запасенного оборудования смонтировали и пустили в эксплуатацию три пресса, шесть станков-автоматов, токарно-револьверный, горизонтально-фрезерный, токарно-винторезный станки, шлифовально-фрезерный барабан, четыре настольно-сверлильных станка, динамо-машину для зарядки аккумуляторов. Впоследствии из города Куйбышева, с завода КАТЭК, передали французский станок-автомат "Кютта", затем автомат "Индекс-12"."



[ВладимирВ 3 326]

До сих пор делают для Газика сигналы, выключатели стопов вк 12 , тросы спидометров, блок предохранителей с многоразовыми предохранителями - катушками и клемные колодки.

[SergeiS 214]

Владимир, как бы не совсем в тему наших ФП20. Но все же к катафотам, стекляшки похожи. Попадались такие?

Если не ошибаюсь наших белых двойных не было.

Изменено 2 февраля 2023 пользователем SergeiS

[Maxx1969 2 741]

11 минут назад, SergeiS сказал:

Владимир, как бы не совсем в тему наших ФП20. Но все же к катафотам, стекляшки похожи. Попадались такие?

Если не ошибаюсь наших белых двойных не было.

У нас в 50-70х годах прошлого века другой ГОСТ был на световозвращатели...
Как не странно,спереди и сбоку предусматривался катафот оранжевого/желтого/цвета,а сзади красного.
Потом госты изменили,и ввели спереди-только белый цвет светоотражателя,сбоку-только желтый и сзади -только красный.

[ВладимирВ 3 326]

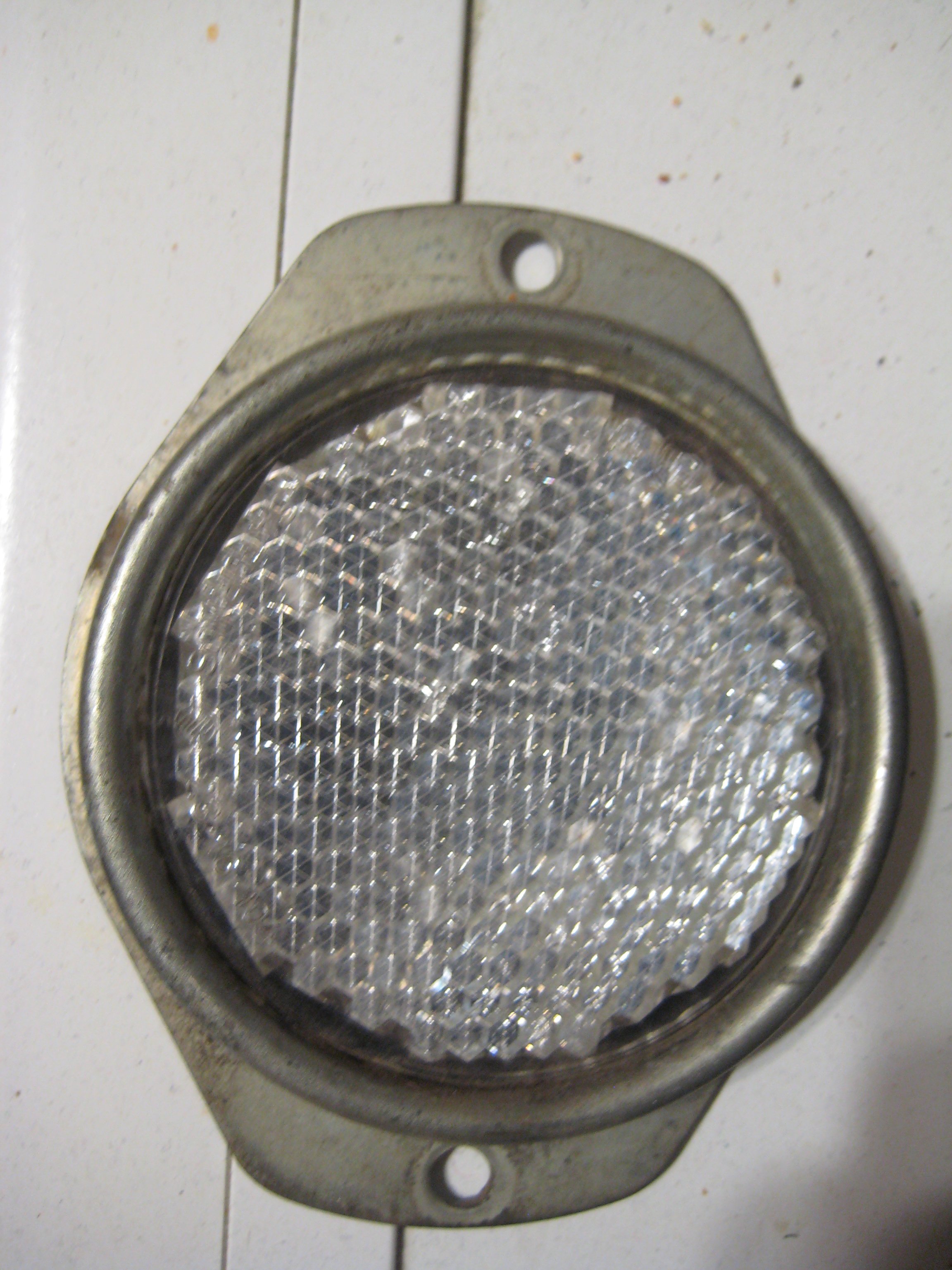

Нет, белых не видел. Вот у коллеги Axma00707 в свое время встечал такое. Белый цинк(?) может новодел, может соцлагерь...



Изменено 2 февраля 2023 пользователем ВладимирВ

[Maxx1969 2 741]

1 час назад, ВладимирВ сказал:

Нет, белых не видел. Вот у коллеги Axma00707 в свое время встечал такое. Белый цинк(?) может новодел, может соцлагерь...



Владимир...это соцлагерь.

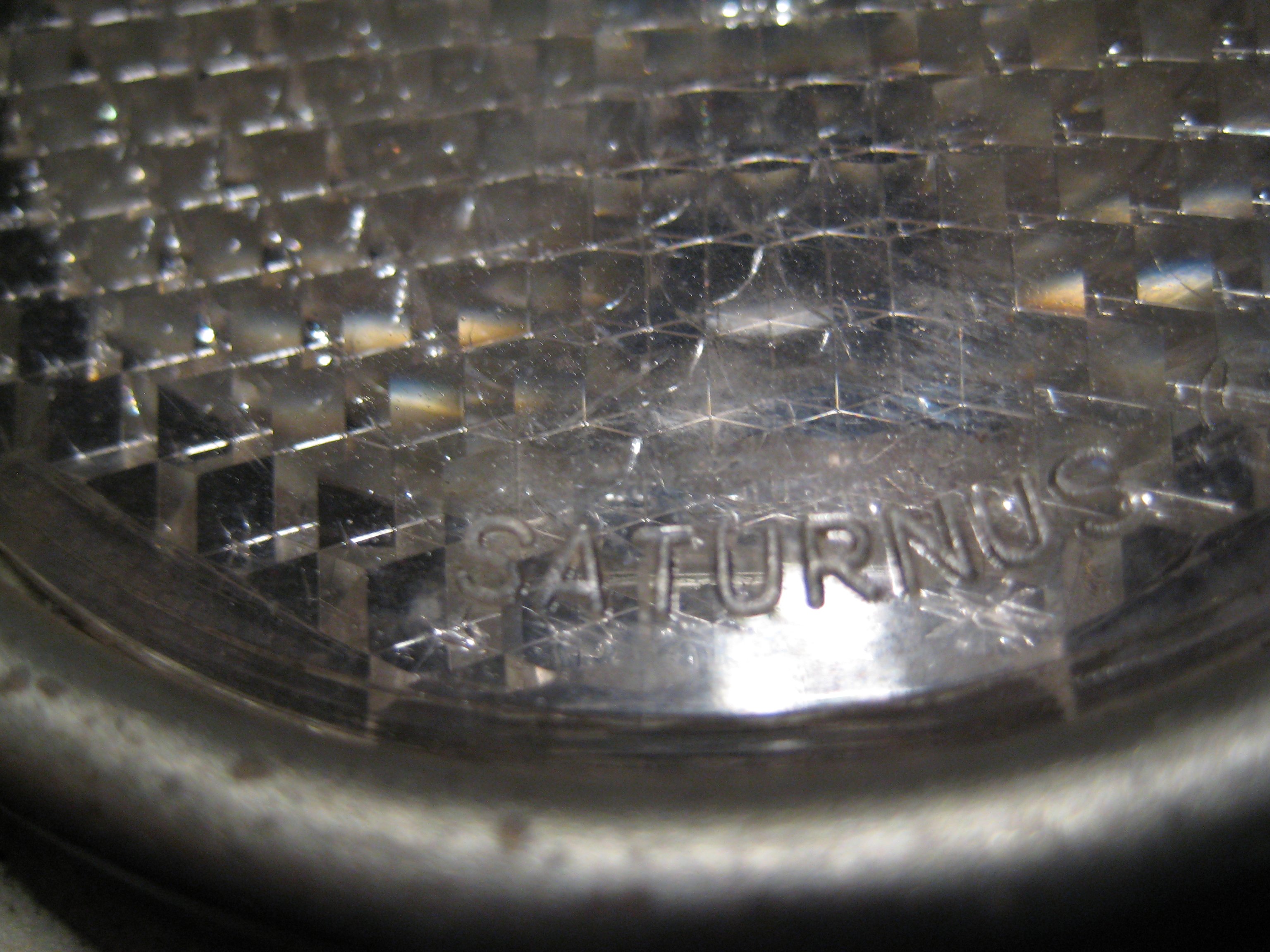

ВНР (Венгерская Народная Республика),фирма saturnus. У меня они этой фирмы есть белые,желтые и красные.


[ВладимирВ 3 326]

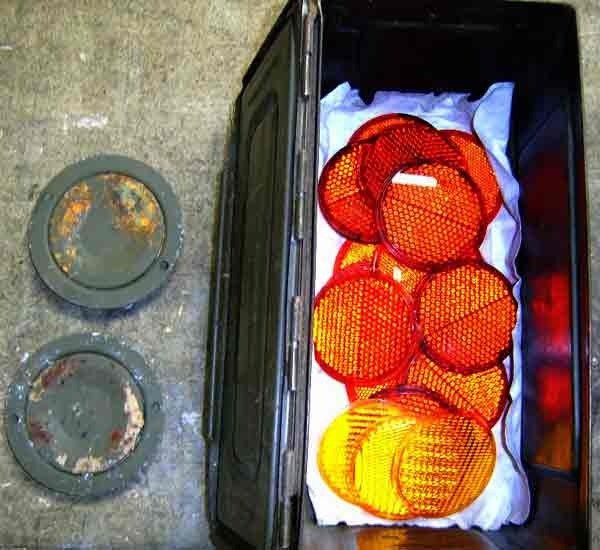

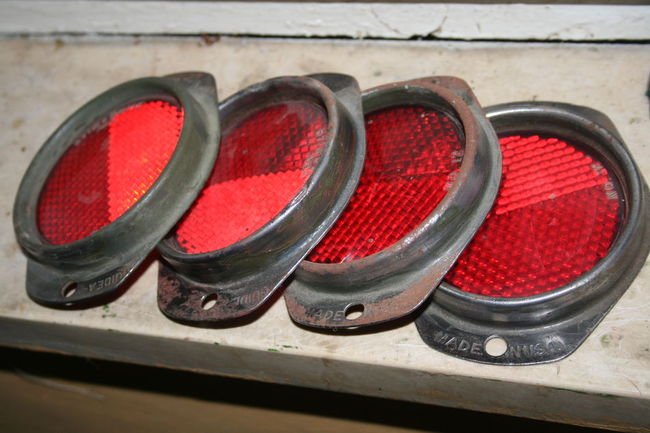

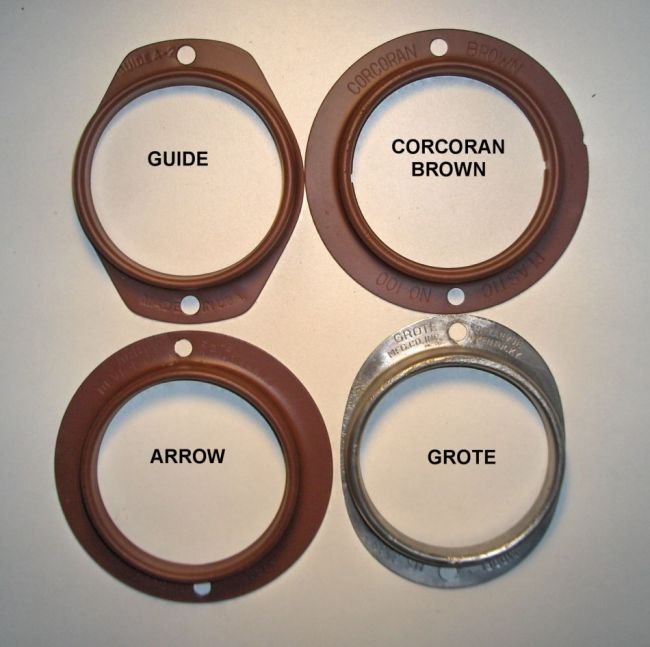

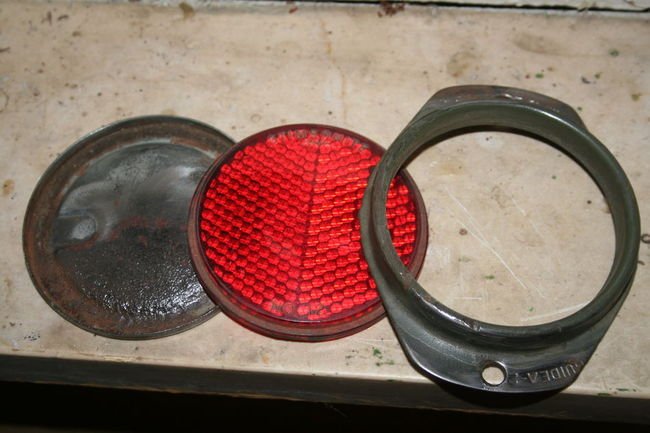

А вот короткая история про катафоты в Америке. Первыми на джипах и грузовиках появились катафоты в круглом безеле (корпусе по нашему) . В середине 1943 года пошли "обрезанные", которые стали прототипом наших ранних катафотов. Примерно с весны 1945 пошли в овальном, которые можно встретить и сейчас.

Изменено 17 февраля 2023 пользователем ВладимирВ

[ВладимирВ 3 326]

Купить современную копию катафота еще недавно можно было за 8 - 12 баксов. Но поставить ее на машину, которой больше 70 лет большинство считает недопустимым. Поэтому стараются найти и восстановить мятые ржавые, но обязательно тех лет. Ценник на отдельные экземпляры превышает 400 баксов.

Изменено 17 февраля 2023 пользователем ВладимирВ

[ВладимирВ 3 326]

А это скорее из раздела экзотики. Вот они были стеклянными. Подобные белые шариковые катафоты встречал в обломках вермахта.

Изменено 17 февраля 2023 пользователем ВладимирВ

[Мурик 5 760]

2 часа назад, ВладимирВ сказал:

А это скорее из раздела экзотики. Вот они были стеклянными. Подобные белые шариковые катафоты встречал в обломках вермахта.

Был у меня такой. Красный. Задарил. Американец. С Доджа 3/4.

[Мурик 5 760]

6 часов назад, ВладимирВ сказал:

Купить современную копию катафота еще недавно можно было за 8 - 12 баксов. Но поставить ее на машину, которой больше 70 лет большинство считает недопустимым. Поэтому стараются найти и восстановить мятые ржавые, но обязательно тех лет. Ценник на отдельные экземпляры превышает 400 баксов.















Так и было на моем.



[Мурик 5 760]

Один круглый корпус где то лежит ещё. Надо посмотреть.

[ВладимирВ 3 326]

02.02.2023 в 20:39, SergeiS сказал:

Владимир, как бы не совсем в тему наших ФП20. Но все же к катафотам, стекляшки похожи. Попадались такие?

Если не ошибаюсь наших белых двойных не было.

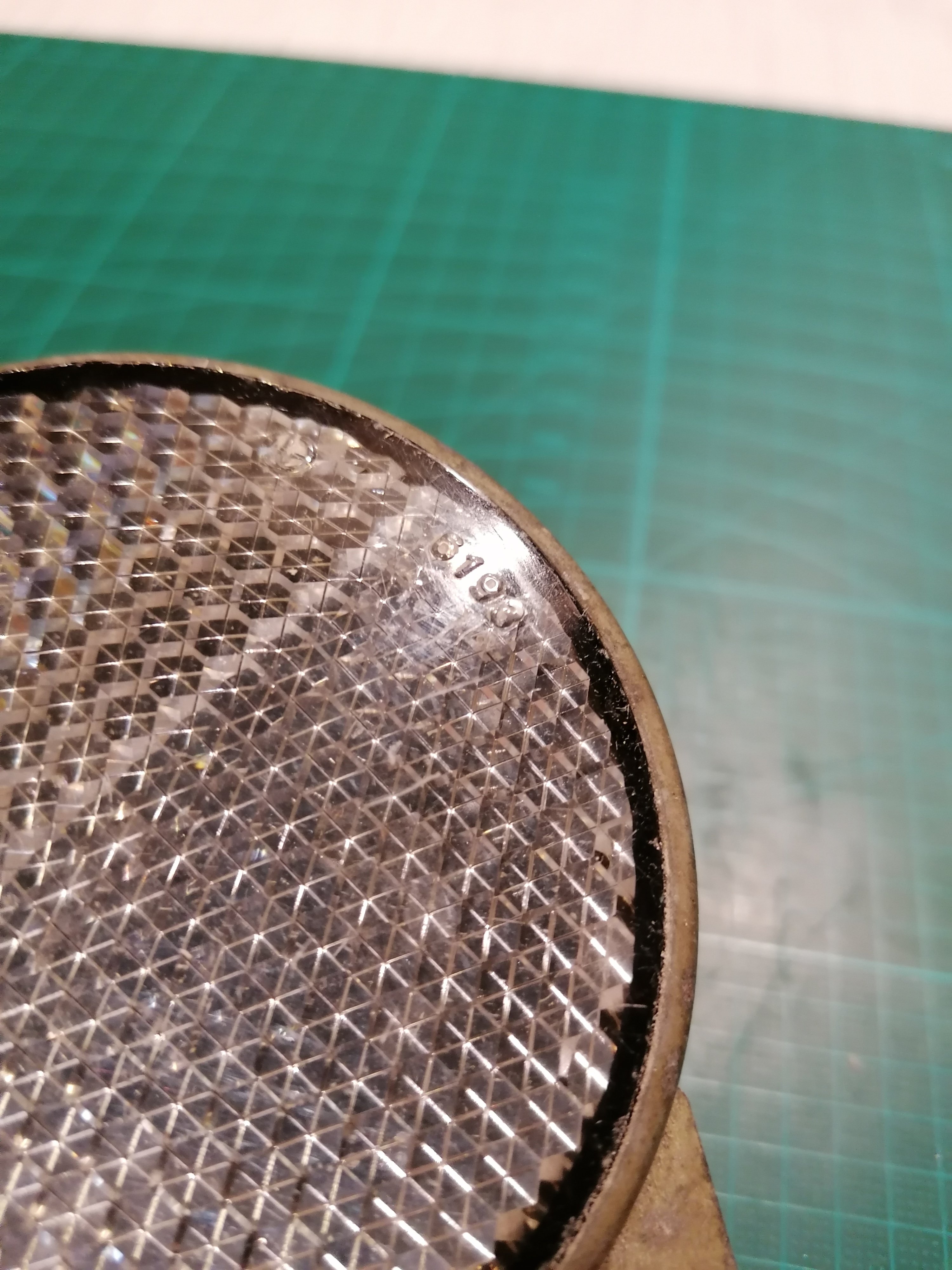

Оказывается были! Вот попал мне в коллекцию лысковский белый двойного отражения. Фп 314, сентябрь 1973 года. На стекле 6193.

[ВладимирВ 3 326]

Обратил внимание, что в  катафотах в чёрных корпусах линзы своим оптическим разломом всегда установлены поперёк оси отверстий. А вот уже в упрощённый рамках начала семидесятых их иногда прессовали не строго. Чаще вижу это в жёлтых катафотах.
