Штыри надставок дверей.

[sasa4x4 240]

Бодрого дня.

Возможно спрошу глупость, но.... Кто нибудь задавался вопросом какой угол на штырях надставок? Собрался делать новый тент и решил подремонтировать надставки. Был приварен пруток 12х12 и они болтаются в посадочных.  Купил пруток 14х14 заходит в отверстие мм. 10 и дальше не хочет.

[uncle Gena 1 742]

А зачем квадратный пруток пихать в круглые трубки?

[Maxx1969 2 736]

3 часа назад, uncle Gena сказал:

А зачем квадратный пруток пихать в круглые трубки?

Топикстартер путает круглое с теплым..
У тебя дядь Ген,на 2-х дверном кузове надставки дверей из именно трубок.
Ну а у sasa 4*4 кузов видать 69А (4х дверный),и там на дверях поручня как на 69 нет...надставка имеет
снизу прямоугольные окончания которые вставляются непосредственно в дверь( на двери вверху под них прямоугольные отверстия).

[Алексей Попович 175]

10 часов назад, sasa4x4 сказал:

какой угол на штырях

90 градусов ,относительно нижней планки надставки.

[sasa4x4 240]

8 часов назад, Алексей Попович сказал:

90 градусов

А Вы забавный. Наверно глазомер подводит или тактильные ощущения. Повторюсь, квадрат сечением 14х14 садится в отверстие мм +/- 10. Квадрат сечением 12х12 заходит на всю глубину посадочного отверстия, но болтается в нем как карандаш в стакане. После этих манипуляций, после долгих раздумий и бессонных ночей, пришел к выводу, посадочное отверстие для надставок в сечении имеет форму усеченной пирамиды. В связи с этим и задал вопрос, возможно кто-то уже мерил или просто знает ответ на мой вопрос.

[Алексей Попович 175]

15 часов назад, sasa4x4 сказал:

А Вы забавный. Наверно глазомер подводит или тактильные ощущения.

Ну , милый лененградец ,вы решили обосрать оказавшему вам помощь,  молодец  ,  а теперь распили дверь своей ашки  и посмотри как устроено крепление надставок  ,  ещё раз спасибо  пирамидный вы наш.

[sasa4x4 240]

6 часов назад, Алексей Попович сказал:

оказавшему вам помощь

Искренне благодарю, за оказанную Вами неоценимую помощь. Теперь я просто обязан отремонтировать надставки по Вашим советам. Вот только одно меня удручает, Вы почему-то решили что, я Вас обосрал. К великому моему сожалению, не могу Вас переубедить. Возможно это Ваше кредо и чувствуете себя тепло и комфортно.

Пи.Си. Пошел пилить двери.

[Гога68 1 273]

offtopic: херасе, вот что значит интеллигенция! я таких словов то не ведаю! будто на балет сходил

[Foleg 162]

Вроде нет там пирамид , слишком сложное техрешение.

сечение Ж-Ж



У меня стояли пружинные пластинки , что бы не тряслись.



[Гога68 1 273]

29.03.2023 в 17:28, sasa4x4 сказал:

Был приварен пруток 12х12 и они болтаются в посадочных.  Купил пруток 14х14 заходит в отверстие мм. 10 и дальше не хочет.

там может надо 13х13 (или около того по месту) сделать самодельный, а то что 14х14 чуток сверху входит, так разбито отверстие в начале

[sasa4x4 240]



44 минуты назад, Гога68 сказал:

там может надо 13х13

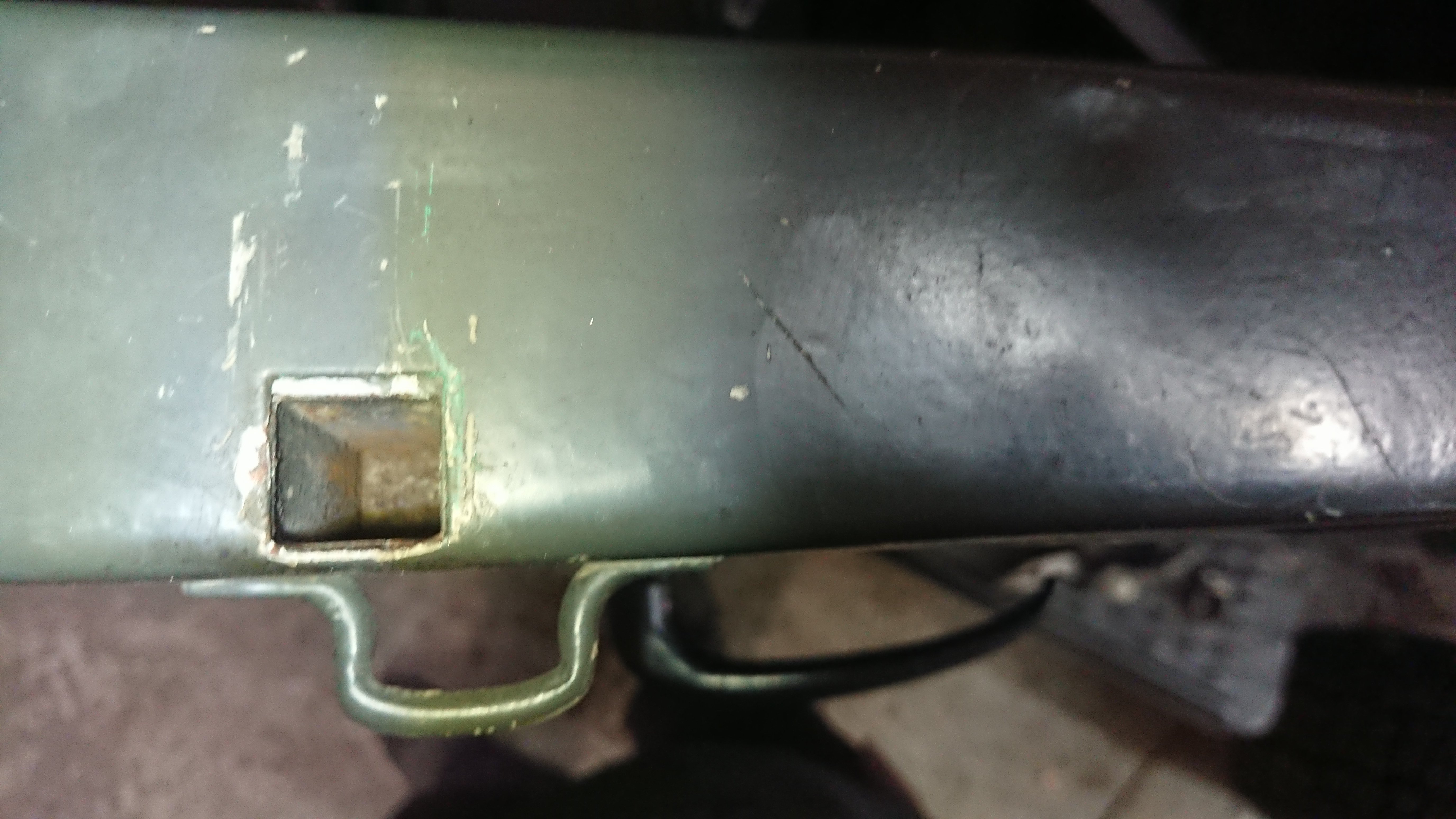

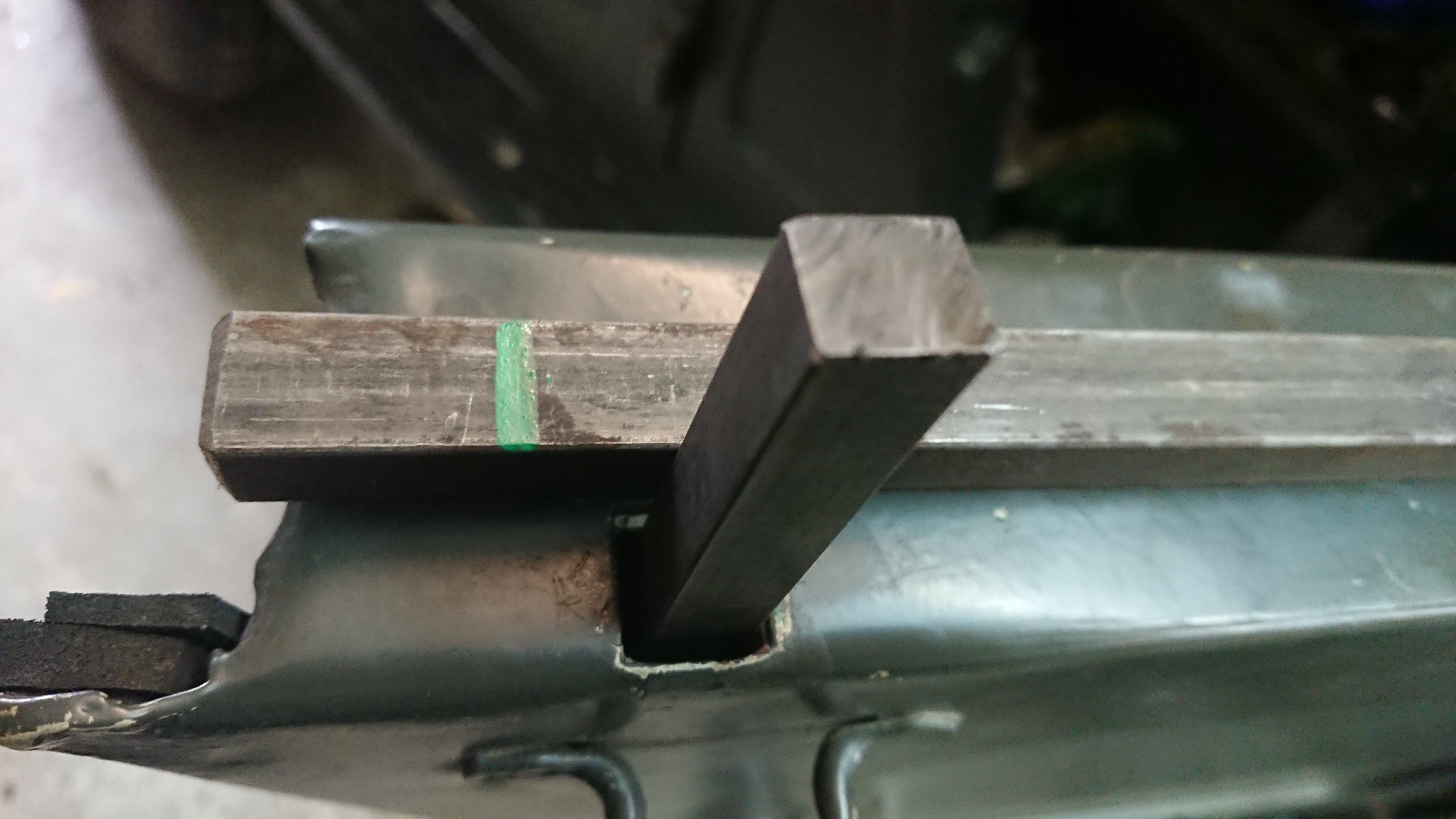

К сожалению нет такого проката, или фрезеровать или шлифовать. На выпуклый глаз, зазор (пруток 12мм.) внизу около 1,5 - 2-х мм. На прутке 14х14 отметил маркером самое глубокое погружение.  Поэтому и решил что возможно посадка конусная. Но видимо двери моего автомобиля собирал певокурсник путяги, а на других авто, сварщик шестого разряда, с личным клеймом, в паре с таким-же профессиональным слесарем.

Изменено 31 марта 2023 пользователем sasa4x4

[Гога68 1 273]

подгони по месту шлифмашинкой в размер, чтоб плотно вставало да и делов то, там может ржи наросты от  времени, может сделано изначально криво

[SergeiS 214]

..форма усечённой пирамиды? Не может быть там такого.

Да, как ранее написал Foleg в отверстиях должны быть пружинные пластины, вот на фото они.

[sasa4x4 240]

56 минут назад, SergeiS сказал:

вот на фото они.

Спасибо. Если правильно понял, они просто  туда вставлены? Поковырял отверткой, посветил фонариком  не обнаружил, видимо сожрала злобная коррозия. И теперь стало понятно почему сверху размер больше.  Когда собирал его, об этом не знал и думал что болтание в разные стороны это норма, а на 469-ом решили эту проблему болтами.

Изменено 31 марта 2023 пользователем sasa4x4

[uncle Gena 1 742]

1. Смазать кисточкой гнездо смазкой. 2. Плотно забить пластилином и вынуть слепок. 3. Заморозить слепок. 4. Обмерить замороженный слепок штангенциркулем.

Лучше конечно измерить внутри обычным индикаторным нутромером, если есть возможность его достать.

[SergeiS 214]

Да пружинящие пластинки просто вставляются. Снимал каркасы надставок с нового кузова, пластинки просто вылетали вместе с направляющими.
