пескоструйка своими силами. вопрос

[Артём39 2 582]

Пескоструйная камера.

Назначение очень простое. Работа в цехах производств.

позволяет мнгновенно переходить к обработке, не пылит.

Так как в ограниченом объеме нет необходимости да и места для работы с курковым пистолетом, применяют следующий.

+ к нему воздушную педаль.

Особо хочу обратить внимание на то что пистолет в камере может быть закреплен стационарно.

Так же камеры оборудуются поворотными столами для тяжелых деталей.

Еще в камеру устанавливают колокол из сетки (вроде растворосмесителя) назначение обработка мелких деталей навалом.



Так как в процесе работы частички абразива раскалываются а так же снятое покрытие представляет собой мелкую дисперсию, образуется пыль

Я пользуюсь промышленным пылесосом, но это ни о чем, только видимость внутри появляется. Решение напрашивается вот такое.

Система вентиляции убивает трех зайцев.

1. Очищает от пыли рабочую зону.

2. разделяет абразив на фракции, отделяя не эфективные Это очень важно, так как разнофракционность лишает циркулирующий материал подвижности (позволяет ему уплотняться). Данную систему необходимо дополнить дроссель клапаном для подбора производительности.

3. Сохраняет температуру в рабочем помещении.

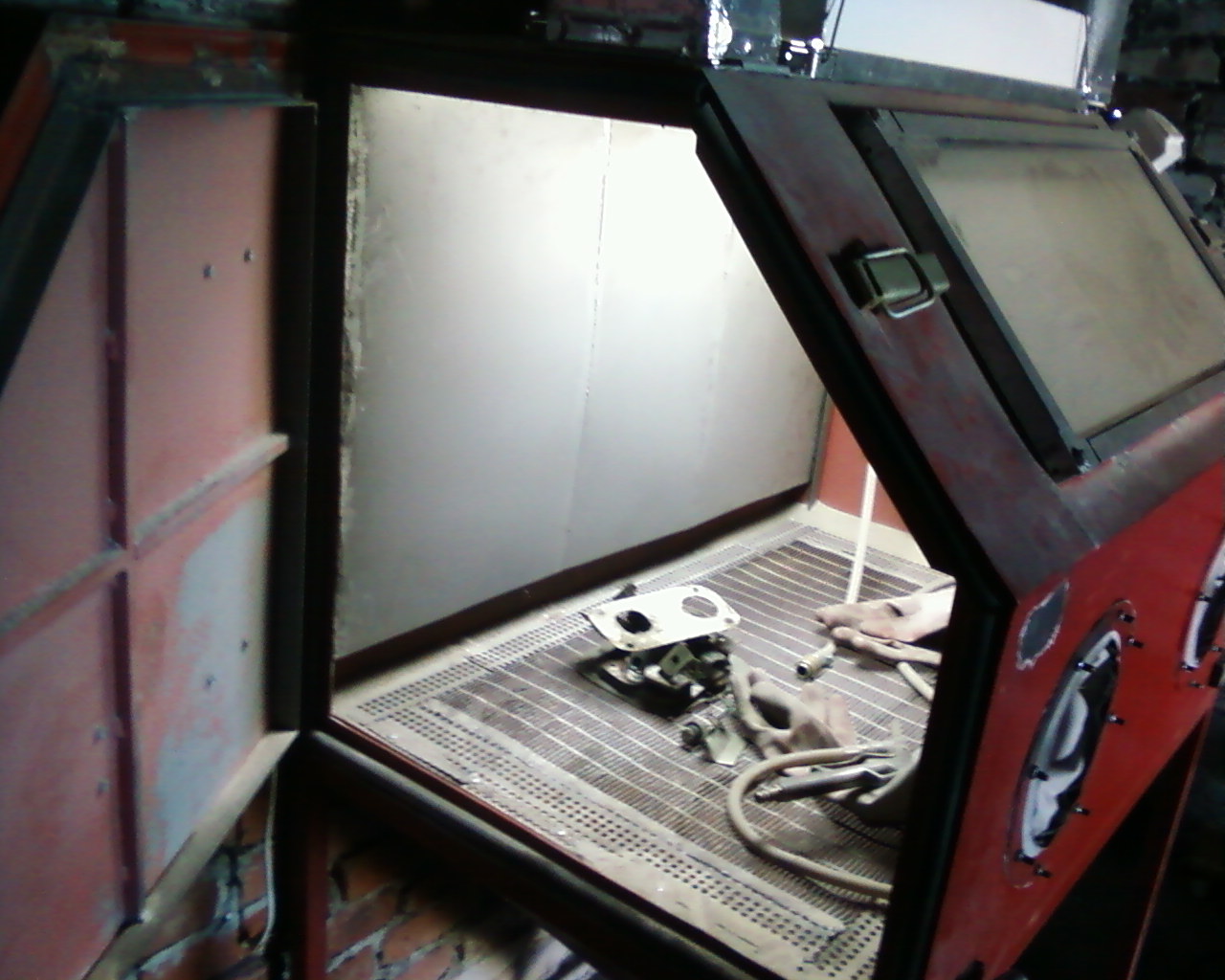

А это плод моей самодеятельности.

В живую не разу не видел, так что рисовал и делал по картинкам из интернета

извините за качество фоток, переделаю

расход абразива у меня таков.

Кварцевый песок (в мешках по 25 кг =350р)

3 литра 1 час

Тоесть превращается в пыль.



Влагоотделитель, должен находиться как можно ближе к инструменту (в напорных системах ближе к смесителю)

Изменено 20 сентября 2009 пользователем Артём39

[Артём39 2 582]

Цена 730руб

Необходимое колличество воздуха 550л\м

сопло керамическое

дополнительно можно приобрести сопло из спеченного карбида (по видимому, карбида бора)

Ориентировочная цена 1200руб



Это самый лучший вариант из попадавшихся мне.

Короче я такой купил

На 400л\м работает плевками

Пока в рессивере накачано пашет здорово, но секунд 15.

[Артём39 2 582]

Кстати про сушку песка. Зимой сушил в растворосмесителе, направляя в него газовую горелку которой крыши ремонтируют, очень эфективно.

[ДебовСергей 1]

Привет у меня 3 месеца работает пескоструй компрессор 1 куб мотор от жиги и аппарат струйный асо-40э за 30минут вылетает 3 ведра песка сушу сам и одновременно сею за день 4-5 стальных дисков чищу до чиста с алюминием сложнее .а на счот рамы правда песок денег стоит .

[ДебовСергей 1]

давай посчитаем за 8 часов можно очистить 4-5 дисков (зависит от состояния) 20 литров 92 и 4 ведра песка электричество ! компрессор движок пескоструй насадки краны шланги масло и то нодо менять !человек который работает тоже кушать хочет !вот и считай!

[Артём39 2 582]

Что то друг у тебя не то с системой!!!!!!!!!

55 кВт видимо зазря переводишь. Так как на компрессор 1м3 нужно максимум 9кВт

[ДебовСергей 1]

Однако это работает ! движок коробка кардан (обрезанный )и напямую к моховику компрессора первая передача и по спидометру 20 км в час прчом движок нагружен не слабо а на счот 9 киловат (они шли через ремень да и обороты )

[Артём39 2 582]

ПВХ обливные перчатки. В ремонте одежды пошили для них монжеты как на крагах, по локоть. Верхний раструб краг, зажат между корпусом камеры и прижимным фланцем.

[Артём39 2 582]

Однако это работает ! движок коробка кардан (обрезанный )и напямую к моховику компрессора первая передача и по спидометру 20 км в час прчом движок нагружен не слабо а на счот 9 киловат (они шли через ремень да и обороты )

Правильно. Компресор неоходимо крутить на вскидку, около 10 000об/мин.(тут я позорно посчитал не в ту сторону) У тебя соотвественно их нет, по этому нет и 1м3. Отсюда и производительность. Кубовиком диск обрабатывается за 5 минут, и расход песка будет меньше. Так как и необходимое давление для придания должной кинетической инергии песку у тебя отсуствует.

Изменено 4 декабря 2009 пользователем Артём39

[ДебовСергей 1]

Спасибо но какие обороты у 9 киловатного двигателя если передатка ремнем 1 к 4.да и во время работы 7 атмасфер свободно держит. Да вполне возможно я в чемто ошибаюсь.Пескоструй самоделный уменя лет 15 будет нопользовался им в случаях крайней необходимости.А 2 года назад подобилось очистить 6 дисков(вот я намучался) наждачка дрель с насадкой и 3 дняв пыли.Через месяц пришлось чистить алюминевые на них ушла неделя.Во тогда я и начал обдумывать это дело.А у тебя сколко времени уходит?

[Артём39 2 582]

Не очень понятно ты пишешь, но давай попробуем разобраться.

Спасибо но какие обороты у 9 киловатного двигателя если передатка ремнем 1 к 4

У моего двигателя 3000 об/мин, при передаче 1/4 обороты на валу компресора 750 об/мин.

В предидущем сообщении я ошибся



.да и во время работы 7 атмасфер свободно держит. Да вполне возможно я в чемто ошибаюсь.Пескоструй самоделный уменя лет 15 будет нопользовался им в случаях крайней необходимости.А 2 года назад подобилось очистить 6 дисков(вот я намучался) наждачка дрель с насадкой и 3 дняв пыли.Через месяц пришлось чистить алюминевые на них ушла неделя.Во тогда я и начал обдумывать это дело.А у тебя сколко времени уходит?

По этой части понятно мало.

На диск уходит 5 минут, это у спецов на напорной системе, По моим расчетам у меня будет уходить побольше так как, система менее производительная и ижекторная. Но ни как ни 2 часа.



Чтобы проанализировать твою систему нужно некоторые данные.

Колличество оборотов на твоем компрессоре.

Рабочий объем камеры сжатия.

Рабочий объем камеры бустера.

Давление поддерживаемое при открытом сопле пистолета.

Диаметр водушного сопла (если ижектор)

Диаметр струйного сопла (если ижектор)

Диаметр сопла если напорный.

Постоянно ли подается песок или рывками.



Есть очень много проблем с самодельными решениями, часто легко разрешаемых



ЗЫ Фото будут очень полезны

[ДебовСергей 1]

Аппарат струйный давление 6 атм производительность 0.8...3 м квадр в час диаметр воздушного 4 струйного 10 песок 1.2..0.8 .За день сопло раздувает до 12 миллиметров ато и больше .Сначала работал 5.5 атм нопотом 7.5 очищает быстрее .а ты попробуй пробить бутылку от водки .У меня 4 сек и дырка смизинец .А на счот профи так там больше 5 кубов комп да и в камере сплош сопла стоят.Да можно диск отбить с одной лицевой стороны и только от краски аесли перевернуть .Площадь диска 13 полная почти 1метр даже при хорошем диске 20 минут но такие зачем чистить разве что под порошок.Несут диски ржавые с наружи авнутри волосы дыбом встают.Металлический диск с иномарки стоит от 2 т руб нормальный а подгнившый 300 р .На счот фоток какие надо такие сделаем .Просто я писака не больно а с этой технико тяжко пока.на сим прощаюсь.

[Артём39 2 582]

При твоей производительности компресора (как ты говорил 1 м3), и твоих диаметрах сопел 4х10, эфективная работа возможна только при давлении 5атм. Это будет очень бережная обработка, по этому ржавые диски и не очищаются эфективно. Попробуй перейти на диаметры 8х3, сможешь повысить давление, соответственно возрастет жесткость обработки, что в твоем случае будет как я понял кстати.

В оношении сопла как расходного материала. Из самокалов, ни чего хорошего не получается. На моем первом пистолетике, когда износилось родное (прослужило прилично)я столкнулся с той же проблемой. Выхода иного чем покупать дорогое сопло, просто нет. Я очень расчитываю на то что хорошо будет служить Польский пистолет (он описан в этой ветке) так как у него реально керамическое сопло. Еще один пистолет из этой ветки который расчитан на 0,8м3, стоит попробовать, к нему есть в продаже сменные сопла, и на твоем компресоре он будет нормально работать. К тому же я слышал о нем неплохие отзывы.

[begemot 2]

пользую керамические резисторы внутренним диаметром 6 мм, зелененькие такие. на целый день 2-4 шт цена копеечная.

компрессор 5,5 м3 в минуту.

Изменено 5 декабря 2009 пользователем begemot

[ДебовСергей 1]

Керамика это клас! Я выточил 5 сопел из простого железа а когда их разбивает то вставляю вних отслужившие плунжера (всёравно чермет)из тнвд .

[begemot 2]

А можете фото резисторов и номера выложить? С соплами проблема. Немогу нигде найти. Ваш вариант помоему для меня единственный вариант.

зеленый

[rtif2 0]

зеленый



Спасибо!!!

[rtif2 0]

Вот нашел у нас предохранитель. Длина 48 мм, диаметр внутренним на впуск 6,6 мм, диаметр внутренний на выпуск 4,6 мм. Подойдет ли этот предохранитель в качестве сопла для пескоструя??? и какой расход воздуха для него будет? Вот фото этого предохранителя.

[Mr. Schmitt 212]

сорри за ОФФ-а не подскажите где в МО можно недорого отпесочить кузов?



Присоединяюсь к вопросу. Если кто может, дайте инфо, пожалуйста, по пескоструйке в Московской области. Чтоб цены были нормальные и делали хорошо.

[begemot 2]

Вот нашел у нас предохранитель. Длина 48 мм, диаметр внутренним на впуск 6,6 мм, диаметр внутренний на выпуск 4,6 мм. Подойдет ли этот предохранитель в качестве сопла для пескоструя??? и какой расход воздуха для него будет? Вот фото этого предохранителя.

есть только 1 вариант - попробовать.

[VOLK4X4 26]

Пескоструил диски,и заметил интересное решение сопла :



на металический наконечник напаяна сменная



ПОБЕДИТОВА НАСАДКА С РЕЗЦА

Изменено 22 января 2010 пользователем VOLK4X4

[nat 4 559]

http://wwwboards.auto.ru/retro/394831.html на автору нашлось

[Solovyev 0]

 Здравствуйте. Артём, проконсультируйте, пожалуйста. У меня цех порошковой покраски, решил заняться покраской дисков. Нужно пескоструить. Купил компрессор СБ4/Ф-500.LT100 (1400 л/мин по всасыванию, 1,0 МПа, ресивер 500л.). Пескоструйный пистолет похож на PS/I с нижним шлангом забора песка. Почти собрал пескоструйную камеру. Вопрос в следующем: каким сечением развести воздушную магистраль от компрессора к пескоструйке и камере порошкового напыления?



Рассматриваю два варианта: 1. Пластиковыми водопроводными трубами. 2. Металлическими, тоже водопроводными (несмотря на то, что в них будет конденсат и ржавчина). На выходе ресивера стоит обычный ? шаровой кран.Предположительная длина магистрали 10 метров. Магистраль с компрессором, полагаю, нужно соединить гибким шлангом. В наличии (вроде) полудюймовый масляный шланг высокого давления. Каким выбратьсечение труб?

Изменено 19 марта 2010 пользователем Solovyev

[Артём39 2 582]

Извините. Пропустил ваше сообщение.



Разводить воздушную магистраль следует стальной бесшовной трубой. В простонародье газовая. Раз стоит кран 3\4 так и трубой такой плясать следует.



Почему стальная и толстостенная? Потому что при открытии закрытии крана на пистолете, будут происходить геометрические изменения в трубе. Она будет раздуваться удлиняться. Этот эффект приводит к колоссальным потерям запасенной энергии сжатого воздуха.



По поводу шланга могу сказать то же самое. Есть специальные системы соединений шлангов для подачи воздуха и песка. Вкратце, в них отсутствуют  "ступеньки" в соединениях, что в свою очередь так же снижает потери энергии.





[begemot 2]

Пособие пескоструйщика
